Summary of Contents for Comica Revo S

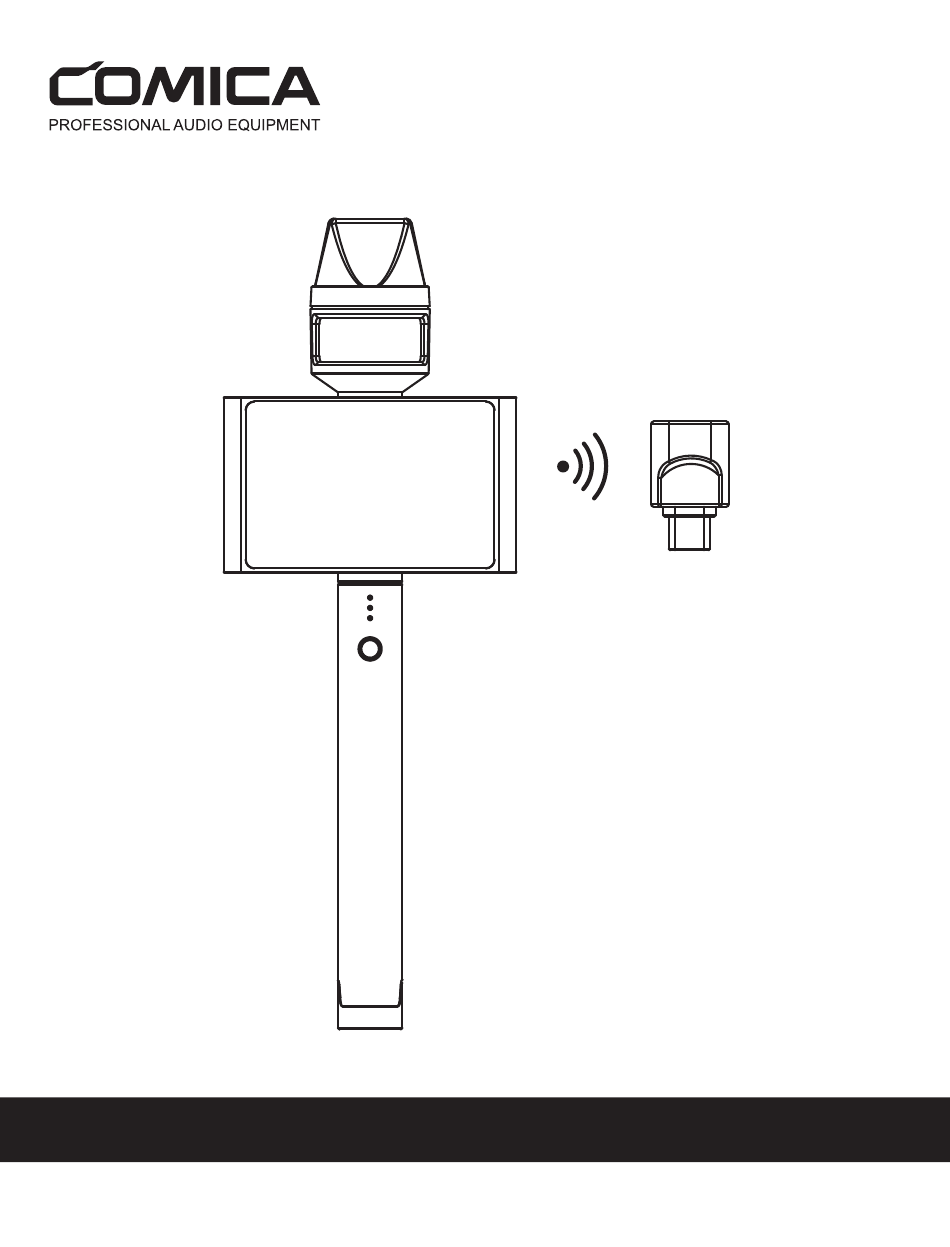

- Page 1 Revo S Wireless Reporter Microphone for Smartphone User Manual...
-
Page 3: Main Features
Foreword Thanks for purchasing Comica Revo S Main Features · Innovative Wireless Digital Output, Plug and Play · 48kHz/24bit Recording, One-key Calmix Denoise ® · 14mm Condenser Mic Capsule, Cardioid Polar Pattern · Support 3-level Gain Adjustment · Built-in Lithium Battery, Duration Up to 15 Hours ·... - Page 4 Antenna Position To avoid poor signal quality, do not block the antenna position during use...
-
Page 5: Packing List
Packing List Main Part: Microphone（TX） Receiver（RX） Accessories: USB-C Charging Microphone Flag*1 Microphone Cable*1 Sponge*1 Revo S Wireless Reporter Microphone for Smartphone User Manual Carrying Bag*1 User Manual*1 Warranty Card*1... - Page 6 Components and Instruction Microphone（TX） Microphone Capsule Work Indicator Light Function Button Handle Status Indicator Light Power Switch/Pairing Button USB-C Interface Receiver Storage Position...
- Page 7 1.Microphone Capsule 2.Work Indicator Light Denoise o Blue light keeps on Denoise on Green light keeps on Number of lights on Corresponding gain level Unpair Indicator light blinks slowly Pairing Indicator light blinks fast Paired Indicator light keeps on 3.Function Button Short press to circularly adjust three levels of mic gain;...
- Page 8 Receiver（RX）： USB-C Interface Insert the receiver for storage...
-
Page 9: Installation And Usage
Installation and Usage Pairing (The microphone and receiver are paired by default at the factory. If you need to re-pair it, please refer to the following pairing method) 1. Turn the microphone(TX) on, long press the Function Button first, and then long press the Power Switch/Pairing Button in sync 2. - Page 10 Usage When connected with a device, please refer to the following connection methods: Adapter Adapter Cable Please purchase a USB C-Lightning adapter/cable that support OTG function when connected with lightning port devices...
-
Page 11: Specifications
Specifications Transmitting Power +10dBm Reception Sensitivity -97dBm Antenna Type Ceramic Antenna Wireless Delay <20ms Type Condenser Directivity Cardioid Microphone Sensitivity -35dB±2dB Frequency Range 20Hz ~ 20kHz Maximum SPL 105dB (@ 1% THD) Signal / Noise 72dB SPL(A-weighted,as per IEC651) Equivalent Noise 22dB SPL(A-weighted,as per IEC651) Dynamic Range 83dB SPL(A-weighted,as per IEC651) - Page 13 Revo S 无线手机采访麦克风 使用说明书...
- Page 15 前言 感谢您购买科唛Revo S 主要功能 ·创新无线数字输出，即插即用 ® ·48kHz/24bit录音，一键CalMix 降噪 ·14mm电容咪头，心型指向 ·支持3档增益调节 ·内置锂电池，无线续航15小时 ·全金属结构稳固耐用，超强屏蔽 注意事项 使用过程中，请勿用手遮挡最底部灰色天线位置，以免造成信号遮挡影 响使用距离及效果 为获得更好的录音效果，请将麦克风的正面对准音源 请勿将本设备放置在热源或干扰源附近使用，如散热器、烤箱、冰箱、 空调等 本产品属于高精密仪器类产品，请避免使用时掉落、碰撞或重击 不要在雨中或潮湿的环境中使用该设备，否则会有短路的危险 请在干燥环境中对该产品进行保存 天线位置 使用时请勿遮挡天线位置，以免造成信号不良...
- Page 16 包装清单 主体： 麦克风(TX) 接收器(RX) 配件： USB-C充电线*1 话筒台标*1 海绵罩*1 Revo S 无线手机采访麦克风 使用说明书 收纳袋*1 说明书*1 保修卡*1...
- Page 17 部件介绍及说明 麦克风（TX） 咪头 工作指示灯 功能按键 手柄 状态指示灯 电源开关/配对按键 USB-C接口 接收器收纳位...
- Page 18 1.咪头 2.工作指示灯 降噪关闭 蓝灯长亮 降噪开启 绿灯长亮 亮起灯珠数量 对应增益等级 未配对 指示灯慢闪 配对中 指示灯快闪 配对成功 指示灯长亮 3.功能按键 短按循环调节三档增益，长按开启/关闭降噪 4.手柄 5.状态指示灯 正常状态 蓝灯长亮 未配对 蓝灯慢闪 配对中 蓝灯快闪 配对成功 蓝灯长亮 电量不足 红灯闪烁 关机状态充电 红灯长亮 电量充满 蓝灯长亮 6.电源开关/配对按键 长按开机/关机 同时长按功能按键和电源开关/配对按键进入配对状态 7.USB-C接口 可通过充电线连接充电宝/DC电源进行充电 8.接收器收纳位...
- Page 19 接收器（RX）： USB-C接口 可将接收器收纳至麦克风底座部位...
- Page 20 安装与使用 配对(出厂时麦克风与接收器默认配对，如遇特殊情况需重新配对可参考 以下配对方法) 1.将麦克风(TX)开机后，先长按功能按键，再同时长按电源开关/配对按键 2.进入配对状态后，状态指示灯和工作指示灯同时快闪 3.将接收器(RX)连接至设备进入无线状态，完成配对 4.配对成功后，状态指示灯和工作指示灯同时长亮 当部分手机(如HUAWEI、OPPO等)出现配对失败情况时，请检查手机 是否已开启手机OTG功能(多数手机默认开启此功能)
- Page 21 使用 当接收器连接设备使用时，请参考以下连接方式： 搭配Lightning接口设备时，请自行购买支持OTG功能的USB C-Lightning 转接线/转接头...
- Page 22 规格参数 +10dBm 发射功率 -97dBm 接收灵敏度 陶瓷天线 天线类型 <20ms 无线延迟 电容 类型 心型指向 指向性 -35dB±2dB 咪头灵敏度 20Hz ~ 20kHz 频率范围 105dB (@ 1% THD) 最大声压级 72dB SPL(A-weighted,as per IEC651) 信噪比 22dB SPL(A-weighted,as per IEC651) 等效噪声 83dB SPL(A-weighted,as per IEC651) 动态范围 48kHz 采样率...
