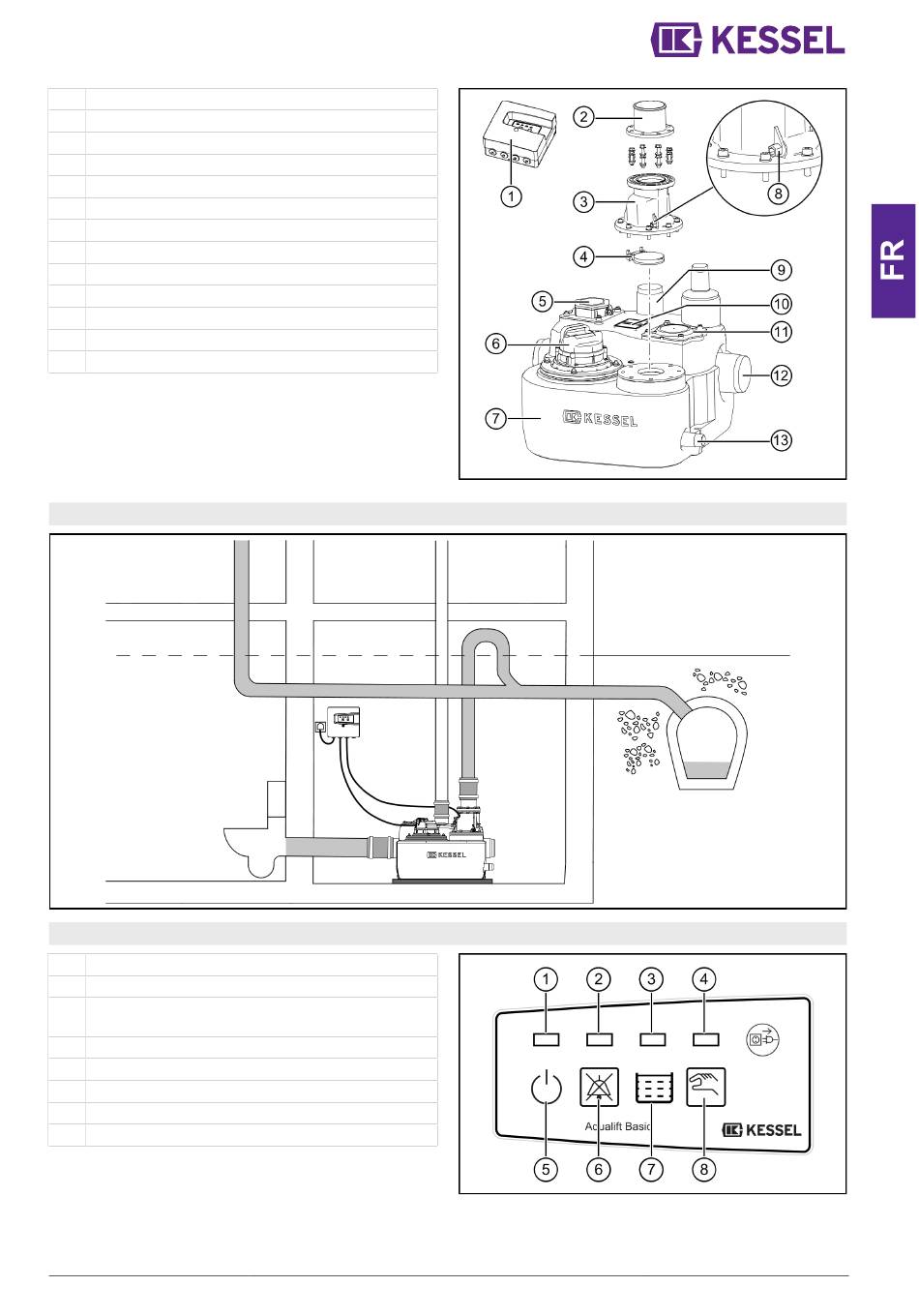

Composants
(1)
(2) Raccord de la conduite de refoulement
(3) Boîtier du dispositif antiretour
(4) Clapet du dispositif antiretour
(5) Détecteur de niveau (interrupteur à flotteur)*
(6)
(7)
(8) Dispositif de purge d'air
(9) Raccord de la conduite d'aération et de ventilation
(10) Plaque signalétique
(11) Orifice de maintenance *
(12) Arrivée (différentes options)
(13) Raccord de la pompe manuelle à membrane
*inversion suivant l'utilisation prévue (cf. "Montage de l'arri-
vée et de la sortie", page 45)
3.4 Principe de fonctionnement
3.5 Affichages, touches de commande et leurs fonctions
(1) Voyant état opérationnel (vert)
(2) Voyant d'alarme (rouge)
(3) Voyant atteinte du niveau de com-
mutation dans la cuve (orange)
(4) Voyant de fonctionnement de la pompe (orange)
(5) Pictogramme En service
(6) Touche extinction de l'alarme (acquittement)
(7) Pictogramme Cuve
(8) Touche fonctionnement pompe (mode manuel)
010-974
Gestionnaire
Pompe
Cuve
