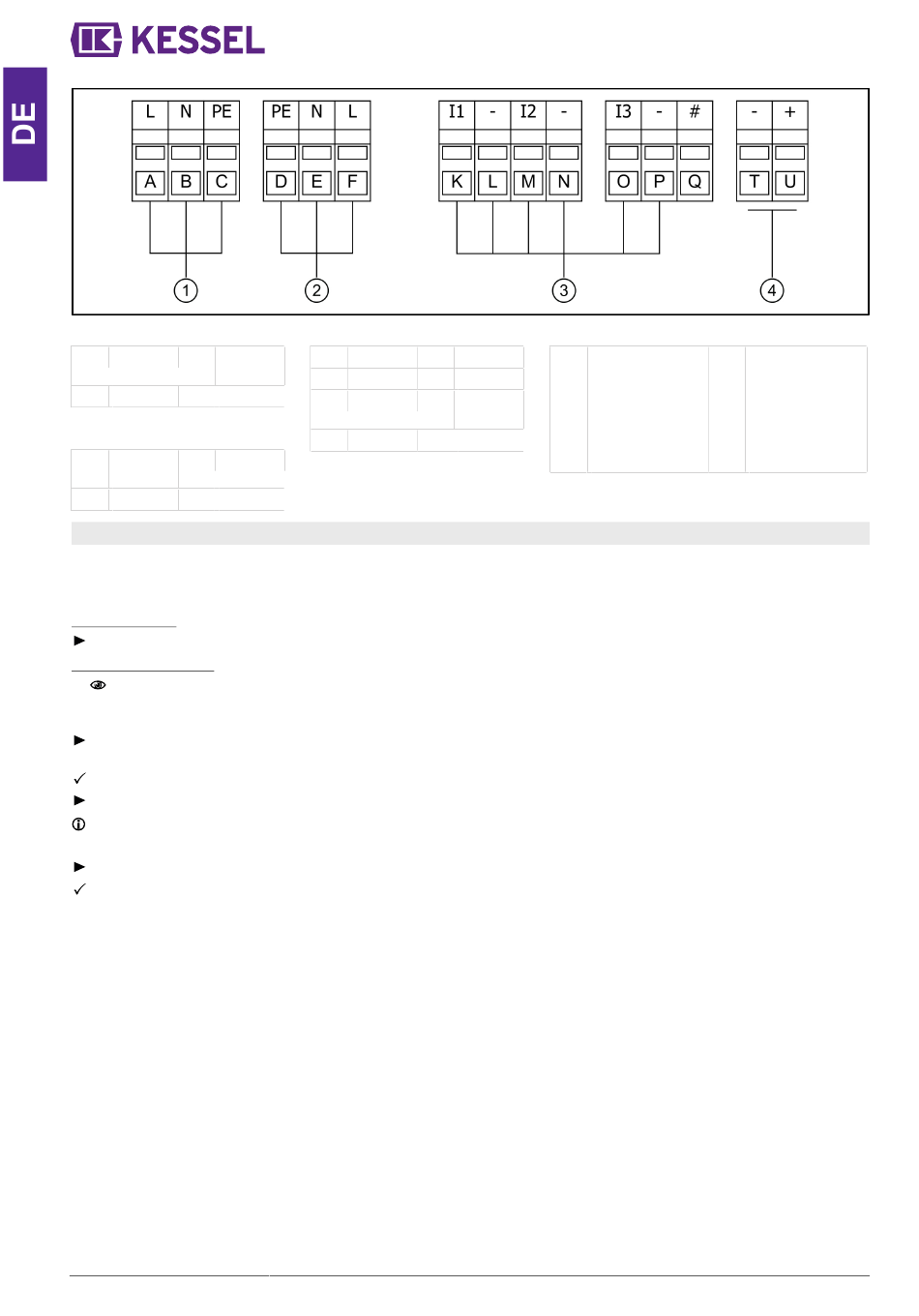

Anschlussplan (Mono)
(1) Netzanschluss
(A) Braun (C) Grün/
Gelb
(B) Blau
(2) Abwasserpumpe
(D) Grün/ (F) Braun
Gelb
(E) Blau
5.8 Zubehörteile montieren
Der Klemmenblock „Alarm" ist für den Anschluss des Fernsignalgebers voreingestellt. Soll ein potentialfreier Kontakt ver-
wendet werden, muss der Klemmenblock entsprechend freigeschaltet werden (siehe Abschnitt "Potentialfreier Kontakt").
Gehäuse und Kabeldurchführung vorbereiten. Kabeldurchführung rechts außen verwenden.
Fernsignalgeber
Fernsignalgeber gemäß Anschlussplan anschließen.
Potentialfreier Kontakt
Es kann ein potentialfreier Kontakt als Erweiterungsset an das Schaltgerät angeschlossen werden, erhältlich als Zube-
hör (Art.Nr. 80074). Mit diesem kann das Gerät mit der Gebäudeleittechnik oder weiteren Zubehörteilen wie z. B. der
Warnleuchte (Art.Nr. 97715) verbunden werden.
Zum Aktivieren des potentialfreien Kontaktes gleichzeitig die Alarm-Taste (6) und Handbetriebtaste (4) für 10 Sekunden
gedrückt halten. Ggf. zuvor Stromversorgung herstellen.
Schaltgerät piepst 2 Mal kurz zur Bestätigung, dass der potentialfreie Kontakt aktiviert wurde.
Gerät neu starten siehe "Anlage ausschalten", Seite 16, damit der potentialfreie Kontakt erkannt werden kann.
Wird die Taste jeweils 10 Sekunden lang gedrückt gehalten, aktiviert das Gerät erneut wechselweise Fernsignalgeber
oder Potentialfreien Kontakt.
Potentialfreien Kontakt anschließen (siehe "Anschlussplan (Mono)", Seite 12).
Weiterführende Anschlüsse ausführen.
12 / 112
(3) Schwimmerschalter
(K) Gelb (O) Grau
(L) Weiß (P) Grün
(M) Rosa (Q) Nicht
belegt
(N) Braun
Hebeanlage / Einbau- und Betriebsanleitung
(4) Alarm
(T) Anschluss für (U)
externen Fern-
signalgeber/
potentialfreien
Kontakt (optio-
nal nachrüstbar
Art.Nr. 80074)
Anschluss für
externen Fern-
signalgeber/
potentialfreien
Kontakt (optio-
nal nachrüstbar
Art.Nr. 80074)
