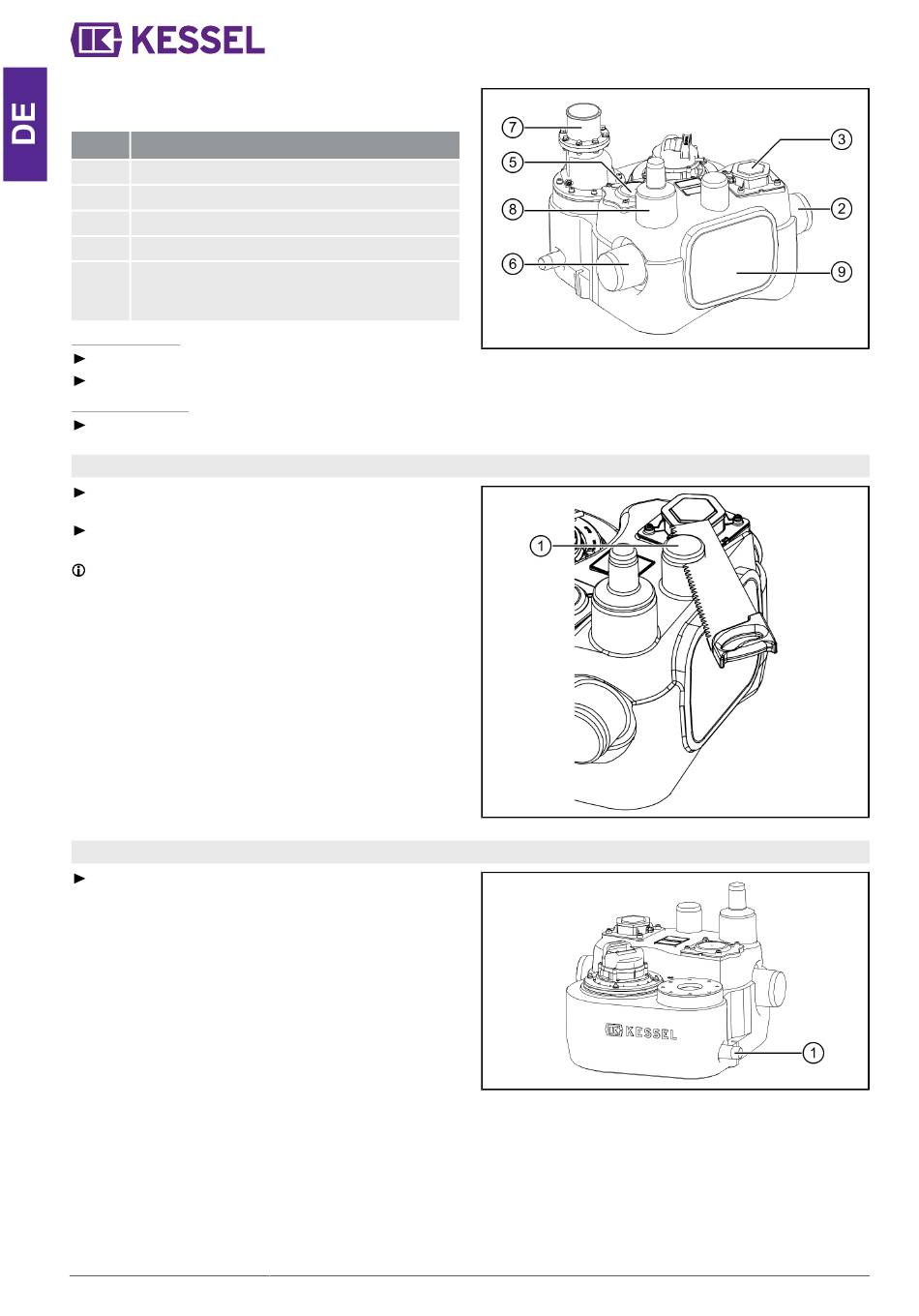

Montage
Der Zulauf kann an verschiedenen Positionen des Anlagen-
behälters montiert werden:
Pos.
Anschluss
2
DN 100
6
DN 100
7
DN 80
8
DN 50 oder DN 100
9
Anbohrfläche, maximal DN 100.
Sicherstellen, dass rückstauendes Abwasser
nicht in die Zulaufleitung gelangt.
Zulauf montieren
Gegebenenfalls Niveaugeber ummontieren.
Zulauf am Anlagenbehälter montieren.
Auslauf montieren
Druckleitung am Anschluss (7) anschließen.
5.4
Entlüftungsleitung anschließen
Stutzen für Entlüftungsleitung (1) an der angebrachten
Schnittkante absägen.
Entlüftungsleitung am Entlüftungsanschluss (1) anschlie-
ßen.
Gemäß DIN EN 12056-4 eine separate Entlüftungsleitung
über Dach führen.
5.5
Anschluss für Handmembranpumpe vorsehen
Anschluss für eine Handmembranpumpe am Anschluss-
stutzen (1) (DN 40) vorsehen, wenn erforderlich.
10 / 112
Hebeanlage / Einbau- und Betriebsanleitung
010-974
