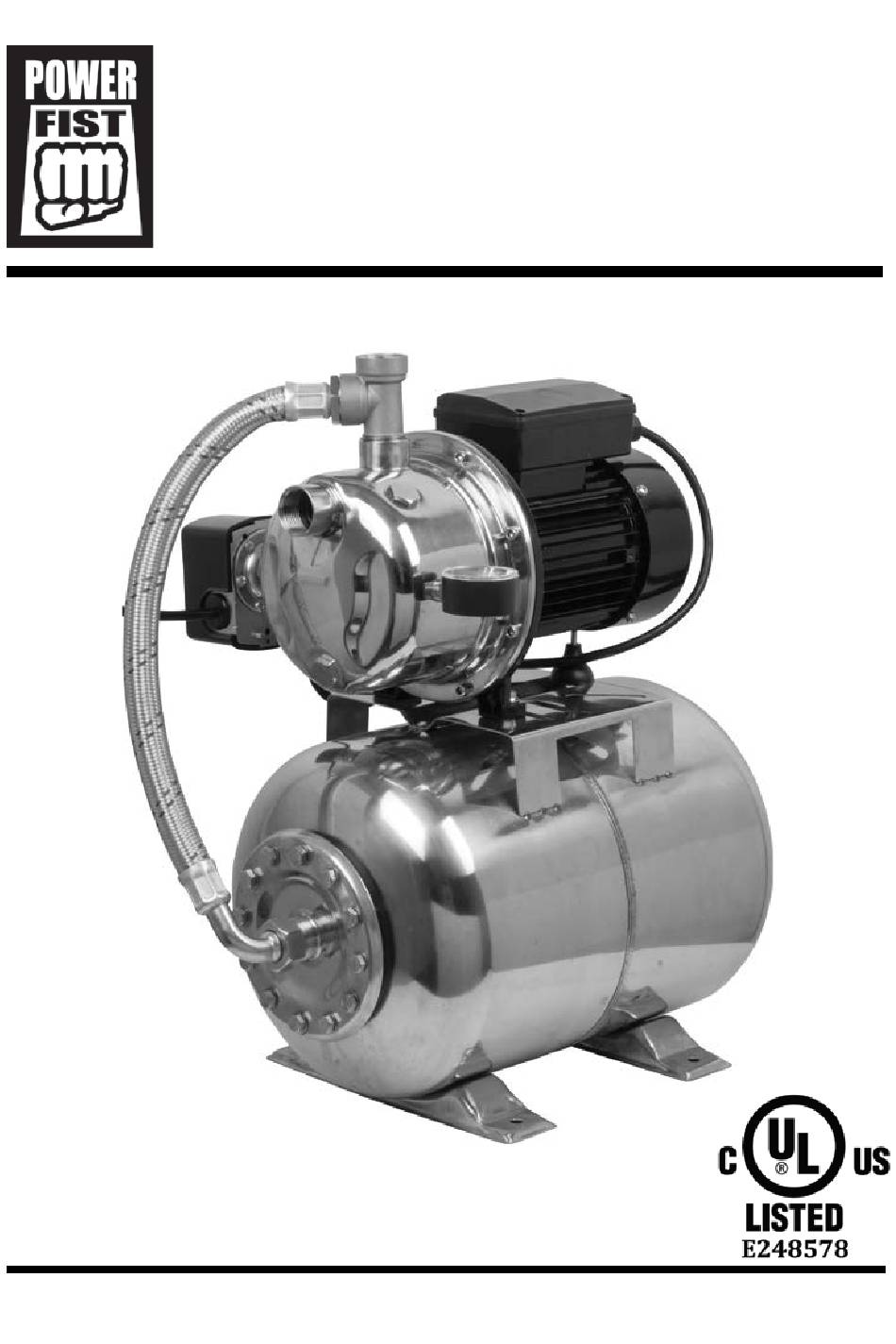

V 4.0
3/4 HP Shallow Well
Jet Pump
Please read and understand all instructions before use. Retain this manual for
future reference.
User Manual
8643108

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8643108 and is the answer not in the manual?

Questions and answers

Related Manuals for Power Fist 8643108

Summary of Contents for Power Fist 8643108

  • Page 1 V 4.0 8643108 3/4 HP Shallow Well Jet Pump User Manual Please read and understand all instructions before use. Retain this manual for future reference.

  • Page 2: Specifications

    8643108 3/4 HP Shallow Well Jet Pump V 4.0 3/4 HP Shallow Well Jet Pump SPECIFICATIONS Max. Flow Rate 950 GPH Tank Size 24 litres Horsepower 3/4 HP Voltage Rating 115 V Current Rating 7.8 A Suction 1 in. Discharge 1 in.

  • Page 3: Hazard Definitions

    V 4.0 3/4 HP Shallow Well Jet Pump 8643108 SAFETY WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and/or damage to the equipment. SAVE THESE INSTRUCTIONS Keep this manual for safety warnings, precautions, operating or inspection and maintenance instructions.

  • Page 4: Personal Protective Equipment

    8643108 3/4 HP Shallow Well Jet Pump V 4.0 PERSONAL PROTECTIVE EQUIPMENT Always wear impact safety goggles that provide front and side protection for the eyes. Eye protection equipment should comply with CSA Z94.3-07 or ANSI Z87.1 standards based on the type of work performed.
  • Page 5 V 4.0 3/4 HP Shallow Well Jet Pump 8643108 Do not aim the water jet towards the device or other electrical components. Avoid mortal danger due to electric shock. Always ensure that a device which has been switched off cannot be restarted unintentionally.

  • Page 6: Electrical Safety

    8643108 3/4 HP Shallow Well Jet Pump V 4.0 ELECTRICAL SAFETY WARNING! Hazardous voltage can shock, burn or kill. When installing, operating or servicing this pump, follow the safety instructions listed below. Do not allow the plug on the end of the electrical cord to be submerged.

  • Page 7: Power Cord

    V 4.0 3/4 HP Shallow Well Jet Pump 8643108 POWER CORD Do not operate this tool if the power cord is frayed or damaged as an electric shock may occur, resulting in personal injury or property damage. Inspect the tool's power cord for cracks, fraying or other faults in the insulation or plug before each use.

  • Page 8: Assembly And Installation

    8643108 3/4 HP Shallow Well Jet Pump V 4.0 IDENTIFICATION KEY Water Drain Plug Pressure Switch Manometer (boiler pressure) Braided Hose Intake Pump Cover Pressure Joint On/Off Switch (back side) Compressed Air Valve Base Feet Power Cable & Plug ASSEMBLY & INSTALLATION When this manual refers to a part number, it refers to the included Parts Identification section.

  • Page 9: Connecting The Suction Line

    V 4.0 3/4 HP Shallow Well Jet Pump 8643108 CONNECTING THE SUCTION LINE DANGER! The suction line must be installed so that it does not exert any mechanical force or tension on the pump. If the conveying medium is contaminated, a suction filter must be used to protect the pump from sand and dirt.

  • Page 10: Electrical Connection

    8643108 3/4 HP Shallow Well Jet Pump V 4.0 ELECTRICAL CONNECTION DANGER! Do not operate the device in wet surroundings. The device may only be operated under the following conditions: The device may only be connected to outlets with protective contacts that have been professionally installed, grounded and inspected.
  • Page 11 V 4.0 3/4 HP Shallow Well Jet Pump 8643108 USAGE DANGER! The pump must not be allowed to run dry. Sufficient conveying of medium (water) must be on hand at all times. DANGER! If the domestic water works is installed directly into the water distribution network, it is important to note that the water pressure from this network is added to the pump pressure.

  • Page 12: Care And Maintenance

    8643108 3/4 HP Shallow Well Jet Pump V 4.0 Attach an air pump or compressor hose to the air-control valve with a “tire valve” connection and pressure gauge. Pump up (inflate) to the designated preliminary filling pressure (the preliminary filling pressure: 26.1 to 29 PSI).
  • Page 13 V 4.0 3/4 HP Shallow Well Jet Pump 8643108 STORAGE If there is a danger of frost, dismantle the device and accessories, clean and store them in a place protected from frost. DISMANTLE AND STORE Turn off the device, unplug the mains plug.

  • Page 14: Troubleshooting

    8643108 3/4 HP Shallow Well Jet Pump V 4.0 TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool.
  • Page 15 V 4.0 3/4 HP Shallow Well Jet Pump 8643108 Problem(s) Possible Cause(s) Suggested Solution(s) The delivery rate Water shortage. Ensure sufficient is too low. Not water supply. enough pressure. Suction pipe not sealed. Seal the suction pipe, tighten the screwed connections.
  • Page 16 V4,0 8643108 Pompe à jet de 3/4 CV pour puits peu profond Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.

  • Page 17: Spécifications

    8643108 Pompe à jet de 3/4 CV pour puits peu profond V4,0 Pompe à jet de 3/4 CV pour puits peu profond SPÉCIFICATIONS Débit max. 950 gal/h Taille du réservoir 24 L Puissance 3/4 CV Tension nominale 115 V Courant nominal 7.8 A...

  • Page 18: Aire De Travail

    V4,0 Pompe à jet de 3/4 CV pour puits peu profond 8643108 SÉCURITÉ AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d'utiliser cet outil. L'utilisateur doit respecter les précautions de base lorsqu'il utilise cet outil afin de réduire le risque de blessure ou de dommage à l'équipement.

  • Page 19: Sécurité Personnelle

    8643108 Pompe à jet de 3/4 CV pour puits peu profond V4,0 SÉCURITÉ PERSONNELLE AVERTISSEMENT ! Portez de l'équipement de protection personnelle homologué par l'Association canadienne de normalisation (CSA) ou l'American National Standards Institute (ANSI). ÉQUIPEMENT DE PROTECTION PERSONNELLE Portez toujours des lunettes antiprojections qui offrent une protection frontale et latérale pour les yeux.

  • Page 20: Consignes De Sécurité Spécifiques

    V4,0 Pompe à jet de 3/4 CV pour puits peu profond 8643108 CONSIGNES DE SÉCURITÉ SPÉCIFIQUES DANGER ! Ne permettez PAS au confort ou à votre familiarisation avec l'outil (obtenus après un emploi répété) de se substituer à une adhésion stricte aux règles de sécurité...
  • Page 21 8643108 Pompe à jet de 3/4 CV pour puits peu profond V4,0 13. Risque d'incendie ou d'explosion. Ne pompez pas des liquides inflammables ou explosifs comme l'essence, le carburant, l'huile, le kérosène, etc. 14. Avant d'installer ce produit, faites vérifier le circuit électrique par un électricien afin d'assurer une mise à...

  • Page 22: Cordon D'alimentation

    V4,0 Pompe à jet de 3/4 CV pour puits peu profond 8643108 Respectez les exigences de tout le Code national électrique et des codes locaux pour tout le câblage. 10. Évitez de manier la pompe ou le moteur de pompe avec les mains humides ou si vous vous trouvez sur une surface humide ou moite ou dans l'eau.
  • Page 23 8643108 Pompe à jet de 3/4 CV pour puits peu profond V4,0 Pour éviter tout dommage au cordon d'alimentation, observez les précautions suivantes : N'utilisez jamais le cordon d'alimentation pour transporter l'outil. Ne tirez jamais sur le cordon d'alimentation pour déconnecter la fiche de la prise.

  • Page 24: Assemblage Et Installation

    V4,0 Pompe à jet de 3/4 CV pour puits peu profond 8643108 TOUCHE D'IDENTIFICATION Bouchon de vidange d'eau Pressostat Manomètre (pression de la chaudière) Tuyau tressé Prise d'eau Couvercle de la pompe Joint de pression Interrupteur de marche/arrêt (à l’arrière) Soupape d'air comprimé...
  • Page 25 8643108 Pompe à jet de 3/4 CV pour puits peu profond V4,0 Lorsqu'utilisé à l'intérieur, vous devez vous assurer qu'il y a un drain sur le plancher ou un mécanisme de prévention de fuite. Avant de faire démarrer la pompe, vérifiez le tuyau d'aspiration pour vous assurer qu'il soit scellé.

  • Page 26: Connexion Électrique

    V4,0 Pompe à jet de 3/4 CV pour puits peu profond 8643108 Il est également possible de relier l'appareil solidement à un tuyau. REMARQUE : Ne l’utilisez pas avec de l’eau potable, à moins qu’un système de filtrage approprié ne soit installé. Vérifiez auprès de votre municipalité.
  • Page 27 8643108 Pompe à jet de 3/4 CV pour puits peu profond V4,0 REMPLISSAGE ET PRISE D'EAU (ASPIRATION) DANGER ! La pompe devrait être remplie d'eau après chaque nouvelle connexion ou en cas de perte d'eau ou de prise d'air. Le fonctionnement prolongé sans remplissage d'eau (fonctionnement à...

  • Page 28: Soin Et Entretien

    V4,0 Pompe à jet de 3/4 CV pour puits peu profond 8643108 Actionnez la pompe au moyen de l'interrupteur de MARCHE/ARRÊT. Assurez-vous que l'eau s'écoule. Si le moteur ne démarre pas ou la pompe n'accumule pas de pression ou si une défaillance similaire se produit, éteignez l'appareil et essayez de remédier à...
  • Page 29 8643108 Pompe à jet de 3/4 CV pour puits peu profond V4,0 AVERTISSEMENT ! Tous les joints d'étanchéité doivent être remplacés après chaque démontage de composants. Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à...

  • Page 30: Mise Au Rebut

    V4,0 Pompe à jet de 3/4 CV pour puits peu profond 8643108 DÉMONTAGE ET RANGEMENT Éteignez l'appareil et débranchez la prise secteur. Ouvrez la conduite de pression (ouvrez le raccord mâle ou la buse) et laissez l'eau s'écouler complètement. Videz la pompe complètement en dévissant le bouchon de vidange d'eau.
  • Page 31 8643108 Pompe à jet de 3/4 CV pour puits peu profond V4,0 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) La pompe ne s'éteint Le réglage de la pression de Communiquez avec Princess pas. déclenchement est trop élevé. Auto pour remédier au problème.
