Summary of Contents for Power Fist 8879991

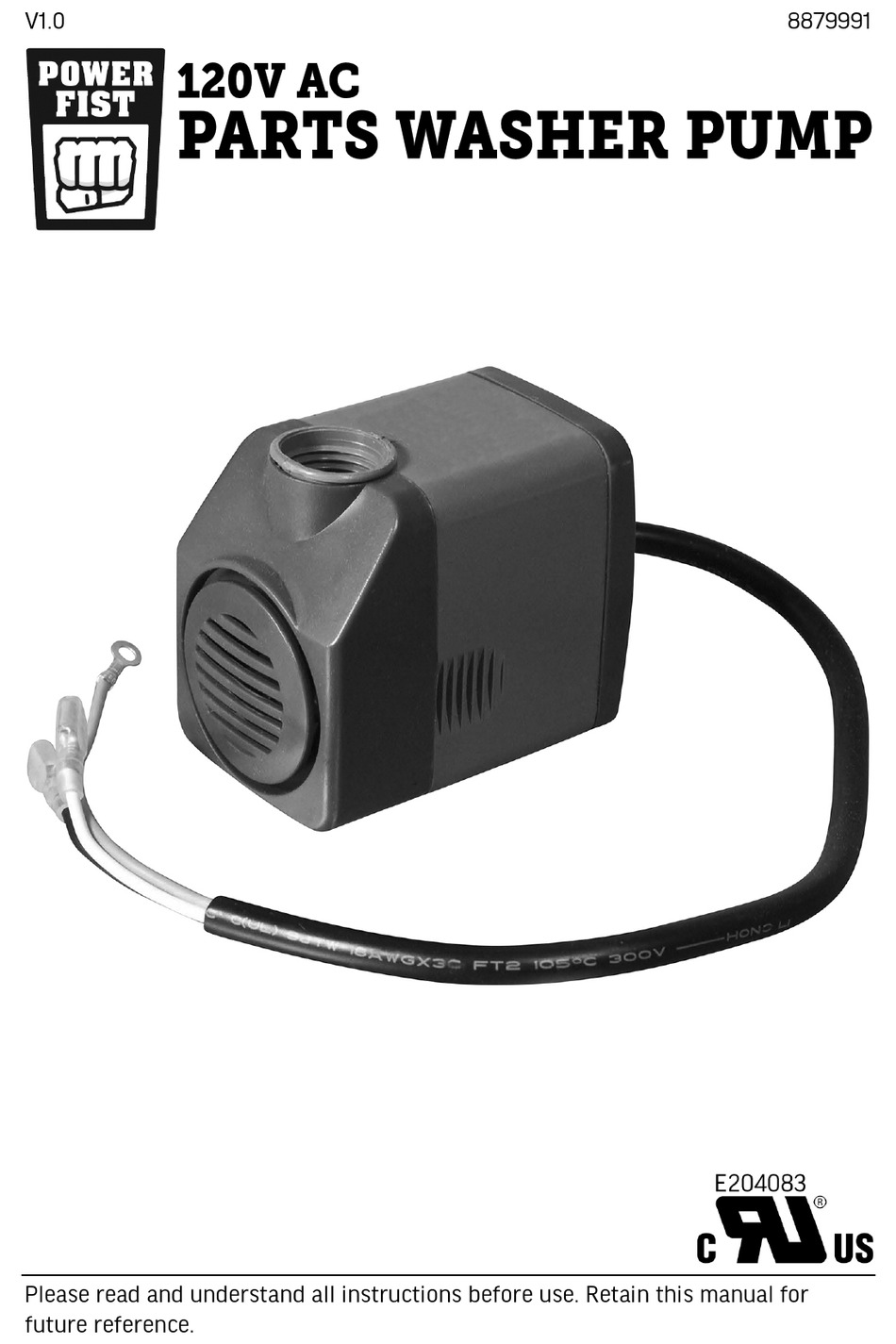

- Page 1 V1.0 8879991 Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
8879991 120V AC Parts Washer Pump V1.0 SPECIFICATIONS Voltage Rating 120 V AC Pump Flow Rate 132 GPH Amperage 0.195A Dimensions 4.72 x 3.31 x 3.15 in. Material Plastic Output Connection 1/2 in. NPSM Terminal Neutral (White) Female 1/4 in. insulated spade connector... -
Page 3: Work Area
V1.0 120V AC Parts Washer Pump 8879991 INTRODUCTION The 120V AC Parts Washer Pump is a replacement for the pumps in Parts Washer 8879983, 8879975 and 8880023. The pump motor is equipped with impedance protection to prevent overheating. Follow the safety, operation and maintenance instructions in the Parts Washer manual. -
Page 4: Personal Precautions
8879991 120V AC Parts Washer Pump V1.0 Non-skid footwear is recommended to maintain footing and balance in the work environment. PERSONAL PRECAUTIONS Control the tool, personal movement and the work environment to avoid personal injury or damage to tool. Do not operate any tool when tired or under the influence of drugs, alcohol or medications. -
Page 5: Assembly And Installation
V1.0 120V AC Parts Washer Pump 8879991 Remove the parts and accessories from the packaging and inspect for damage. Make sure that all items in the Identification Key are included. IDENTIFICATION KEY Intake Grill Impeller Shaft Grill Housing Impeller Rotor... -
Page 6: Care And Maintenance
8879991 120V AC Parts Washer Pump V1.0 INSTALLING THE NEW PUMP Verify that all pumps are unplugged from the power source and the new pump’s button is in the OFF position. Feed the pump cable through the tub and into the switch box. -
Page 7: Cleaning The Impeller
V1.0 120V AC Parts Washer Pump 8879991 CLEANING THE INTAKE GRILL Disconnect power from the equipment and place the switch in the OFF position. Grip the pump housing (F) on the sides, below the output port, and pry the grill housing (C) away from the pump (Fig. -
Page 8: Troubleshooting
8879991 120V AC Parts Washer Pump V1.0 Once cleaning is complete, reinstall the impeller rotor, impeller shaft, and impeller cover, then reinstall the grill and grill housing. DISPOSAL Recycle a tool damaged beyond repair Fig. 5 at the appropriate facility. - Page 9 V1,0 8879991 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 10: Spécifications
8879991 Pompe de bac de lavage de pièces de 120 Vca V1,0 SPÉCIFICATIONS Tension nominale 120 Vc.a. Débit de pompe 132 gal/h Ampérage 0,195 A Longueur hors tout 4,72 à 3,31 à 3,15 po Matériau Plastique Raccord de sortie 1/2 po NPSM... -
Page 11: Aire De Travail
V1,0 Pompe de bac de lavage de pièces de 120 Vca 8879991 INTRODUCTION La pompe de bac de lavage de pièces de 120 Vca est un remplacement pour les pompes des bacs de lavage de pièces 8879983, 8879975 et 8880023. Le moteur de pompe comporte une protection d’impédance pour prévenir la surchauffe. -
Page 12: Précautions Personnelles
8879991 Pompe de bac de lavage de pièces de 120 Vca V1,0 Portez des vêtements de protection conçus pour lenvironnem ent de travail et pour loutil. Les chaussures antidérapantes sont recommandées pour maintenir la stabilité et léquilibre au sein de lenvironnement de travail. -
Page 13: Assemblage Et Installation
V1,0 Pompe de bac de lavage de pièces de 120 Vca 8879991 DÉBALLAGE AVERTISSEMENT ! Ne faites pas fonctionner loutil si des pièces sont manquantes. Remplacez les pièces manquantes avant lutilisation. Le non-respect de cet avertissement peut entraîner une défectuosité et des blessures graves. - Page 14 8879991 Pompe de bac de lavage de pièces de 120 Vca V1,0 Retirez les vis du boîtier de commutateur et séparez le boîtier de commutateur du bac de lavage de pièces. Prenez note de la disposition de la connexion de câblage entre le commutateur et la pompe pour référence ultérieure.
-
Page 15: Soin Et Entretien
V1,0 Pompe de bac de lavage de pièces de 120 Vca 8879991 SOIN ET ENTRETIEN Entretenez loutil avec soin. Un outil en bon état sera efficace, plus facile à contrôler et préviendra les problèmes de fonctionnement. Inspectez les composants de loutil régulièrement. Réparez ou remplacez les composants endommagés ou usés. -
Page 16: Mise Au Rebut
8879991 Pompe de bac de lavage de pièces de 120 Vca V1,0 NETTOYAGE DE LA TÊTE DE POMPE La tête de pompe peut accumuler des débris et des copeaux de métal. Il est recommandé d’inspecter la tête de pompe et de la nettoyer plus souvent en présence de copeaux de métal ferreux ou de débris dans le bac de lavage de...
