Related Manuals for Power Fist 8458788
Summary of Contents for Power Fist 8458788

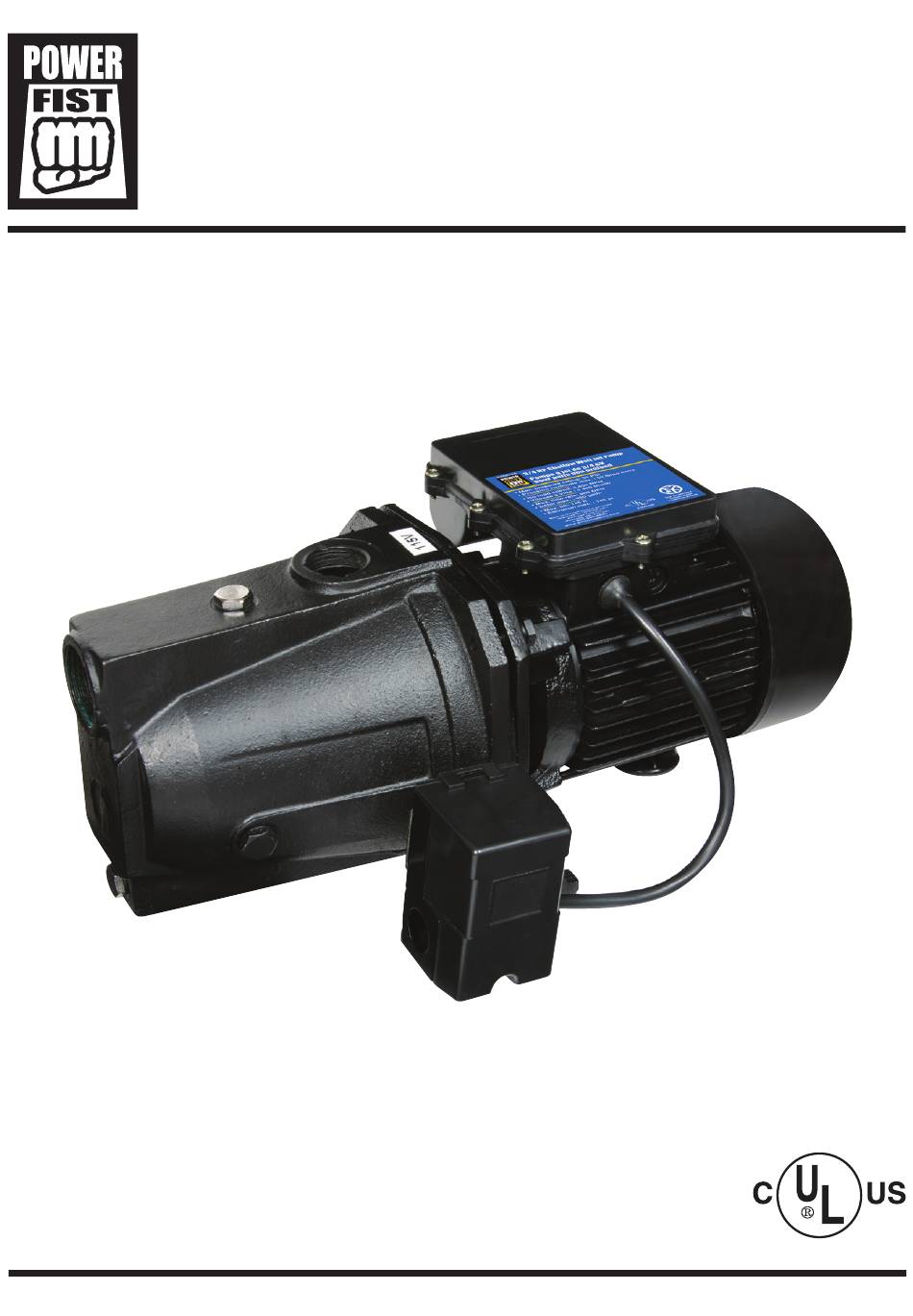

- Page 1 V 3.0 8458788 3/4 HP Shallow Well Jet Pump User Manual E308498 Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
V 3.0 8458788 3/4 HP Shallow Well Jet Pump SPECIFICATIONS Type Shallow Well Pump Horsepower 3/4 HP Motor Continuous Duty Thermally Protected Voltage 115V, Single Phase Pressure Switch Pressure switch pre-set at 20-40 psi for automatic operation when used with water system tank. -
Page 3: Work Area
3/4 HP Shallow Well Jet Pump 8458788 V 3.0 WORK AREA 1. Operate in a safe work environment. Keep your work area clean, well lit and free of distractions. 2. Keep anyone not wearing appropriate safety equipment away from the work area. -
Page 4: Electrical Safety
V 3.0 3/4 HP Shallow Well Jet Pump 8458788 ELECTRICAL SAFETY DANGER! Hazardous voltage can shock, burn or cause death. Ground the pump before connecting to power supply. Disconnect power before working on any part of the pump. IMPORTANT! All wiring should be performed by a licenced electrician. -
Page 5: Parts Identification
3/4 HP Shallow Well Jet Pump 8458788 V 3.0 PARTS IDENTIFICATION WARNING! Do not operate the tool if any part is missing. Replace the missing part before operating. Failure to do so could result in a malfunction and personal injury. -
Page 6: Pump Installation
V 3.0 3/4 HP Shallow Well Jet Pump 8458788 INSTALLING THE PRESSURE SWITCH 1. Apply 2 wraps of thread tape to threads of the pressure switch screw. 2. Screw in the pressure switch to 1/4 in. on the side of pump. Carefully tighten the pressure switch with a wrench. -
Page 7: Maintenance
3/4 HP Shallow Well Jet Pump 8458788 V 3.0 MAINTENANCE 1. Maintain the device with care. A device in good condition is efficient, easier to control and will have fewer problems. 2. Inspect the device components periodically. Repair or replace damaged or worn components. - Page 8 V 3.0 3/4 HP Shallow Well Jet Pump 8458788 Problem(s) Possible cause(s) Suggested solution(s) Pump does not 1. Water level in well is lower 1. A deep well jet may be needed (over 25 ft. deliver water to full than estimated.
-
Page 9: Parts Breakdown
3/4 HP Shallow Well Jet Pump 8458788 V 3.0 PARTS BREAKDOWN PARTS LIST PART # DESCRIPTION O-ring / Nozzle / Venturi Kit Diffuser Locking Nut / Gasket Kit Impeller O-ring Mechanical seal Visit www.princessauto.com for more information... - Page 10 V 3.0 3/4 HP Shallow Well Jet Pump 8458788 For technical questions call 1-800-665-8685...
- Page 11 V 3,0 8458788 Pompe à jet de 3/4 CV pour puits peu profond Manuel d'utilisateur E308498 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 12: Spécifications
V 3,0 8458788 Pompe à jet de 3/4 CV pour puits peu profond SPÉCIFICATIONS Type Pompe pour puits peu profond Puissance 3/4 CV Moteur Fonctionnement continu À protection thermique Tension 115 V, monophasé Pressostat Commutateur de pression préréglé de 20 à 40 lb/po carré... -
Page 13: Consignes De Sécurité Importantes
8458788 Pompe à jet de 3/4 CV pour puits peu profond V 3,0 CONSIGNES DE SÉCURITÉ IMPORTANTES AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d’utiliser cet outil. L’utilisateur doit respecter les précautions de base lorsqu’il utilise cet outil afin de réduire le risque de blessure ou de dommage à... -
Page 14: Consignes De Sécurité Spécifiques
V 3,0 Pompe à jet de 3/4 CV pour puits peu profond 8458788 CONSIGNES DE SÉCURITÉ SPÉCIFIQUES 1. N’introduisez pas un doigt ou un objet dans les orifices de la pompe ou du moteur. 2. La pompe n’est pas submersible. Assurez-vous que le moteur demeure sec en tout temps. Protégez le moteur par temps humides. -
Page 15: Cordon D'alimentation
8458788 Pompe à jet de 3/4 CV pour puits peu profond V 3,0 CORDON D’ALIMENTATION 1. Autant que possible, insérez la fiche du cordon d’alimentation directement dans la source d’énergie. N’utilisez des rallonges ou des limiteurs de surtension que lorsque le cordon d’alimentation de l’outil est trop court pour atteindre la source d’énergie depuis l’aire de travail. -
Page 16: Préparation À L'installation
V 3,0 Pompe à jet de 3/4 CV pour puits peu profond 8458788 ASSEMBLAGE Lorsque ce manuel fait référence à un numéro de pièce, il fait référence à la section de la liste de pièces comprises. PRÉPARATION À L’INSTALLATION Le matériel suivant peut être nécessaire pour installer la pompe. -
Page 17: Entretien
8458788 Pompe à jet de 3/4 CV pour puits peu profond V 3,0 INSTALLATION DE LA POMPE Complétez les préparations suivantes avant de fixer la pompe à votre système de pompage. 1. Utilisez un ruban d’étanchéité ou un composé d’étanchéité pour tuyau sur tous les raccords filetés au niveau de la pompe. -
Page 18: Dépannage
V 3,0 Pompe à jet de 3/4 CV pour puits peu profond 8458788 DÉPANNAGE Si l’outil ne fonctionne pas correctement ou si des pièces sont manquantes, veuillez contacter Princess Auto Ltd. afin de trouver une solution. Si ce n’est pas possible, demandez à un technicien qualifié de réparer l’outil. - Page 19 8458788 Pompe à jet de 3/4 CV pour puits peu profond V 3,0 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) La pompe n’évacue 1. Le niveau d’eau dans le puits est 1. Un injecteur de puits profond peut être pas l’eau au maximum inférieur au niveau estimé.
-
Page 20: Liste Des Pièces
V 3,0 Pompe à jet de 3/4 CV pour puits peu profond 8458788 RÉPARTITION DES PIÈCES LISTE DES PIÈCES No DE PIÈCE DESCRIPTION Joint torique/buse/trousse venturi Diffuseur Contre-écrou/trousse de joint Centrifugeur Joint torique Joint mécanique En cas de questions techniques, appelez le 1-800-665-8685...
