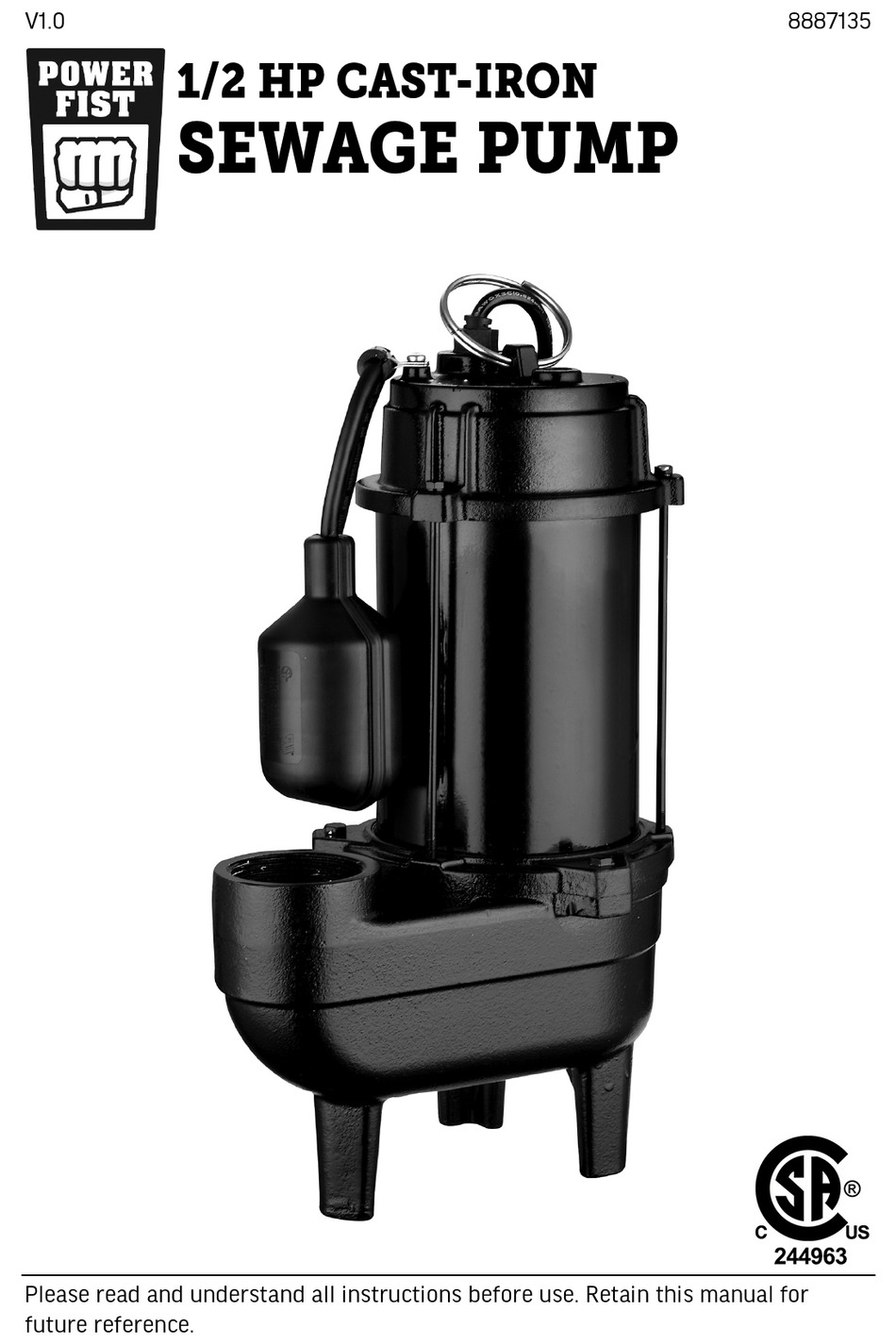

- Page 1 V1.0 8887135 Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications

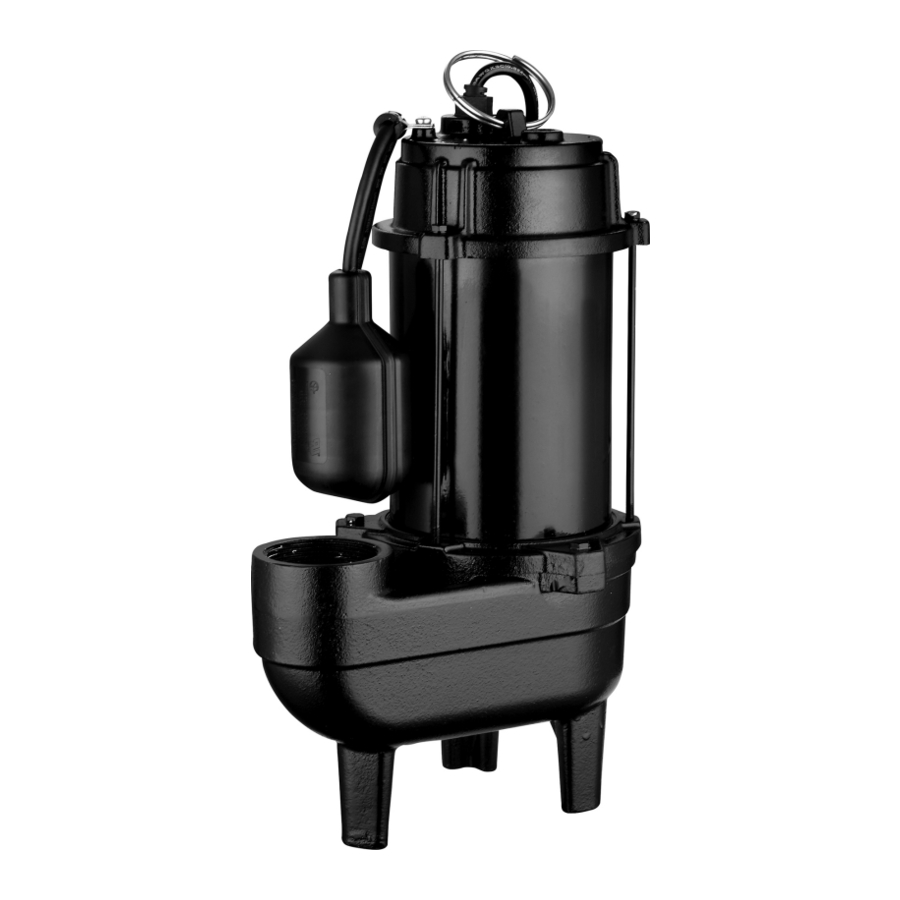

8887135 1/2 HP Cast-Iron Sewage Pump V1.0 SPECIFICATIONS Horsepower 1/2 HP Voltage 115 VAC Amperage 7.8 A Duty Cycle Continuous Discharge Size 2 in. Max. Discharge Height 27 ft Flow Rate @ 5 ft. 4,800 GPH Flow Rate @ 10 ft. - Page 3 V1.0 1/2 HP Cast-Iron Sewage Pump 8887135 SAFETY WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and/or damage to the equipment. Keep this manual for safety warnings, precautions, operating or inspection and maintenance instructions.
-
Page 4: Specific Safety Precautions
8887135 1/2 HP Cast-Iron Sewage Pump V1.0 Do not operate any tool when tired or under the influence of drugs, alcohol or medications. Avoid wearing clothes or jewelry that can become entangled with the moving parts of a tool. Keep long hair covered or bound. -
Page 5: Electrical Safety
V1.0 1/2 HP Cast-Iron Sewage Pump 8887135 14. Do not expose the pump to freezing temperatures. Freezing could cause severe damage and will void the warranty. 15. Do not insert fingers or any object into the pump or motor openings. -
Page 6: Power Cord
8887135 1/2 HP Cast-Iron Sewage Pump V1.0 14. Do not handle a pump or pump motor with wet hands, or when standing on a wet or damp surface or in water. 15. Always disconnect the power source before performing any work on or near the motor or its connected load. -
Page 7: Installation
V1.0 1/2 HP Cast-Iron Sewage Pump 8887135 Keep cord away from heat, oil, sharp edges or moving parts. Do not allow people, mobile equipment or vehicles to pass over unprotected power cords. Position power cords away from traffic areas. Place cords in reinforced conduits. -
Page 8: Care And Maintenance
8887135 1/2 HP Cast-Iron Sewage Pump V1.0 Install the pump with ABS, PVC, polyethylene or galvanized steel pipe. Use the proper adapters to connect plastic pipe to the pump’s discharge outlet (D). Install a check valve in the discharge line to prevent the backflow of liquid into the basin. -
Page 9: Troubleshooting
V1.0 1/2 HP Cast-Iron Sewage Pump 8887135 Cycle the pump at least once every month to be sure that the system is working properly. Before removing the pump from the basin for service, always disconnect the electrical power source to the pump and the control switch. - Page 10 8887135 1/2 HP Cast-Iron Sewage Pump V1.0 Problem(s) Possible Cause(s) Suggested Solution(s) Pump does not 1. The pump is not 1. Plug in the pump. turn on. plugged in. 2. Turn on the circuit breaker or 2. Circuit breaker shutoff replace the fuse.
- Page 11 V1.0 1/2 HP Cast-Iron Sewage Pump 8887135 Problem(s) Possible Cause(s) Suggested Solution(s) The pump 1. No check valve in a long Install a check valve in the cycles discharge pipe is discharge line. continually. allowing liquid to drain Inspect the check valve for the back into the sump.
-
Page 12: Parts Breakdown
8887135 1/2 HP Cast-Iron Sewage Pump V1.0 PARTS BREAKDOWN PARTS LIST DESCRIPTION Head cover Float switch Motor housing Impeller Pump body For technical questions call 1-800-665-8685... - Page 13 V1.0 1/2 HP Cast-Iron Sewage Pump 8887135 Visit www.princessauto.com for more information...
- Page 14 8887135 1/2 HP Cast-Iron Sewage Pump V1.0 For technical questions call 1-800-665-8685...
- Page 15 V1,0 8887135 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 16: Spécifications
8887135 Pompe pour Eaux Usées En Fonte de 1/2 CV V1,0 SPÉCIFICATIONS Puissance nominale 1/2 C Tension nominale 115 V c.a. Courant nominal 7,8 A Cycle de service Continu Taille de refoulement 2 po Haut. max. de refoulement 27 pi Débit à... -
Page 17: Aire De Travail
V1,0 Pompe pour Eaux Usées En Fonte de 1/2 CV 8887135 SÉCURITÉ AVERTISSEMENT! Veuillez lire et comprendre toutes les instructions avant d'utiliser cet outil. L'utilisateur doit respecter les précautions de base lorsqu'il utilise cet outil afin de réduire le risque de blessure ou de dommage à... -
Page 18: Consignes De Sécurité Spécifiques
8887135 Pompe pour Eaux Usées En Fonte de 1/2 CV V1,0 PRÉCAUTIONS PERSONNELLES Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de travail pour éviter les blessures ou le bris de l'outil. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool ou de médicaments. - Page 19 V1,0 Pompe pour Eaux Usées En Fonte de 1/2 CV 8887135 10. La pompe ne peut pas fonctionner de manière continue (par exemple, pour entretenir une circulation permanente dans les systèmes de filtration). Risque d'incendie ou d'explosion. Ne pompez pas des liquides inflammables ou explosifs comme l'essence, le carburant, l'huile, le kérosène, etc.
- Page 20 8887135 Pompe pour Eaux Usées En Fonte de 1/2 CV V1,0 Placez le moteur à la masse avant de le brancher à une source d'énergie. À défaut de mettre le moteur à la masse, il peut en résulter un choc électrique grave ou même fatal.
-
Page 21: Cordon D'alimentation
V1,0 Pompe pour Eaux Usées En Fonte de 1/2 CV 8887135 AVERTISSEMENT! Un électricien qualifié devrait procéder à toutes les opérations de câblage. CORDON D’ALIMENTATION N'utilisez pas cet outil si le cordon d'alimentation est effilé ou endommagé, car un choc électrique peut se produire, ce qui pourrait causer des blessures ou des dommages à... - Page 22 8887135 Pompe pour Eaux Usées En Fonte de 1/2 CV V1,0 DÉBALLAGE AVERTISSEMENT! Ne faites pas fonctionner l'outil si des pièces sont manquantes. Remplacez les pièces manquantes avant l'utilisation. Le non- respect de cet avertissement peut entraîner une défectuosité et des blessures graves.
-
Page 23: Soin Et Entretien
V1,0 Pompe pour Eaux Usées En Fonte de 1/2 CV 8887135 devrait être constitué d’une soupape à débit libre qui laisse passer facilement les solides. Pour améliorer le rendement lors du traitement de solides, installez le clapet de non-retour à l’horizontale ou à un angle ne dépassant pas 45°. -
Page 24: Mise Au Rebut
8887135 Pompe pour Eaux Usées En Fonte de 1/2 CV V1,0 Cette pompe n’est munie d’aucune pièce dont on peut procéder à l’entretien. Le carter de moteur de la pompe est complètement scellé et ne doit faire l’objet d’aucun entretien. Le démontage du carter de moteur ou la modification du cordon d’alimentation entraînera l’annulation de toutes les... -
Page 25: Dépannage
V1,0 Pompe pour Eaux Usées En Fonte de 1/2 CV 8887135 DÉPANNAGE Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes, visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est pas possible, demandez à un technicien qualifié de réparer l'outil. - Page 26 8887135 Pompe pour Eaux Usées En Fonte de 1/2 CV V1,0 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) La pompe ne 1. La hauteur de levage Vérifiez le rendement nominal de fournit pas de la pompe est trop la pompe. la capacité...
-
Page 27: Liste Des Pièces
V1,0 Pompe pour Eaux Usées En Fonte de 1/2 CV 8887135 RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION QTÉ Couvre-chef Interrupteur à flotteur Carter moteur Impulseur Corps de pompe Visitez www.princessauto.com pour plus d'informations... - Page 28 8887135 Pompe pour Eaux Usées En Fonte de 1/2 CV V1,0 En cas de questions techniques, appelez le 1-800-665-8685...
