Power Fist 8533614 User Manual

Power Fist 8533614 User Manual

1/3 hp 2,900 gph sump pump with enclosed float switch
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
V 3.05
8533614
1/3 HP 2,900 GPH Sump Pump
with Enclosed Float Switch
User Manual
248578
Please read and understand all instructions before use. Retain this manual for future reference.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8533614 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Power Fist 8533614

Summary of Contents for Power Fist 8533614

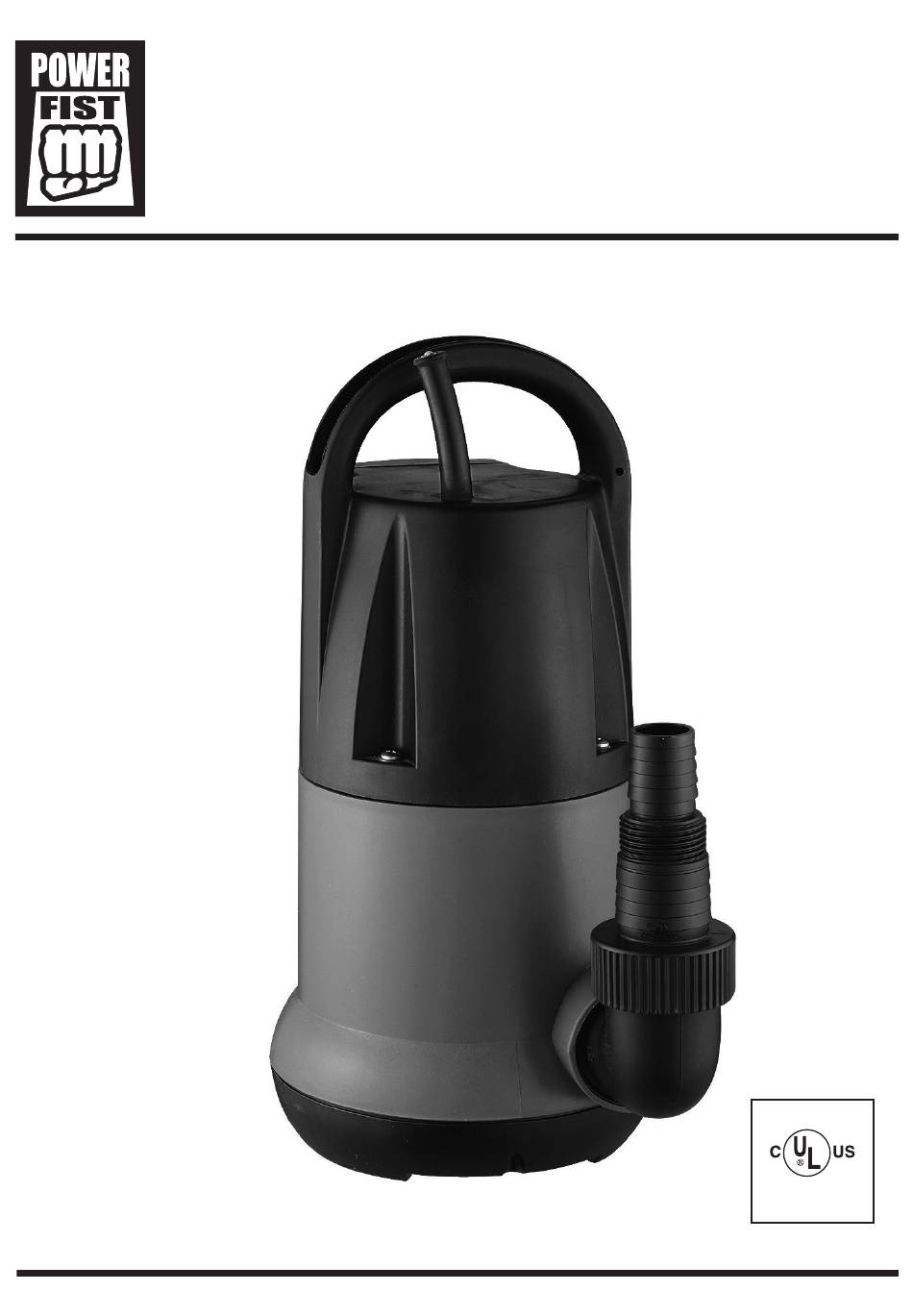

  • Page 1 V 3.05 8533614 1/3 HP 2,900 GPH Sump Pump with Enclosed Float Switch User Manual 248578 Please read and understand all instructions before use. Retain this manual for future reference.

  • Page 2: Specifications

    V 3.05 8533614 1/3 HP 2,900 GPH Sump Pump with Enclosed Float Switch SPECIFICATIONS Motor Horsepower 1/3 HP Voltage 120V Current Rating 4.9A Performance Max. Flow Rate 2,900 GPH Max. Suction Lift 27 ft Max. Discharge Head 27 ft Discharge 1 and 1-1/4 in.
  • Page 3 8533614 V 3.05 1/3 HP 2,900 GPH Sump Pump with Enclosed Float Switch WORK AREA 1. Operate in a safe work environment. Keep your work area clean, well lit and free of distractions. 2. Keep anyone not wearing the appropriate safety equipment away from the work area.
  • Page 4 V 3.05 8533614 1/3 HP 2,900 GPH Sump Pump with Enclosed Float Switch 8. This device is only for use on 120 V (single phase) and is equipped with a 3-prong grounded power supply cord and plug. 9. DO NOT use this device with a 2-prong wall receptacle.

  • Page 5: Parts Identification

    8533614 V 3.05 1/3 HP 2,900 GPH Sump Pump with Enclosed Float Switch PARTS IDENTIFICATION WARNING! Do not operate the device if any part is missing. Replace the missing part before operating. Failure to do so could result in a malfunction and personal injury.

  • Page 6: Operation

    V 3.05 8533614 1/3 HP 2,900 GPH Sump Pump with Enclosed Float Switch OPERATION TESTING THE PUMP When the pump is installed in a basin with a sealed cover, you cannot observe the operation of the float switch. The cover usually will have a spare hole that is blocked with a rubber plug. Remove this plug to observe the switch operation during testing.

  • Page 7: Troubleshooting

    8533614 V 3.05 1/3 HP 2,900 GPH Sump Pump with Enclosed Float Switch TROUBLESHOOTING Contact Princess Auto Ltd. for a solution if the device does not function properly or parts are missing. If unable to do so, have a qualified technician service the device.
  • Page 9 V 3,05 8533614 Pompe de puisard de 1/3 CV, 2,900 gal/h avec interrupteur à flotteur renfermé Manuel d'utilisateur 248578 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.

  • Page 10: Spécifications

    V 3,05 8533614 Pompe de puisard de 1/3 CV, 2,900 gal/h avec interrupteur à flotteur renfermé SPÉCIFICATIONS Moteur Puissance 1/3 CV Tension 120 V Courant nominal 4,9 A Performance Débit max. 2 900 gal/h Hauteur d’aspiration max. 27 pi Hauteur d’aspiration max.

  • Page 11: Sécurité Personnelle

    8533614 Pompe de puisard de 1/3 CV, 2,900 gal/h avec interrupteur à flotteur renfermé V 3,05 AIRE DE TRAVAIL 1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire de travail propre, bien éclairée et exempte de toute distraction.
  • Page 12 V 3,05 Pompe de puisard de 1/3 CV, 2,900 gal/h avec interrupteur à flotteur renfermé 8533614 3. Les appareils ne doivent jamais être exposés à la pluie ou à une forte humidité. Si l’eau pénètre à l’intérieur d’un appareil, le risque de choc électrique devient beaucoup plus grand. Évitez que la fiche à l’extrémité du cordon d’alimentation ne soit submergée.

  • Page 13: Identification Des Pièces

    8533614 Pompe de puisard de 1/3 CV, 2,900 gal/h avec interrupteur à flotteur renfermé V 3,05 IDENTIFICATION DES PIÈCES AVERTISSEMENT ! Ne faites pas fonctionner l’appareil si des pièces sont manquantes. Remplacez les pièces manquantes avant l’utilisation. Le non-respect de cet avertissement peut entraîner une défectuosité et des blessures graves.

  • Page 14: Entretien

    V 3,05 Pompe de puisard de 1/3 CV, 2,900 gal/h avec interrupteur à flotteur renfermé 8533614 2. Installez la pompe de puisard de façon à ce que les orifices d’aspiration ne puissent être obstrués par des corps étrangers en plaçant la pompe sur une base solide et de niveau. Ne placez pas la pompe sur des surfaces d’argile, de terre, ou de gravier.

  • Page 15: Mise Au Rebut

    8533614 Pompe de puisard de 1/3 CV, 2,900 gal/h avec interrupteur à flotteur renfermé V 3,05 MISE AU REBUT Recyclez votre appareil endommagé dans une installation prévue à cet effet s’il est impossible de le réparer. DÉPANNAGE Si l’appareil ne fonctionne pas correctement ou si des pièces sont manquantes, veuillez contacter Princess Auto Ltd.
  • Page 16 V 3,05 Pompe de puisard de 1/3 CV, 2,900 gal/h avec interrupteur à flotteur renfermé 8533614 Problème Cause(s) possible(s) Solution(s) proposée(s) La pompe ne fournit pas la La hauteur de levage de la pompe est Vérifiez le rendement nominal de capacité...
