Summary of Contents for Power Fist 8781460

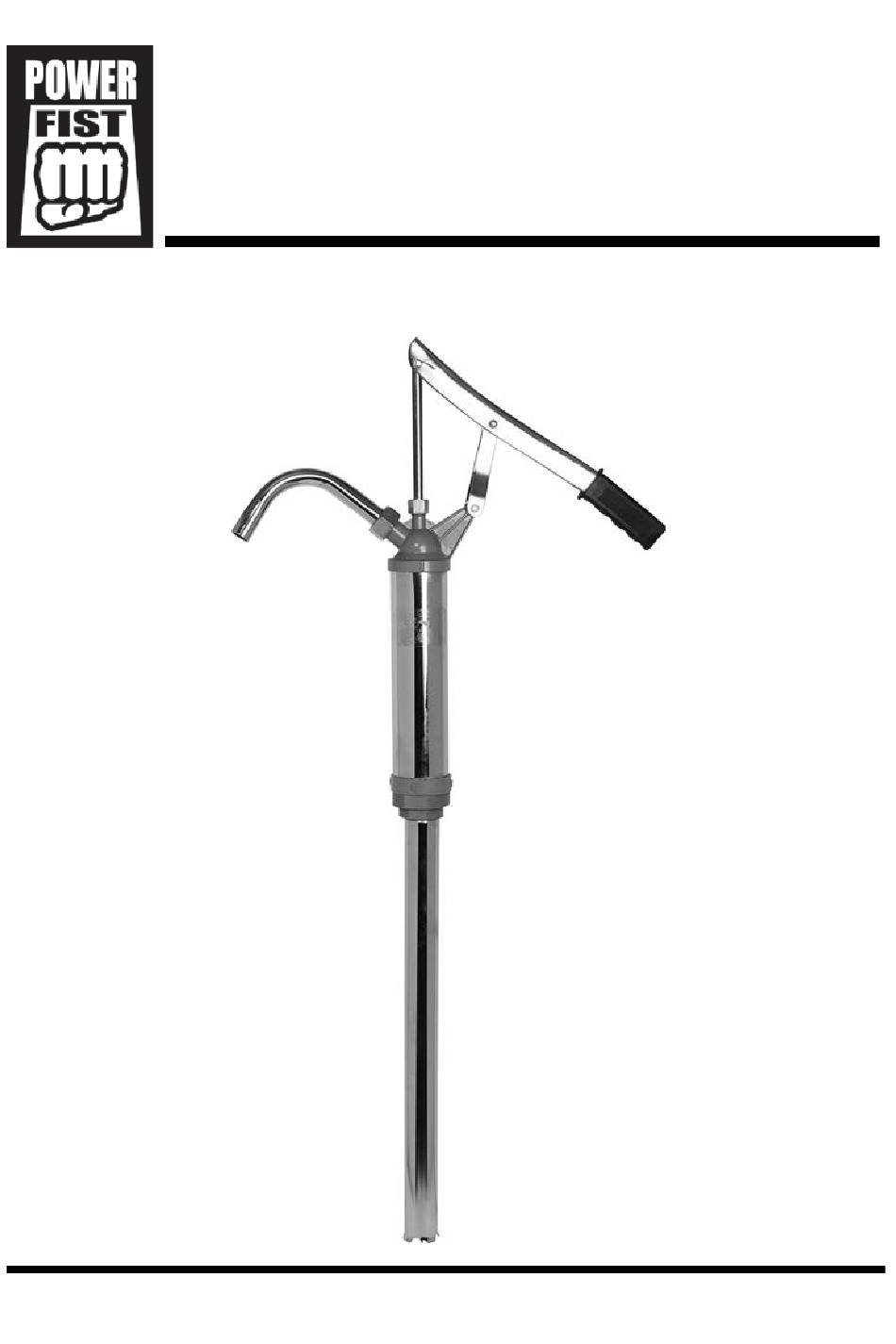

- Page 1 V4.0 8781460 Barrel Pump User Manual Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
8781460 Barrel Pump V4.0 Barrel Pump SPECIFICATIONS Housing Material Cast Iron and Steel Flow Rate 5.3 GPM (20 L/min) Inlet Size 1-29/64 in. (37 mm) Outlet Size 7/8 in. (22 mm) Max. Suction Lift 9.85 ft INTRODUCTION The Barrel Pump transfers diesel, kerosene, engine and hydraulic oil from a 55 gallon drums to other containers. -
Page 3: Work Area
V4.0 Barrel Pump 8781460 WARNING! This notice indicates a specific hazard or unsafe practice that could result in severe personal injury or death if the proper precautions are not taken. CAUTION! This notice indicates a potentially hazardous situation that may result in minor or moderate injury if proper practices are not taken. -
Page 4: Personal Precautions
8781460 Barrel Pump V4.0 PERSONAL PRECAUTIONS Control the tool, personal movement and the work environment to avoid personal injury or damage to tool. Do not operate any tool when tired or under the influence of drugs, alcohol or medications. Avoid wearing clothes or jewelry that can become entangled with the moving parts of a tool. -
Page 5: Assembly And Installation
V4.0 Barrel Pump 8781460 10. If the pump is removed from the drum, it should be thoroughly rinsed in a liquid that is compatible with both the pump and fluid. UNPACKING WARNING! Do not operate the tool if any part is missing. Replace the missing part before operating. -
Page 6: Care And Maintenance
8781460 Barrel Pump V4.0 Release pressure within the pump once the task is complete by loosening the piston rod nut and lowering the pump handle. Allow enough time for the liquid to drain out of the pump and upper suction tube. -
Page 7: Troubleshooting
V4.0 Barrel Pump 8781460 TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool. Problem(s) Possible Cause(s) -
Page 8: Parts Breakdown
8781460 Barrel Pump V4.0 PARTS BREAKDOWN PARTS LIST DESCRIPTION C-Clip Valve Spring Pump Head Valve Plate Spout Seal Valve Base Spout Valve Nut Coupling Nut Barrel Piston Rod Nut Foot Valve Seal Piston Rod Seal Base Plate Rivet Handle Base Plate A... - Page 9 V4.0 Barrel Pump 8781460 Visit www.princessauto.com for more information...
- Page 10 8781460 Barrel Pump V4.0 For technical questions call 1-800-665-8685...
- Page 11 V4.0 8781460 Pompe à baril Manuel d'utilisateur Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 12: Spécifications
8781460 Barrel Pump V4.0 Pompe à baril SPÉCIFICATIONS Matériau du boîtier Fonte et acier Débit 20 litres par minutes (5,3 gal/min) Taille de l'orifice d'entrée 37 mm (1-29/64 in.) Taille de l'orifice de sortie 22 mm (7/8 in.) Hauteur d’aspiration... -
Page 13: Aire De Travail
V4.0 Barrel Pump 8781460 DANGER ! Cet avis indique un risque immédiat et particulier qui entraînera des blessures corporelles graves ou même la mort si on omet de prendre les précautions nécessaires. AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non sécuritaire qui pourrait entraîner des blessures... -
Page 14: Précautions Personnelles
8781460 Barrel Pump V4.0 Portez des gants qui protègent en fonction des matériaux de travail et pour réduire les effets des vibrations de l'outil. Portez des vêtements de protection conçus pour l'environnement de travail et pour l'outil. Les chaussures antidérapantes sont recommandées pour maintenir la stabilité... -
Page 15: Assemblage Et Installation
V4.0 Barrel Pump 8781460 Avant d’utiliser, il est important de toujours lire attentivement et en détail et de comprendre l’information de l’OSHA que renferme la fiche de données de sécurité (FDS) accompagnant le produit chimique qu’on doit pomper. Portez des vêtements de protection (lunettes de sécurité, protecteur facial, manches longues, pantalon long, gants, tablier, etc.) de la façon décrite sur... -
Page 16: Soin Et Entretien
8781460 Barrel Pump V4.0 Placez l’écrou d’assemblage (n 4) sur le bec verseur (n Vissez l’écrou et le bec verseur sur la tête de pompe (n Alignez le bout du manche (n 7) avec l’ouverture dans la tige de piston 14). -
Page 17: Mise Au Rebut
V4.0 Barrel Pump 8781460 4. Gardez les poignées de l'outil propres, sèches et exemptes d'huile ou de graisse en tout temps. Veillez à ce que l'étiquette et la plaque signalétique demeurent intactes sur l'outil. Elles comportent des renseignements importants. Si elles sont illisibles ou manquantes, communiquez avec Princess Auto Ltd. - Page 18 8781460 Barrel Pump V4.0 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) La pompe ne 1. La pompe ne produit 1. Amorcez la pompe. distribue pas une succion 2. Solutions possibles : suffisante. aucun liquide. a. Vérifiez régulièrement si la 2. La pompe aspire de pompe et les tubes l’air au lieu du liquide.
-
Page 19: Liste Des Pièces
V4.0 Barrel Pump 8781460 RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION QTÉ Pince en C Tête de pompe Ressort de soupape Joint de bec verseur Plaque de soupape Bec verseur Base de soupape Écrou d’assemblage Écrou de soupape Écrou de tige de piston... - Page 20 8781460 Pompe à baril V 4,0 En cas de questions techniques, appelez le 1-800-665-8685...
