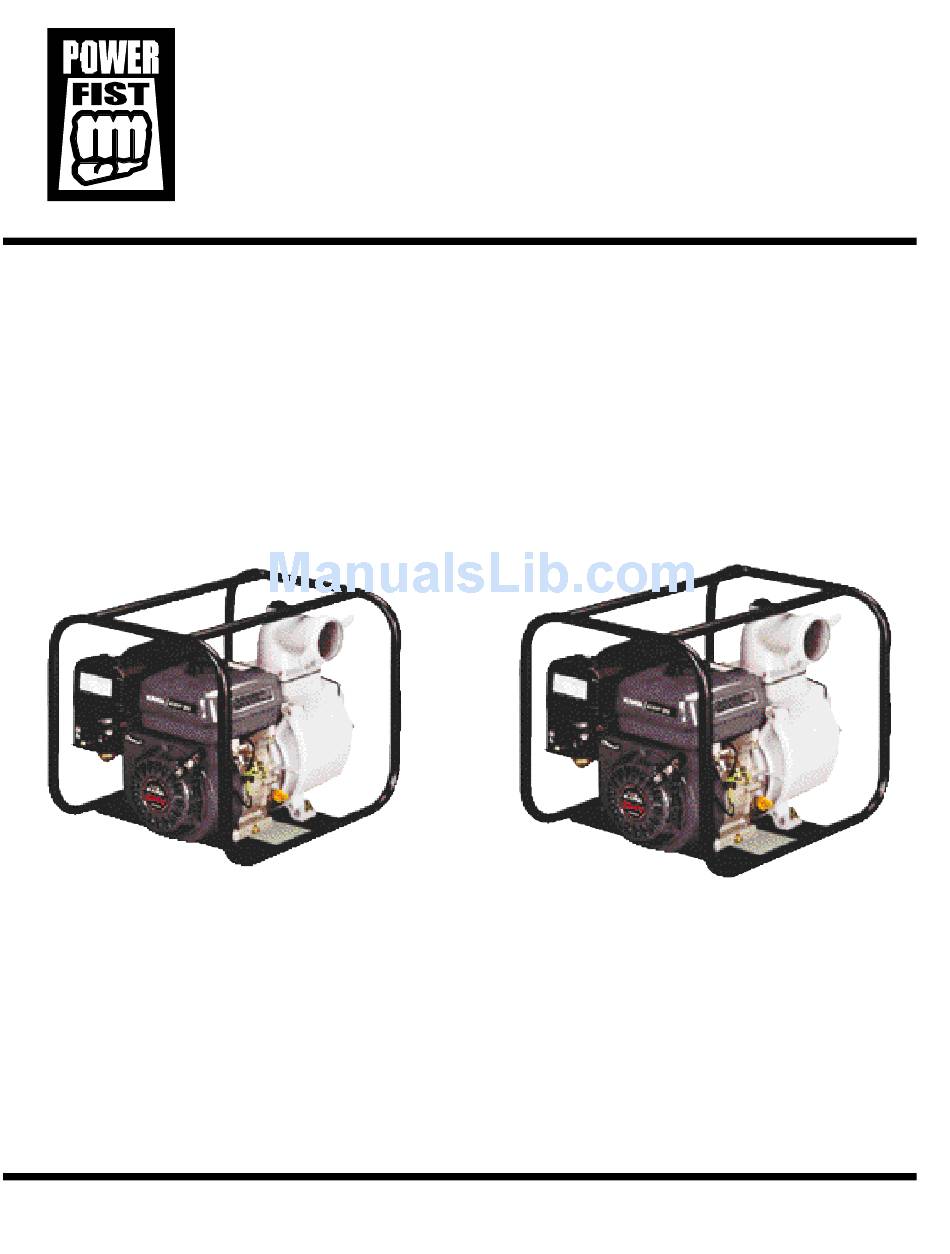

- Page 1 Water Pump Owner’s Manual 8102048 8102055 2" 3"...
-
Page 2: Specifications
This water pump is ideal for agricultural, industrial, construction, fisher and garden use. Please read the operation manual before use to ensure the proper handling and operation. Follow the instructions carefully to keep your machine in the best running condition, which will prolong its life span. Specifications Model: 8100248... -
Page 3: Maintenance
Adding water. 1. When starting the pump for the first time, add a small quantity of water to the pump body. 2. Start the engine. Fill pump with water Replace the screw cock Remove the screw cock Caution 1. Only use good quality gasoline that has not been mixed with another product. Keep fire and other explosives and flammable objects away from the pump. - Page 4 Machinery Seal Structure Diagram 1. Seal ring 2. Ceramics moving ring 3. Graphite static ring 4. Corrugated pipe 5. Washer 6. Spring 7. Steel part Fitting a hose to the inlet pipe Set the rubber hose on the connector of inlet pipe. Ensure it is seated over the thread, and then tighten it with the clipper joint.
-
Page 5: Troubleshooting
Troubleshooting Problem Cause Solution The pump cannot pump Not enough water to prime Add more water to the pump Inlet pipe leakage Check inlet pipe and pipe connection. Change pipe or tighten. Pump speed is too low Check speed and find cause for remedy. The filter is obstructed Check and clean up The pump's capacity is exceeded... - Page 6 2" Self Priming Pump No. Part No. Part Pump housing O-ring 49x5.3 volute casing Cover O-ring, priming cap Discharge flange Bolt gasket, inlet valve Inlet valve Mechanical seal Nut, connector Rotating seal Propeller Clip Volute casing Nut M6, flange Pipe connector Bolt M6 x 20, flange Filter connector Bolt M8 x 25, flange...
- Page 7 3" Self Priming Pump No. Part No. Part Pump housing O-ring 49x5.3 volute casing Cover O-ring, priming cap Discharge flange Bolt gasket, inlet valve Inlet valve Mechanical seal Nut, connector Rotating seal Propeller Clip Volute casing Nut M8, flange Pipe connector Bolt M8 x 30, flange Filter connector Bolt M8 x 30, flange...
-
Page 8: Pompe À Eau
Pompe à eau Manuel du propriétaire 8102048 8102055 2 po 3 po... -
Page 9: Fiche Technique
Cette pompe à eau est idéale pour les fermes, les usines, les chantiers de construction, les embarcations de pêche et les jardins. Avant de vous en servir, vous devriez lire attentivement ce manuel, afin d'être en mesure de l'utiliser correctement. Suivez bien les instructions pour que votre pompe fonctionne le plus efficacement possible et pour prolonger sa durée de vie utile. -
Page 10: Entretien
Ajout d'eau 1. Avant de mettre la pompe en marche pour la première fois, versez un peu d'eau dans son corps. 2. Faites démarrer le moteur. Versez l'eau dans la pompe Remettez le bouchon en place Enlevez le bouchon fileté Mises en garde 1. - Page 11 Diagramme de la structure du dispositif d'étanchéité mécanique 1. Anneau d'étanchéité 2. Joint dynamique en céramique 3. Joint statique en graphite 4. Tuyau ondulé 5. Rondelle 6. Ressort 7. Pièce en acier Ajustage du tuyau flexible sur le tuyau d'aspiration Posez le boyau en caoutchouc sur le raccord du tuyau d'aspiration.
-
Page 12: Dépannage
Dépannage Problème Cause Solution La pompe Pas assez d'eau pour l'amorcer Ajoutez de l'eau dans la pompe refuse de Fuite au tuyau d'aspiration Examinez le tuyau d'aspiration et son raccord; pomper changez le tuyau ou serrez le raccord La vitesse de la pompe est trop faible Vérifiez la vitesse et décidez ce qu'il faut faire Le filtre est obstrué... - Page 13 Pompe de 2 po à amorçage automatique N° Pièce Qté No. Part Corps de la pompe Joint torique 49 x 5.3 Couvercle Joint torique Collet de sortie Joint étanche pour boulon Clapet d'aspiration Joint étanche mécanique Écrou de raccord Joint étanche rotatif Turbine Serre-tuyau Volute...
- Page 14 Pompe de 3 po à amorçage automatique N° Pièce Qté No. Part Corps de la pompe Joint torique 49 x 5.3 Couvercle Joint torique Collet de sortie Joint étanche pour boulon Clapet d'aspiration Joint étanche mécanique Écrou de raccord Joint étanche rotatif Turbine Serre-tuyau Volute...
