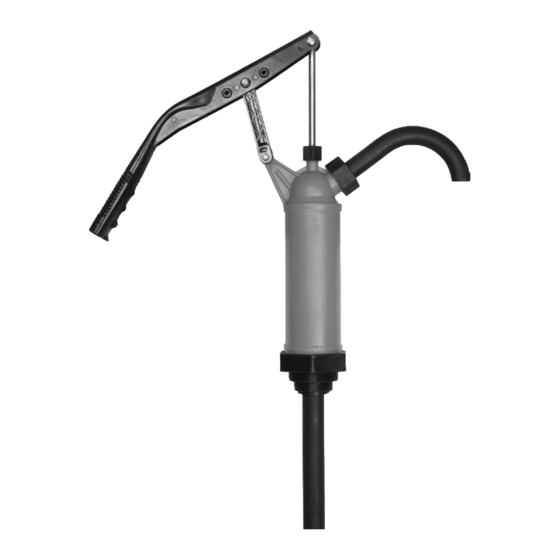

- Page 1 V4.0 8781593 DEF Barrel Pump User Manual Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
8781593 DEF Barrel Pump V4.0 DEF Barrel Pump SPECIFICATIONS Flow Rate 5.8 GPM (19,000 ml) Inlet Size 1-1/2 in. Outlet Size 7/8 in. Suction Lift 3-1/4 ft Pressure Rating 29 PSI Tube Length 39 in. Spout Length 6-3/4 in. Material... -
Page 3: Hazard Definitions
V4.0 DEF Barrel Pump 8781593 HAZARD DEFINITIONS Please familiarize yourself with the hazard notices found in this manual. A notice is an alert that there is a possibility of property damage, injury or death if certain instructions are not followed. -
Page 4: Personal Precautions
8781593 DEF Barrel Pump V4.0 Wear protective clothing designed for the work environment and tool. Non-skid footwear is recommended to maintain footing and balance in the work environment. Wear a NIOSH approved respirator when working on materials that produce hazardous fumes, dust or particulate matter. -
Page 5: Assembly And Installation
V4.0 DEF Barrel Pump 8781593 Any pump used for transferring flammable liquids must be stored in a ventilated area after use. The pump should be washed out before it is used, because processing lubricants may contaminate the fluids. Prior to use, inspect your pump thoroughly verifying its proper assembly. -
Page 6: Operation
8781593 DEF Barrel Pump V4.0 OPERATION Tighten the piston rod nut (#5) to prevent fluid leaks from the piston rod (#9). The nut is too tight if the rod does not move freely. Attach both telescopic tubes to the tube. -
Page 7: Troubleshooting
V4.0 DEF Barrel Pump 8781593 Check the pump and tubes immediately after use to identify potential leaks. Keep the tool handles clean, dry and free from oil/grease at all times. Maintain the tool’s labels and name plates. These carry important information. -
Page 8: Parts Breakdown
8781593 DEF Barrel Pump V4.0 PARTS BREAKDOWN PARTS LIST DESCRIPTION Rod plate Valve nut Pump body Foot valve seal Coupling nut Base plate Spout Base Piston rod nut Tube Piston rod seal Upper telescopic tube Handle lever Telescopic tube seal... - Page 9 V4.0 DEF Barrel Pump 8781593 Visit www.princessauto.com for more information...
- Page 10 8781593 DEF Barrel Pump V4.0 For technical questions call 1-800-665-8685...
- Page 11 V4.0 8781593 Pompe à baril pour DEF Manuel d'utilisateur Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 12: Spécifications
8781593 Pompe à baril pour DEF V4.0 Pompe à baril pour DEF SPÉCIFICATIONS Débit 19 000 ml (5,8 gal/min) Taille de l'orifice d'entrée 1 1/2 po Taille de l'orifice de sortie 7/8 po Hauteur d’aspiration 3 1/4 pi Pression nominale 29 lb/po carré... -
Page 13: Aire De Travail
V4.0 Pompe à baril pour DEF 8781593 DÉFINITIONS DE DANGER Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la propriété, de blessure ou de décès si on ne respecte pas certaines instructions. -
Page 14: Équipement De Protection Personnelle
8781593 Pompe à baril pour DEF V4.0 ÉQUIPEMENT DE PROTECTION PERSONNELLE Portez toujours des lunettes antiprojections qui offrent une protection frontale et latérale pour les yeux. L'équipement de protection des yeux devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du type de travail effectué. - Page 15 V4.0 Pompe à baril pour DEF 8781593 N’utilisez pas l’outil si des pièces présentent des dommages ou sont déplacées. Réparez ou remplacez les pièces. Communiquez avec votre fournisseur de produits chimiques ou de liquides pour vérifier la compatibilité avec la pompe avant de commencer l’installation et l’utilisation.
-
Page 16: Assemblage Et Installation
8781593 Pompe à baril pour DEF V4.0 ASSEMBLAGE ET INSTALLATION Les numéros de référence entre parenthèses (n 1) se rapportent à la liste de pièces comprise. Placez l’écrou d’assemblage (n 2) sur le bec verseur (n Vissez l’écrou et le bec verseur sur la corps de pompe (n Alignez le bout du manche (n 8) avec l’ouverture dans la tige de piston... -
Page 17: Soin Et Entretien
V4.0 Pompe à baril pour DEF 8781593 • Eau, alcool et liquides à basse viscosité (fig. 1-2). • Liquides inflammables comme le diesel, le kérosène, etc. (fig. 1-3). Insérez le boulon dans le levier et la poignée et fixez-le au moyen de l’écrou. -
Page 18: Mise Au Rebut
8781593 Pompe à baril pour DEF V4.0 LUBRIFICATION Inspectez et lubrifiez l'outil au besoin. Utilisez uniquement une huile pour huile légère pour lubrifier l'outil. Appliquez un revêtement à tous les joints pour en prévenir le séchage. Appliquez une goutte d’huile à toutes les pièces mobiles ou aux surfaces soumises à... -
Page 19: Liste Des Pièces
V4.0 Pompe à baril pour DEF 8781593 RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION QTÉ Plaque de tige Corps de pompe Écrou de soupape Écrou d’assemblage Joint de soupape de pied Bec verseur Plaque de base Écrou de tige de piston... - Page 20 8781460 Pompe à baril V 4,0 En cas de questions techniques, appelez le 1-800-665-8685...
