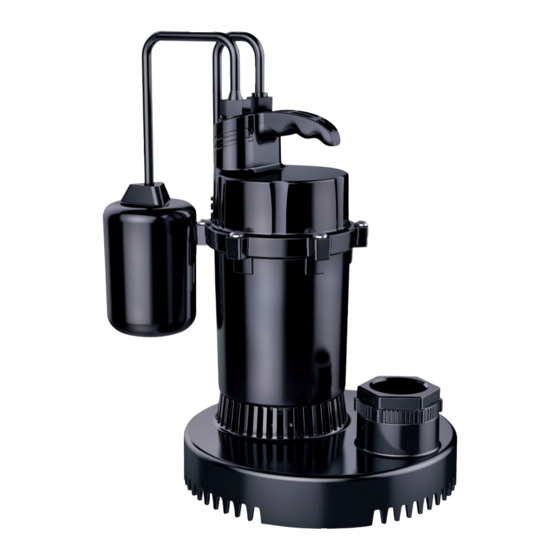

1/3 hp sump pump
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

V1.0
8887150
Please read and understand all instructions before use. Retain this manual for
future reference.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8887150 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Power Fist 8887150

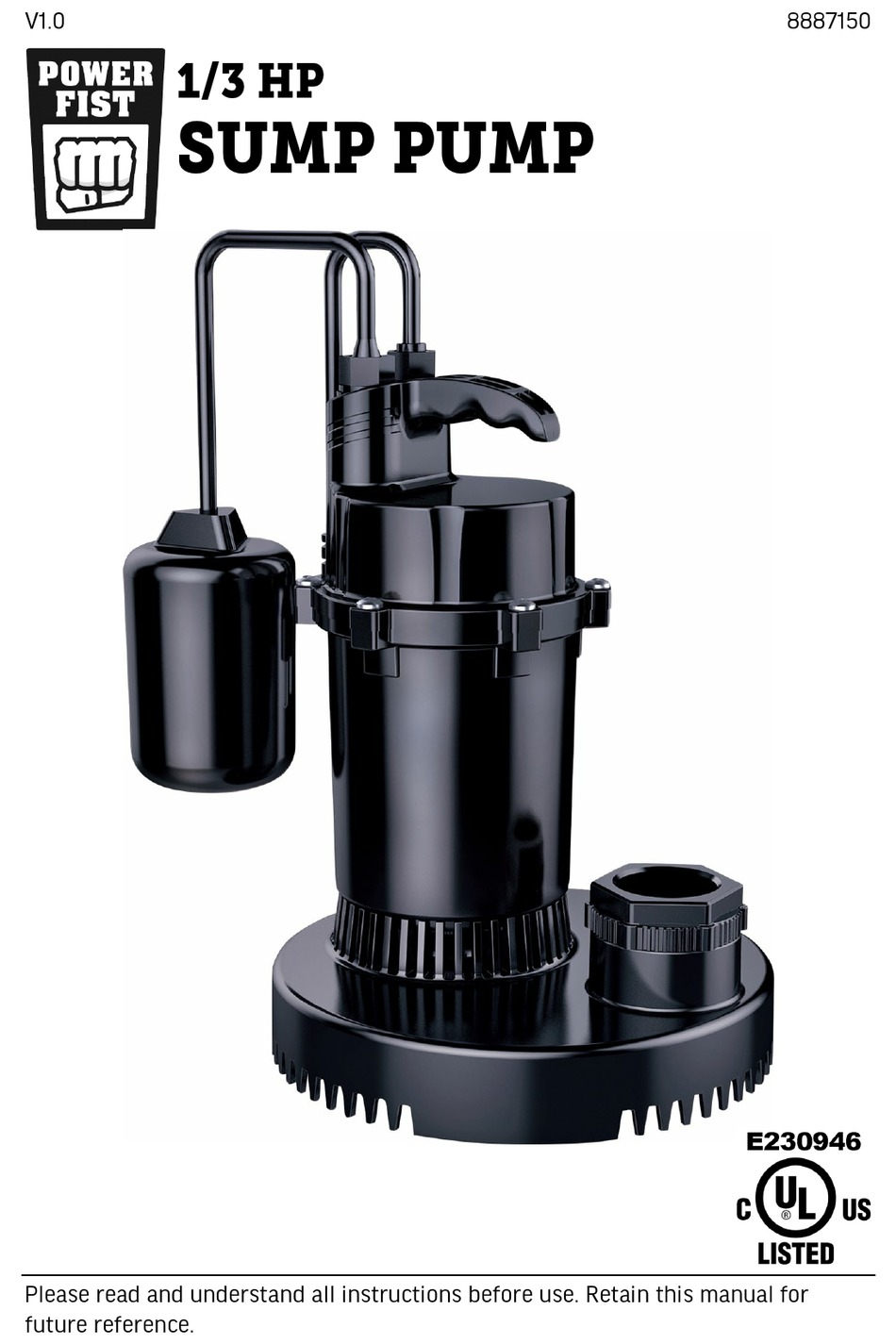

  • Page 1 V1.0 8887150 Please read and understand all instructions before use. Retain this manual for future reference.
  • Page 2: Specifications

    8887150 1/3 HP Sump Pump V1.0 SPECIFICATIONS Horsepower 1/3 HP Voltage / Amperage 115 VAC / 5.0 A Duty Cycle Continuous Discharge Size 1-1/2 in. NPT with adapter 1-1/4 Max. Discharge Head 29 ft Flow Rate @ 5 ft 3,040 GPH...
  • Page 3: Work Area

    V1.0 1/3 HP Sump Pump 8887150 SAFETY WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and/or damage to the equipment. Keep this manual for safety warnings, precautions, operating or inspection and maintenance instructions.
  • Page 4: Specific Safety Precautions

    8887150 1/3 HP Sump Pump V1.0 Do not operate any tool when tired or under the influence of drugs, alcohol or medications. Avoid wearing clothes or jewelry that can become entangled with the moving parts of a tool. Keep long hair covered or bound.
  • Page 5: Electrical Safety

    V1.0 1/3 HP Sump Pump 8887150 14. Do not insert fingers or any object into the pump or motor openings. 15. The pump normally runs hot. To avoid burns when servicing the pump, allow it to cool for twenty minutes after shutdown before handling it.
  • Page 6: Power Cord

    8887150 1/3 HP Sump Pump V1.0 15. Always disconnect the power source before performing any work on or near the motor or its connected load. 16. Protect yourself against electric shocks when working on electrical equipment. Avoid body contact with grounded surfaces. There is an increased chance of electrical shock if your body is grounded.
  • Page 7: Assembly And Installation

    V1.0 1/3 HP Sump Pump 8887150 Do not allow people, mobile equipment or vehicles to pass over unprotected power cords. Position power cords away from traffic areas. Place cords in reinforced conduits. Place planks on either side of the power cord to create a protective trench.
  • Page 8: Installation

    8887150 1/3 HP Sump Pump V1.0 LOCATION The minimum diameter of the sump pit is 14 in. The minimum depth of the pit is 16 in. The float switch must be able to move freely so that it functions properly.
  • Page 9: Operation

    V1.0 1/3 HP Sump Pump 8887150 Check the pump by filling the sump pit with water and observe the pump's operation through one complete cycle and make sure the pump cannot move in the sump pit and that the float switch moves freely up and down (Fig. 5-1).
  • Page 10: Maintenance Schedule

    8887150 1/3 HP Sump Pump V1.0 Make certain that the power source conforms to the requirements of your equipment. When wiring an electrically driven device, follow all electrical and safety codes, as well as the most recent Canadian Electrical Code (CE) and the Canadian Centre for Occupational Health and Safety (CCOHS).
  • Page 11: Removal From Storage

    V1.0 1/3 HP Sump Pump 8887150 STORAGE The pump should not be stored outside; the pump could get damaged from rain and ice. Keep the pump in a cool, dry place. Do not store the pump in direct sunlight. REMOVAL FROM STORAGE Before using the pump again, first soak the pump so that any possible dirt residues do not block the appliance.
  • Page 12 8887150 1/3 HP Sump Pump V1.0 Problem(s) Possible Cause(s) Suggested Solution(s) 2. The pressure line 2. Use a pressure line with a diameter is too small. larger diameter. 3. The pressure line is 3. Remove the blockage. blocked. 4. Remove the blockage.
  • Page 13: Parts Breakdown

    V1.0 1/3 HP Sump Pump 8887150 PARTS BREAKDOWN PARTS LIST DESCRIPTION Shaft Impeller Volute Screw Visit www.princessauto.com for more information...
  • Page 14 8887150 1/3 HP Sump Pump V1.0 For technical questions call 1-800-665-8685...
  • Page 15 V1,0 8887150 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
  • Page 16: Spécifications

    8887150 Pompe de puissard de 1/3 CV V1,0 SPÉCIFICATIONS Puissance nominale 1/3 CV Tension nominale / Courant nominal 115 V c.a. / 5,0 A Cycle de service Continu Taille de refoulement (po) 1 1/2 po NPT avec adaptateur 1 1/4 po Hauteur de refoulement max.
  • Page 17: Aire De Travail

    V1,0 Pompe de puissard de 1/3 CV 8887150 SÉCURITÉ AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d'utiliser cet outil. L'utilisateur doit respecter les précautions de base lorsqu'il utilise cet outil afin de réduire le risque de blessure ou de dommage à...
  • Page 18: Précautions Personnelles

    8887150 Pompe de puissard de 1/3 CV V1,0 PRÉCAUTIONS PERSONNELLES Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de travail pour éviter les blessures ou le bris de l'outil. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool ou de médicaments.
  • Page 19 V1,0 Pompe de puissard de 1/3 CV 8887150 10. Risque d'incendie ou d'explosion. Ne pompez pas des liquides inflammables ou explosifs comme l'essence, le carburant, l'huile, le kérosène, etc. Ne soulevez pas la pompe au moyen du cordon d'alimentation. 12. Assurez-vous que la source d'énergie de la pompe est déconnectée avant d'installer ou d'entretenir la pompe.
  • Page 20 8887150 Pompe de puissard de 1/3 CV V1,0 À défaut de mettre le moteur à la masse, il peut en résulter un choc électrique grave ou même fatal. Ne mettez pas le moteur à la masse en le connectant à une conduite d'alimentation de gaz.
  • Page 21: Cordon D'alimentation

    V1,0 Pompe de puissard de 1/3 CV 8887150 CORDON D’ALIMENTATION N'utilisez pas cet outil si le cordon d'alimentation est effilé ou endommagé, car un choc électrique peut se produire, ce qui pourrait causer des blessures ou des dommages à la propriété.
  • Page 22: Assemblage Et Installation

    8887150 Pompe de puissard de 1/3 CV V1,0 Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a des dommages. GUIDE D’IDENTIFICATION Poignée de transport Interrupteur à flotteur Corps de pompe Sortie de décharge ASSEMBLAGE ET INSTALLATION Lorsque ce manuel fait référence à...
  • Page 23 V1,0 Pompe de puissard de 1/3 CV 8887150 INSTALLATION Outils requis pour l’assemblage : clé, tournevis à pointe cruciforme L’orifice de refoulement de cette pompe est de 1 1/2 po. Si un tuyau de refoulement de 1 1/4 po est déjà en place, enveloppez les filets de l’adaptateur de 1 1/4 po (compris) avec du ruban d’étanchéité, puis...
  • Page 24: Conseils D'utilisation

    8887150 Pompe de puissard de 1/3 CV V1,0 UTILISATION Plongez la pompe dans le liquide en prenant soin de l'incliner pour éviter la formation de poches d'air sous l'appareil. La poche d'air empêcherait l'aspiration. Une fois la pompe submergée, il est possible de la redresser de nouveau.
  • Page 25: Avant Chaque Utilisation

    V1,0 Pompe de puissard de 1/3 CV 8887150 Assurez-vous que la source d'énergie est conforme aux exigences de votre équipement. Au moment du câblage d'un appareil électrique, respectez tous les codes de l'électricité et de sécurité, ainsi que les versions les plus récentes du Code canadien de l'électricité...
  • Page 26: Mise Au Rebut

    8887150 Pompe de puissard de 1/3 CV V1,0 Vérifiez si l'interrupteur à flotteur est en bon état en le soulevant et en le secouant pour s'assurer que les billes en métal situées à l'intérieur bougent librement. APRÈS CHAQUE UTILISATION Nettoyez minutieusement la pompe.
  • Page 27 V1,0 Pompe de puissard de 1/3 CV 8887150 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) La pompe 1. L'ouverture d'aspiration Retirez ce qui obstrue. fonctionne, est obstruée. 2a. Gardez la pompe en position mais elle ne 2. La pompe aspire de l'air.
  • Page 28: Liste Des Pièces

    8887150 Pompe de puissard de 1/3 CV V1,0 RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION QTÉ Arbre Impulseur Volute En cas de questions techniques, appelez le 1-800-665-8685...
