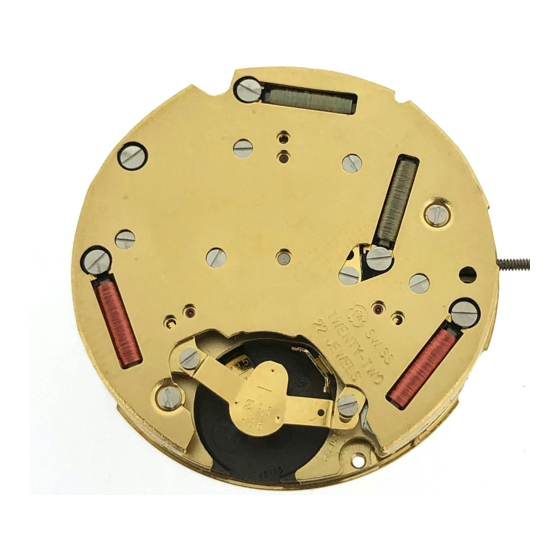

Swatch ETA 251.252 Technical Communication

Swatch ETA 251.252 Technical Communication

Hide thumbs Also See for ETA 251.252:

Advertisement

Quick Links

ETA
COMMUNICATION
TECHNIQUE
1
13
´´´
/
4
1
13
´´´
/
4
Ø 30,00 mm
Hauteur mouvement
Werkhöhe
Movement height
ETA SA Fabriques d'Ebauches
Customer Service
251.252 / 251.262 / 251.272
TECHNISCHE
MITTEILUNG
5,00
mm
251.252
251.252
TECHNICAL
COMMUNICATION
1 2 3
COR
FUS / HOR
5,00
251.262
1 2 3
COR
FUS / HOR
4.60
251.272
Français / Deutsch / English – 16.12.2002 / STAR / 02
1 2 3
COR
FUS / HOR

Advertisement

loading
Need help?

Need help?

Do you have a question about the ETA 251.252 and is the answer not in the manual?

Questions and answers

Summary of Contents for Swatch ETA 251.252

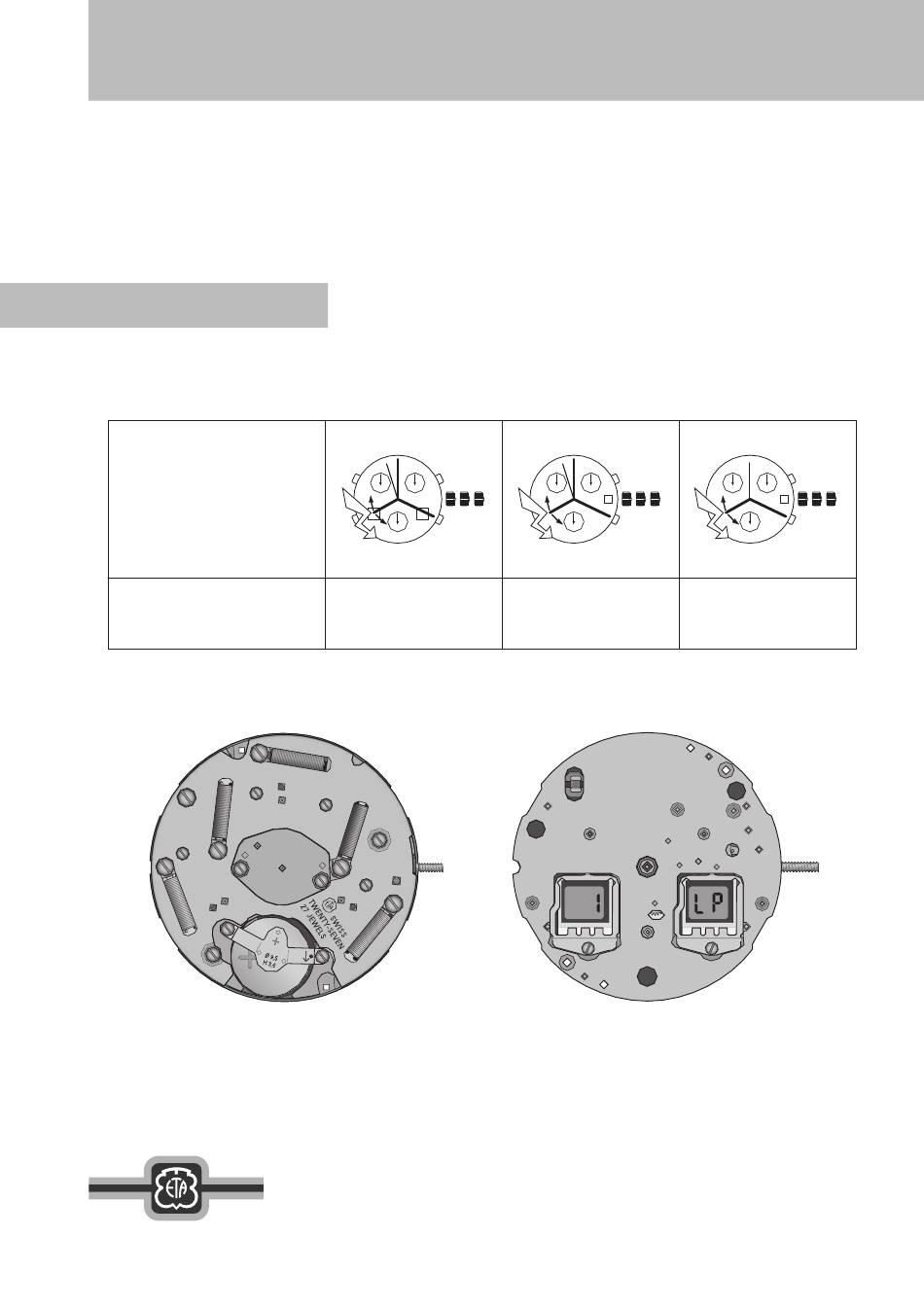

  • Page 1 251.252 / 251.262 / 251.272 COMMUNICATION TECHNISCHE TECHNICAL TECHNIQUE MITTEILUNG COMMUNICATION ´´´ ´´´ 1 2 3 1 2 3 1 2 3 Ø 30,00 mm FUS / HOR FUS / HOR FUS / HOR Hauteur mouvement 5,00 5,00 4.60 Werkhöhe 251.252 251.262 251.272...
