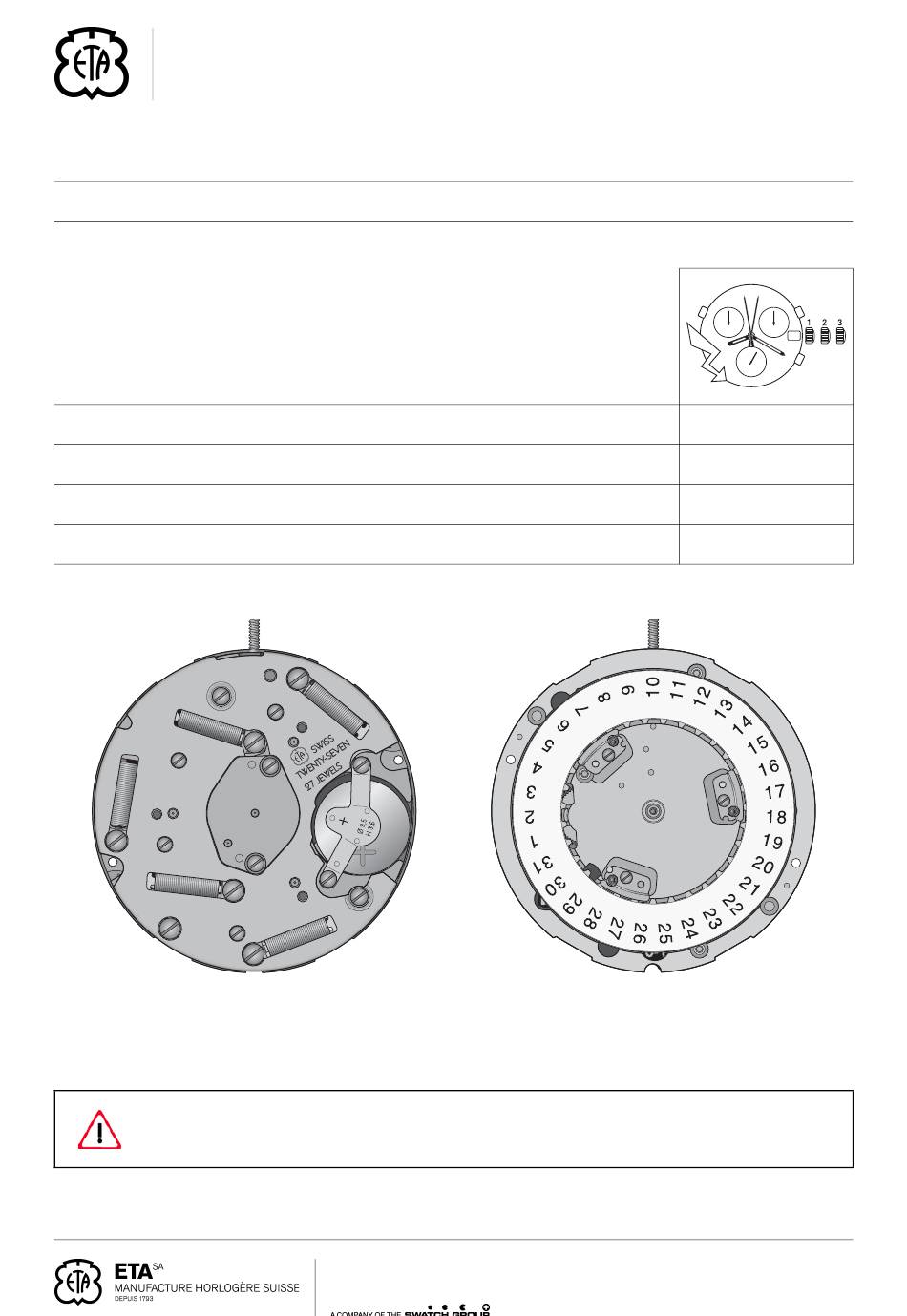

COMMUNICATION TECHNIQUE
TECHNISCHE MITTEILUNG
TECHNICAL COMMUNICATION

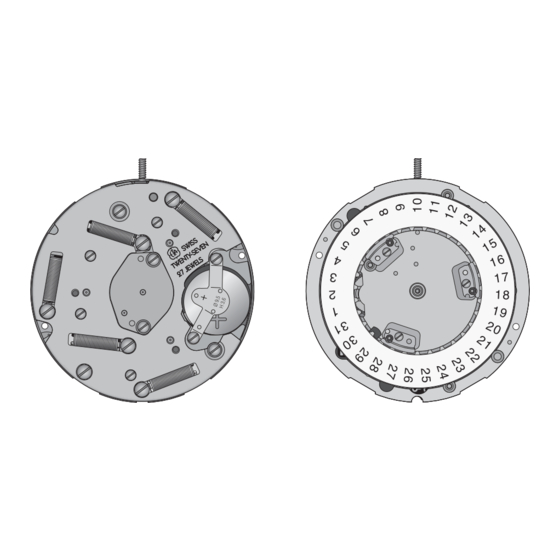

13 ¼´´´ ETA 251.292
13 ¼´´´ Ø 30,00 mm
Hauteur sur mouvement
Hauteur sur pile
Nombre de rubis
Fréquence
Les travaux de réparation et de révision ne doivent être effectués que par du personnel dûment formé.
Reparatur- und Revisionsarbeiten dürfen nur von ausgebildetem Fachpersonal ausgeführt werden.
The repair and reconditioning work must only be performed by properly trained personnel.
Höhe auf Werk
Höhe auf Batterie
Anzahl Rubine
Frequenz
ETA SA Manufacture Horlogère Suisse
Customer Service | Bahnhofstrasse 9 | P.O. Box 359 | 2540 Grenchen | Switzerland
Phone +41 (0)32 655 27 77 | Fax +41 (0)32 655 84 30 | etacs@eta.ch | www.eta.ch
Movement height
Height on battery
Number of jewels
Frequency
CT 251292 FDE 325067 03
20.07.2011
5,00 mm
5,00 mm
27
32'768 Hz
Advertisement
Related Manuals for Swatch ETA 251.292
Summary of Contents for Swatch ETA 251.292
- Page 1 COMMUNICATION TECHNIQUE TECHNISCHE MITTEILUNG TECHNICAL COMMUNICATION 13 ¼´´´ ETA 251.292 CT 251292 FDE 325067 03 20.07.2011 13 ¼´´´ Ø 30,00 mm Hauteur sur mouvement Höhe auf Werk Movement height 5,00 mm Hauteur sur pile Höhe auf Batterie Height on battery...
- Page 2 Informations générales Allgemeine Informationen General information Avant de démarrer les travaux, veuillez svp Diese "Technische Mitteilung" ist vor dem Before starting work, please study this étudier attentivement cette "Communica- Beginn der Arbeiten genaustens zu studie- "Technical communication" carefully. tion technique". ren.
- Page 3 Liste des fournitures - Bestandteilliste - List of components Numéro d’article Nr CS Artikelnummer Liste des fournitures Bestandteilliste List of components Article number 10.020.07 Var Platine garnie Ausgerüstete Werkplatte Main plate, mounted 10.021.07 - Platine supérieure, empierrée Obere Werkplatte, mit Steinen Upper plate, jewelled 10.048.07 - Pont de rouage, empierré...
- Page 4 Numéro d’article Nr CS Artikelnummer Liste des fournitures Bestandteilliste List of components Article number 8502 15.042.07 - Pont de roue compteuse de mi- Brücke für Minutenzählrad, mit Minute counting wheel bridge, nutes, empierré Steinen jewelled 8801 35.051.00 - Roue rattrapante, 60 s Doppelzeigerrad, 60 s Split–second wheel, 60 s 35.017.00 -...
- Page 5 Fournitures - Bestandteile - Materials 5101 100 Var 5110 242/1 255/1 405 Var 443/1 54038 58500 58502 15.050.01 2535/1 2543 2556 2557/1 Var 54060 54017 4012 4017 4021 4021 4000 2576 54060 4038 4211 4400 4401 4060 4060 4075 5445 52535 8059 4414...
- Page 6 Ordre d’assemblage - Montagereihenfolge - Order of assembly: Mise à l’heure et module électronique - Zeigerstellung und der Elektronik–Baugruppe - Handsetting and the electronic module 4401 4075 4075 4414 4414 4075 4000 4414 5445 242/1 443/1 255/1 2543 2556 2576 9411 CT 251292 FDE 325067 03 20.07.2011...
- Page 7 Position de la tige: À GAUCHE ! Montage de la mise à l’heure et du module électronique Position der Stellwelle: LINKS ! (Liste des fournitures par ordre d’assemblage) Handsetting stem position: LEFT ! Zusammenstellen der Zeigerstellung und der Elektronik-Baugruppe (Bestandteilliste in Montagereihenfolge) Assembling of the handsetting and the electronic module (Parts listed in order of assembly)
- Page 8 Ordre d’assemblage - Montagereihenfolge - Order of assembly: Circuit électronique et moteurs - Elektronischen Schaltkreises und Motoren - Electronic circuit and motors 54060 54060 4060 4060 4820/1 54060 4021 4017 4021 4060 4060 54060 4021 4021 54060 4060 4021 5101 5101 5101 4000...
- Page 9 Position de la tige: À GAUCHE ! Montage du circuit électronique et des moteurs Position der Stellwelle: LINKS ! (Liste des fournitures par ordre d’assemblage) Handsetting stem position: LEFT ! Zusammenstellen des elektronischen Schalt- kreises und der Motoren (Bestandteilliste in Montagereihenfolge) Assembling of the electronic circuit and the motors (Parts listed in order of assembly)
- Page 10 Ordre d’assemblage - Montagereihenfolge - Order of assembly: Partie chronographe - Chronograph–Teils - Chronograph part 4400 54038 4929 54038 4038 54060 54060 (a) 54060 4012 54017 54060 58500 58500 15.050.01 8500 15.050.07 8801 58502 5110 8027/1 5110 8059/1 4211 8020 8502 8027 8062...
- Page 11 Position de la tige: À GAUCHE ! Montage de la partie chronographe (Liste des fournitures par ordre d’assemblage) Position der Stellwelle: LINKS ! Zusammenstellen des Chronograph-Teils Handsetting stem position: LEFT ! (Bestandteilliste in Montagereihenfolge) Assembling of the chronograph part (Parts listed in order of assembly) 4211 (3x) 4211 (1x) 8801...
- Page 12 Ordre d’assemblage - Montagereihenfolge - Order of assembly: Mécanisme de calendrier - Kalendermechanismus - Calendar mechanism 52535 2535/1 52535 52535 2535/1 2535/1 2557/1 CT 251292 FDE 325067 03 20.07.2011 ETA SA Manufacture Horlogère Suisse...
- Page 13 Montage du mécanisme de calendrier (Liste des fournitures par ordre d’assemblage) Zusammenstellen des Kalendermechanismus (Bestandteilliste in Montagereihenfolge) Assembling of the calendar mechanism (Parts listed in order of assembly) 2535/1 (3x) 2557/1 52535 (3x) Lubrification - Schmierung - Lubrication Moebius Huile épaisse ou graisse HP-1300 Dickflüssiges Öl oder Fett ou / oder / or...
- Page 14 Contrôles électriques - Elektrische Kontrollen - Electrical Tests CT 251292 FDE 325067 03 20.07.2011 ETA SA Manufacture Horlogère Suisse...
- Page 15 Contrôles électriques - Elektrische Kontrollen - Electrical Tests Position Echelle de mesure Mesure Contrôle Remarques Messpunkt Einstellung Messgerät Messung Kontrolle Bemerkungen Position Setting of apparatus Measurement Test Remarks Tension de la pile La tension de la pile doit être contrôlée hors mouvement. Spannung der Batterie Die Spannung der Batterie muss 1,55 V...
- Page 16 Rouages des compteurs - Zählerräder - Counter wheels 5. Compteur 1/10 seconde 1. Compteur 30 minutes Zähler 1/10 Sekunde Zähler 30 Minuten Counter 30 minutes Counter 1/10 second 8027/1 8020 Bras Bras 4 Arme 5 Arme Arms Arms 4211 8062 8059/1 8059/1 Saignées...
- Page 17 INITIALISATION DES AIGUILLES DU CHRONOGRAPHE CORRECTIONS HEURE ET DATE Après un changement de pile ou exceptionnellement en cas de dérangement, il est nécessaire d’initialiser les aiguilles du chro- nographe à zéro (origine). Mise à 0 du compteur Mise à 0 de l'aiguille 30 minutes rattrapante Mise à...
- Page 18 CT 251292 FDE 325067 03 20.07.2011 ETA SA Manufacture Horlogère Suisse...
- Page 19 Cette page est laissée vide Diese Seite wird absichtlich leer This page has deliberately been intentionnellement en cas d’impression gelassen für den Fall, dass im left blank in case of A3 format au format A3. A3-Format gedruckt wird. printing. CT 251292 FDE 325067 03 20.07.2011 ETA SA Manufacture Horlogère Suisse...
-
Page 20: Customer Service
13 ¼´´´ ETA 251.292 CT 251292 FDE 325067 03 20.07.2011 Modifications comparées aux versions Änderungen gegenüber vorher- Modifications compared with previous précédentes du document gehenden Dokumentversionen document versions Date Page Version Datum Modification Änderung Modification Seite Date Page 20.07.2011 Correction symbole...
