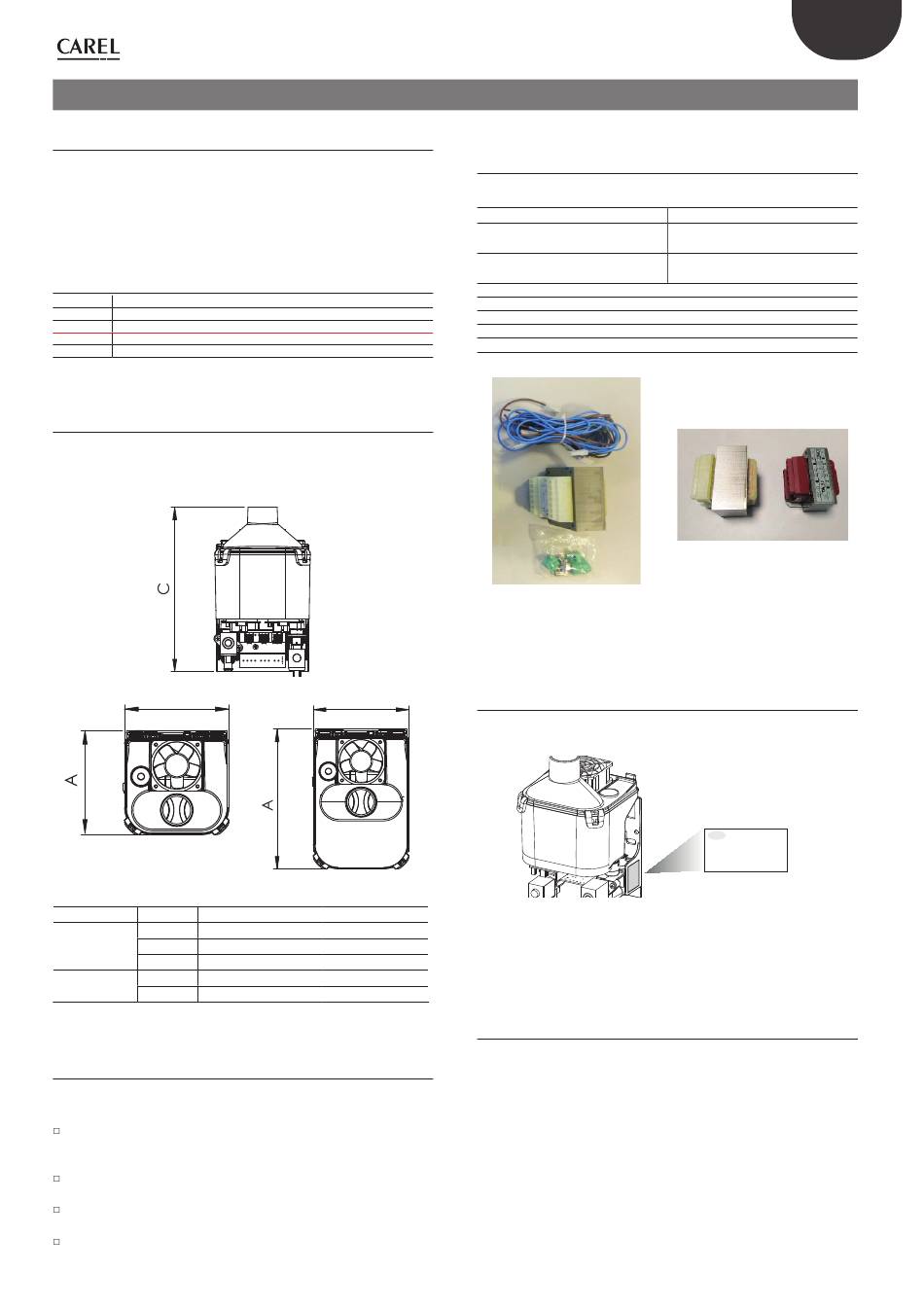

3.1 humiSonic (UU01*)

Ultrazvukové zvlhčovače lze využít v řadě aplikací, např. datacentrech,
klimatických komorách, jednotkách přesné klimatizace a při skladování
potravin, k regulaci relativní vlhkosti vzduchu. Verze s 2 rezonátory
(UU01F) byla navržena speciálně k zabudování do fancoilů. Jednotlivé
verze vytvářejí a předávají do proudícího vzduchu velmi jemné kapky
vody v množství 0,5 l/h (UU01F) nebo 1 l/h (UU01G).
3.2 Název/čísla dílu
Kód Popis
UU01FD Kompaktní ultrazvukový zvlhčovač, 0,5 l/h, 230V - 1~
UU01F1 Kompaktní ultrazvukový zvlhčovač, 0,5 l/h, 115V - 1~
UU01GD Kompaktní ultrazvukový zvlhčovač, 1 l/h, 230V - 1~
UU01G1 Kompaktní ultrazvukový zvlhčovač, 1 l/h, 115V - 1~
3.3 Rozměry a hmotnosti
Model s 1 piezoelektrickým
měničem
B
Obr. 3.a
rozměr v mm A
(")
B
C
hmotnost v s obalem
kg (lb)
prázdný
3.4 Otevření balení
UPOZORNĚNÍ: pád nebo náraz zvlhčovače může nenávratně poškodit
jeho vnitřní součásti.
Při dodání se ujistěte, zda je obal zařízení neporušený a případné
poškození, které mohlo vzniknout neopatrnou nebo nevhodně
provedenou přepravou, neprodleně písemně oznamte přepravci.
Před vybalením z přepravního obalu přesuňte zvlhčovač na místo
instalace a při manipulaci uchopte hrdlo zespodu.
Otevřete lepenkovou krabici, odstraňte ochranný materiál a vyjměte
zvlhčovač.
Jednotka musí být před instalací uložena na suchém místě.
3. VŠEOBECNÝ POPIS
Tab. 3.a
Model se 2
piezoelektrickými
měniči
B
UU01F UU01G
121 (4,76) 185 (7,28)
125 (4,92) 125 (4,92)
221 (8,70) 216 (8,50)
3,9 (8,60) 5,5 (12,13)
2,8 (6,17) 4,4 (9,7)
Tab. 3.b
3.5 Dodávaný materiál
Zkontrolujte, zda dodávka obsahuje následující:
230 V
1 transformátor: 230 V primární a
duální sekundární, 50 V a 24 V
-
Elektrické přípojky
L-kus (přívod vody)
Obr. 3.b
UPOZORNĚNÍ: na modelu 230 V zůstává nevyužita dvojice vodičů
označených L a N.
3.6 Identifikační štítek
Identifikace zvlhčovače je uvedena na štítku obalu a identifikačním štítku.
UPOZORNĚNÍ: nedovolená manipulace, odstraňování identifikačního
štítku nebo jeho absence nebo cokoliv jiného, co znemožňuje určitou
identifikaci výrobku, ztíží provádění instalace nebo údržby zařízení.

3.7 Poloha

•
Produkt je určen k montáží do jednotky fancoilu. Se zvlhčovačem smí
manipulovat pouze odborně vyškolený personál;
•
zkontrolujte, zda je zvlhčovač instalován vodorovně, po stranách
dodržte minimální odstup 200 mm, aby bylo místo k provádění údržby;
•
zvlhčovač umístěte tak, aby se vodní mlha dostávala nad výměník
jednotky fancoil;
•
transformátor umístěte na místo, kde bude chráněn před možným
únikem vody, v žádném případě ne pod zvlhčovač.
7 "Ultrasound for fancoil" +0300059CS - rel. 1.6 - 06.10.2020
Model
115 V
1 transformátor: 115 V primární a
sekundární 50 V
1 transformátor: 115 V primární a
sekundární 24 V
Elektroinstalace
2 šrouby
Návod k obsluze
Obr. 3.c
15-Jan-2019
Date
Rev. 2.0
A 0 00 05***
S.N.
UU01
****
Code
Obr. 3.d
