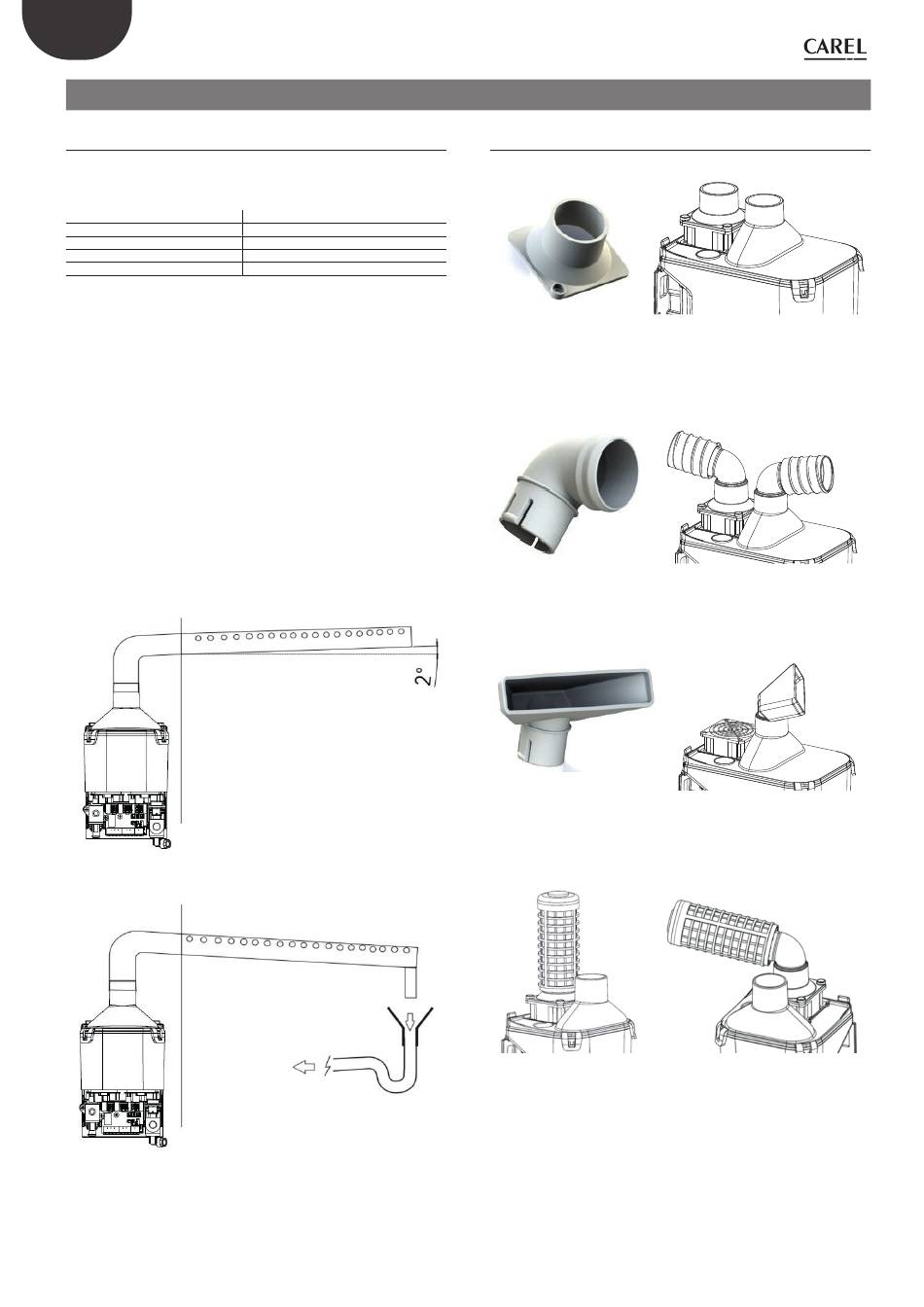

5.1 Rozvod atomizované vody
UPOZORNĚNÍ : přívodní hadice rozprašované vody, rozvaděč, ventilátorový
dopravník, kolenový spoj a difuzér nejsou součástí dodávky zvlhčovače.
Kód
UUKDP02500
UUKDP05300
UUKDP06100
UUKDP08500
Požadavky
•
přívodní hadice zvlhčovače vnější Ø 40 mm ;
•
zajistěte plochu výstupu rozprašované vody o velikosti 1100 mm2
(např. 22 otvorů o průměru 8 mm);
•
musí-li zákazník poskytnout rozvaděč o různé délce, je důležité dodržet
maximální délku 1 m. V případě větší délky se obraťte na servisní
oddělení společnosti Carel;
•
hadice vedoucí k rozvaděči by měla mít minimální vzestupný sklon
2°, aby případný kondenzát proudil zpět do zvlhčovače nebo do
speciálního systému odvodu kondenzátu;
•
zkontrolujte, zda nedochází k úniku kondenzátu z rozvaděče vodních
par;
•
umístěte rozdělovač tak, aby vzduch neproudil proti okolním
předmětům (minimální vzdálenost 10 cm);
•
ohyby nebo ucpání hadice mohou způsobit tvorbu a snížení přívodu
kondenzátu;
•
vyvarujte se zatížení, které by mohlo způsobit mechanické namáhání
výstupního konektoru zvlhčovače.
"Ultrasound for fancoil" +0300059CS - rel. 1.6 - 06.10.2020
5. DISTRIBUCE VODNÍ MLHY
Délka (mm)
250
530
610
850
Obr. 5.a
Obr. 5.b
5.2 Příslušenství
Ventilátorový dopravník
Dopravník průtoku vzduchu UUKCY00000 může být instalován na horní
straně ventilátoru (po odstranění ochranné mřížky) tak, aby nasával
vzduch z jiného místa, než kde je instalováno zařízení humiSonic.
Kolenový spoj
Kolenový spoj UUKHS00000 lze namontovat na kryt a/nebo ventilátorový
dopravník, aby se snížila celková výška zabíraná výrobkem.
Difuzér
Difuzér UUKDF00000 lze nainstalovat na kryt, aby bylo možné dodávat
rozprašovanou vodu přímo do místnosti.
Filtr: 50 mikronů
Na ventilátor lze nainstalovat filtr UUKFL00000 pomocí dopravníku (s
kolenem nebo bez). Filtr je dodáván demontován (krytka není nainstalována),
protože na jedné straně je možné ho namontovat na dopravník, na druhé
straně na koleno (montáž s mírným přesahem). Po namontování zasuňte
krytku. Filtr je nutno pravidelně čistit (tlakovým vzduchem nebo tekoucí
vodou): frekvence závisí na prostředí, ve kterém je systém nainstalován.
Vlastnosti filtru: 50 mikronů, V = 13 cm, H = 5 cm
Hadice (označení UUKPE00100)
10
Obr. 5.c
Obr. 5.d
Obr. 5.e
Obr. 5.f
