CZE
VAROVÁNÍ:
Nebezpečí zasažení elektrickým proudem. Před zahájením
elektroinstalace musí být spotřebič odpojen od napájení a musí být zajištěn
proti zapnutí. Odpojení napájení je třeba ověřit měřením.
UPOZORNĚNÍ: Správné zapojení ultrazvukového zvlhčovače je odpovědností
montéra výrobce konečného zařízení, jak požadují požadavky normy IEC EN
60335-1.

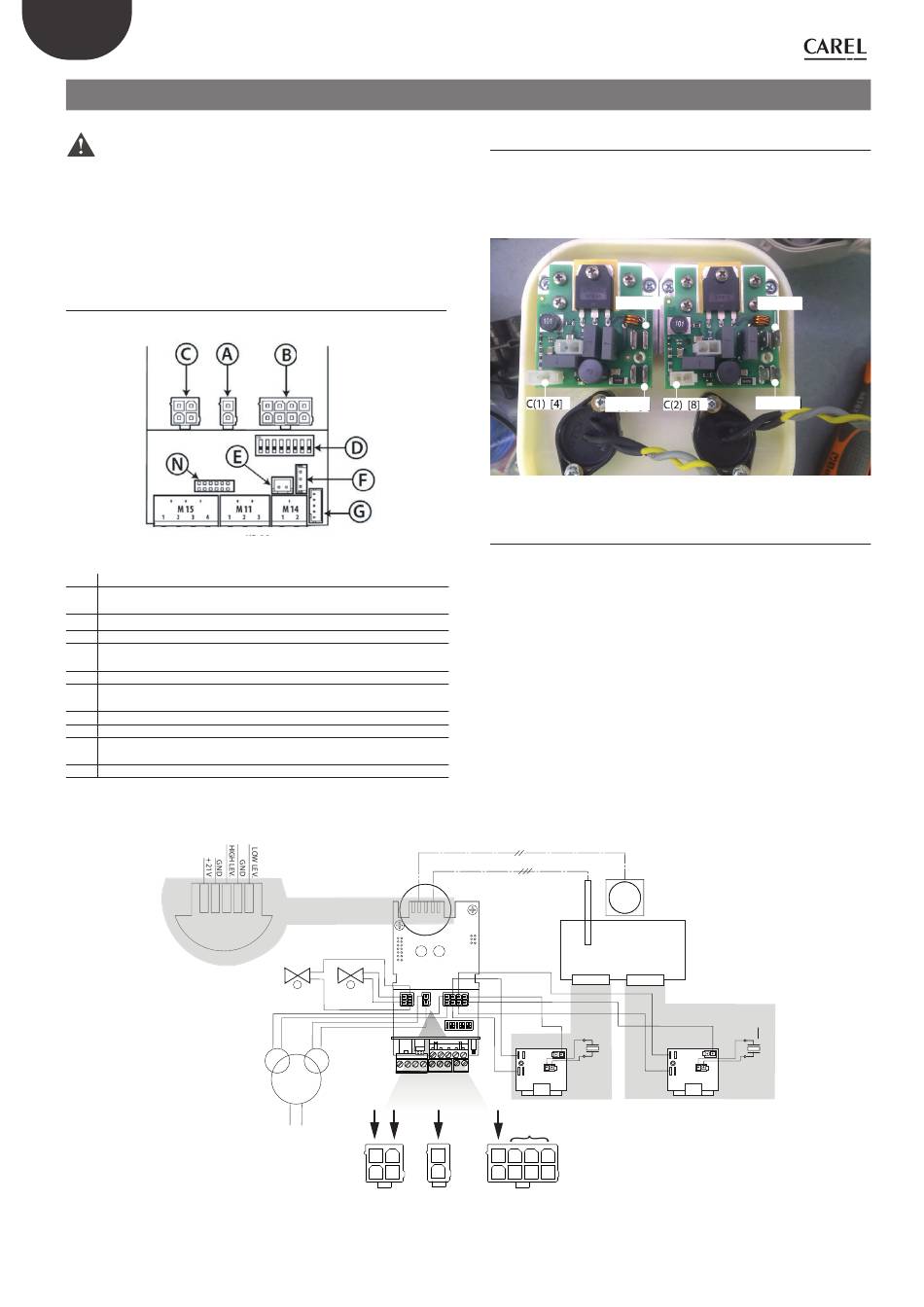

6.1 Elektroinstalace

Hlavní panel
Popis
A Přívod napájení do panelu z transformátoru 24V
B Ovladače napájecího a ovládacího kabelu;
Přívod napájení do panelu z transformátoru 50V
C Silové kabely ventilů (L odvodnění / R plnění)
D Konfigurační přepínač
E Vstup TAM (proudový transformátor) pro měření proudu na externím
ventilátoru
F (pro tuto aplikaci se nepoužívá)
G Připojení snímače teploty a vlhkosti TH (digitální sériový IIC, číslo dílu:
HYHU000000) doplňkový.
M14 Dálkové zap./vyp. (M14.1-M14.2)
M11 RS4845 sériový (M11)
M15 - N.O. signální relé (M15.1-M15.2)
- 30 Vdc výstup (24 Vac usměrněné, max. 3W) (M15.3-M15.4)
N Připojení pomocné karty
Elektrická zapojení
LEVEL FLOW SWITCH
FAN
"Ultrasound for fancoil" +0300059CS - rel. 1.6 - 06.10.2020
6. ELEKTRICKÉ PŘIPOJENÍ
Obr. 6.a
Drain
Fill
valve
valve
F D
L N
L N
50 Vac
24 Vac
Drain Fill
L N
230 Vac
C
Obr. 6.b
6.2 Vnitřní elektrické přípojky
1. Připojte vodiče z konektoru C k plnicím a vypouštěcím ventilům.
2. Připojte napájecí a ovládací kabely ke kartě (kartách) ovladače
umístěným pod nádrží podle schématu zapojení a sítotisku na
kabelech (viz foto).
6.3 Napájecí zdroj
•
Zkontrolujte, zda napájecí napětí spotřebiče odpovídá hodnotě
uvedené na typovém štítku.
•
Připojte výstup transformátoru 50 Vac ke svorkám 1 a 5 na konektoru B.
•
Připojte výstup transformátoru 24 Vac ke svorkám na konektoru A.
•
Připojte přívodní kabel transformátoru do sítě. Elektrické vedení
zvlhčovače musí být vybaveno odpojovačem.
POZNÁMKA: Aby se zabránilo nechtěnému rušení, musí být silové
kabely odděleny od signálních kabelů snímače.
Po dokončení připojení napájení a přívodu vody je zvlhčovač připraven
k provozu.
Level flow
switch
Control
board
+ GND
Driver
24Vac 50Vac
Drivers
1 2 3 4
A
B
5 6 7 8
12
48(1)-[6]
48(2)-[7]
48(1)+[2] 48(2)+[3]
Obr. 6.c
Fan
Pool
Piezoelectric
transducer
Driver
