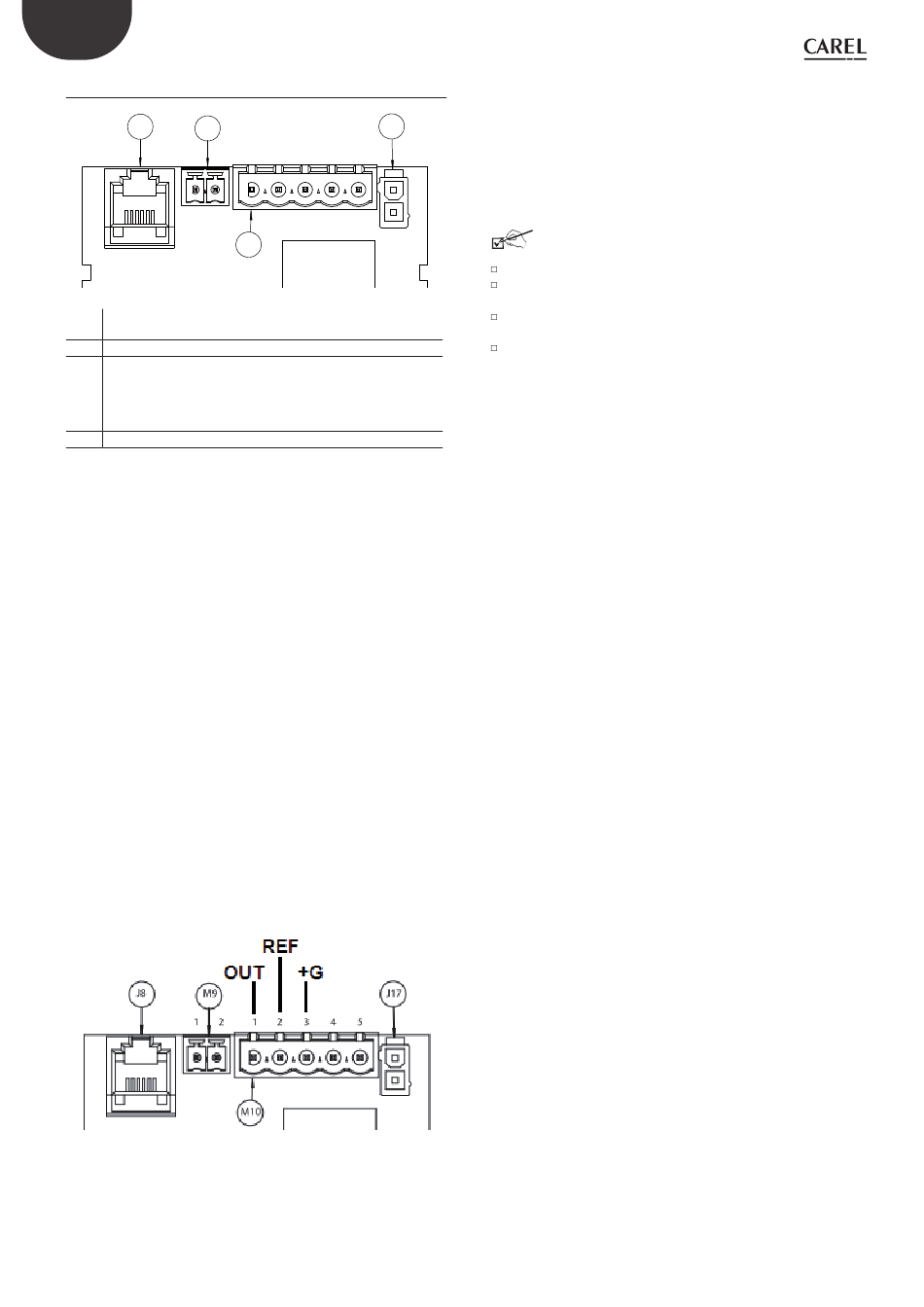

6.6 Připojení přídavné karty (doplňkové)
J8 M9
1 2
J8 připojení svorky tLAN (doplňkové) se zdrojem napájení 30 Vdc
(24 Vac usměrněný)
M9 sériový konektor tLAN AUX
M10 M10.1 - + Analogový proporcionální regulátor/sonda/humidistat
M10.2 - + reference signálu GND
M10.3 - +21Vdc pro napájení aktivní sondy
M10.4 - N.U.
M10.5 - N.U.
J17 AUX vstup - N.U.
Přídavná karta má následující přípojky:
OVLADAČ ON/OFF (humidistat nebo dálkový spínač)
•
vstupy propojek M14.1 a M14.2 (aktivovat) na hlavním panelu;
•
připojit svorky M10.1 a M10.2 na humidistat nebo dálkový spínač
(beznapěťový kontakt)
•
nastavit parametr A0=0 pro aktivaci provozu zapnuto/vypnuto (viz
kapitola „Konfigurační parametry").
EXTERNÍ PROPORCIONÁLNÍ OVLADAČ (modulace)
•
vstupy propojek M14.1 a M14.2 (aktivovat) na hlavním panelu;
•
Připojte svorky M10.1 a M10.2 (příkaz k produkci) k externímu
regulátoru.
•
nastavit parametr A0=1 pro aktivaci regulace modulace (viz kapitola
„Konfigurační parametry")
•
a parametr A2 v závislosti na zvoleném signálu (0 až 10 V, 2 až 10 V, 0 až
20, 4 až 20 mA) (viz kapitola „Konfigurační parametry").
ŘÍZENÍ POMOCÍ SNÍMAČE VLHKOSTI ZNAČKY CAREL
•
vstupy propojek M14.1 a M14.2 (aktivovat) na hlavním panelu;
•
připojte sondu ke svorkám M10.1, M10.2. Napájecí vedení M10.3 lze
připojit kabelem o maximální délce 2 m (6,6 stop); pro větší napětí
použijte vnější napájecí zdroj se signálovou zemí elektricky připojenou
k signálové zemině ovladače.
•
nastavte parametr A0=2 pro aktivaci řízení sondy (viz kapitola
„Konfigurační parametry") a parametr A2 v závislosti na zvoleném
signálu (0 až 10 V, 2 až 10 V, 0 až 20, 4 až 20 mA) (viz. kapitola
„Konfigurační parametry").
Pokud jsou použity sondy jiné značky než CAREL, zkontrolujte následující:
•
Napěťový signál: 0 až 10 Vdc, 2 až 10 Vdc, svorka M10.1 (ZEM: M10.2);
•
Proudový signál: 4 až 20, 0 až 20 mA, svorka M10.1 (ZEM: M10.2).
"Ultrasound for fancoil" +0300059CS - rel. 1.6 - 06.10.2020
J17
+ GND 21Vdc
1 2 3 4 5
M10
Obr. 6.i
Obr. 6.j
UMOŽNIT SONDU TH JAKO LIMIT VLHKOSTI A TEPLOTY ROSNÉHO
BODU
V ovládacích režimech A0=0, A0=1, A0=2 lze použít zabudovanou sondu
vlhkosti TH jako limitní sondu, resp. nastavení parametru bH=1, resp.
bH=2. Mezní nastavený bod a proporcionální pásmo jsou nastaveny
parametry SL a bL.
Závěrečné kontroly
Následující podmínky představují správné elektrické připojení:
jmenovité napětí přiváděné do zvlhčovače odpovídá napětí na štítku;
byl instalován hlavní vypínač, který umožňuje odpojit zvlhčovač od
elektrického napájení;
svorky M14.1 a M14.2 jsou propojeny nebo připojeny ke kontaktu pro
ovládání;
pokud je zvlhčovač ovládán externím regulátorem (s přídavnou
kartou), zemnění signálu je elektricky připojeno k zemnění regulátoru.
