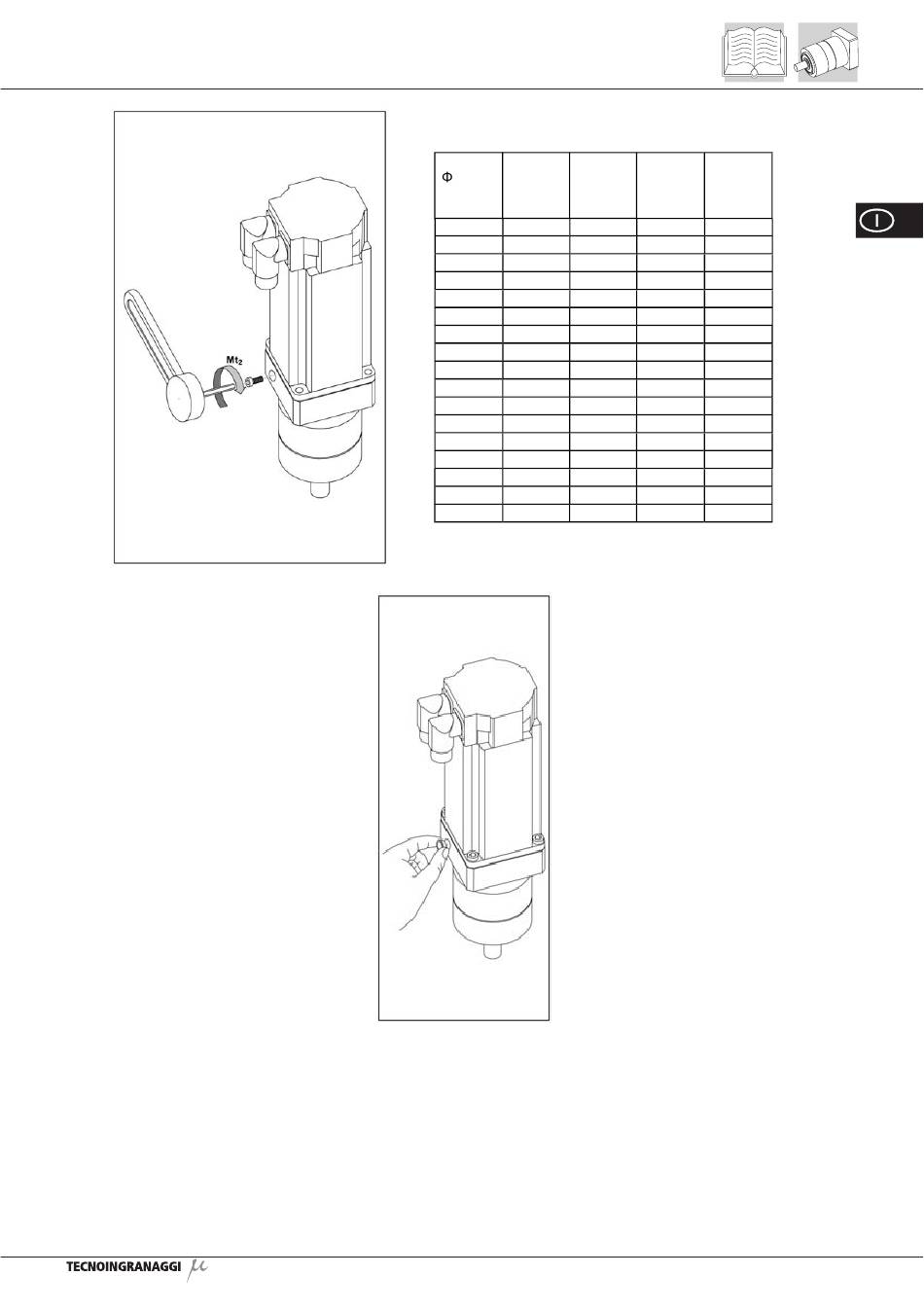

5. Re-inserire il tappo di chiusura nel foro della flangia di adattamento.
Coppia di
albero Vite
serraggio
motore morsetto
[Nm]
6 / 6.35 M4 5
7 M4 5
8 M4 5
9 / 9.52 M4 5
11 M4 5
12 / 12.7 M4 5
14 M4 5
9 M5 9
11 M6 11
12 / 12.7 M6 11
14 M6 11
15 / 15.875 M6 11
16 M6 11
19 M6 11
24 M6 14
28 M8 20
32 M8 20
Coppia Coppia
trasmessa trasmessa
con 20°C con 90°C
[Nm] [Nm]
9 6
9 6
11 8
14 11
19 15
18 14
22 18
20 15
20 15
35 25
35 25
50 45
50 45
120 90
120 90
120 100
160 100
7
