6 MONTAGE DU REDUCTEUR SUR LA MACHINE
Sur la surface antérieure du réducteur sont présents 4 trous taraudés pour la fixation du réducteur à la
machine commandée. Avant l'introduction des vis, appliquer sur celles-ci une petite quantité de produit
anti-dé vissage, par exemple Loctite 243. Respecter le type de vis et les couples respectifs de serrage
indiqués dans le tableau suivant:
LC 050
LC 070
LC 090
LC 120

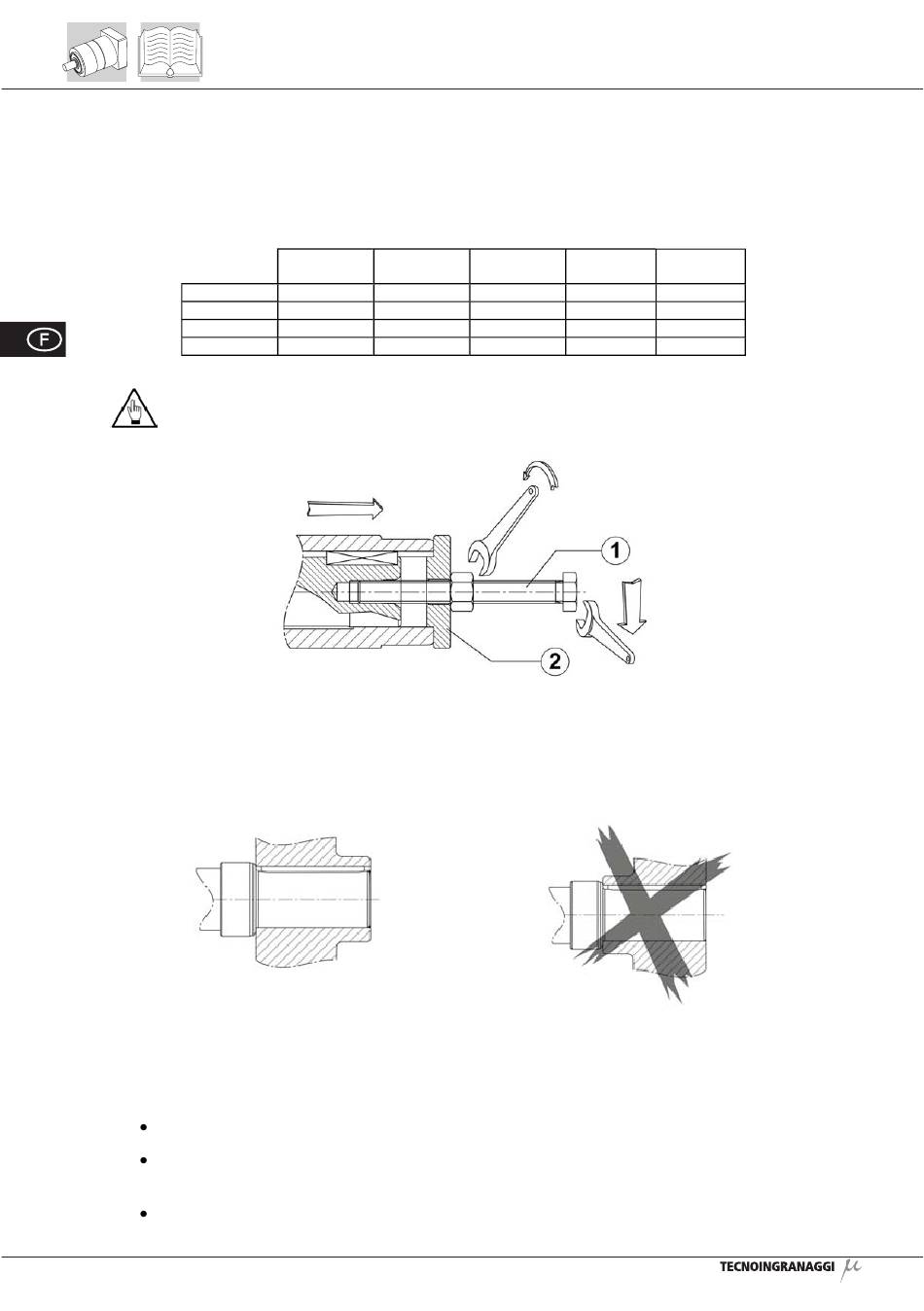

Pour le montage d'organes de transmission sur l' arbre lent, ne pas se servir de marteaux ou
d'autres instruments, pour ne pas endommager les arbres ou les supports du ré ducteur. La
procédure à respecter est présentée dans le schéma suivant :
La tige de renfort (1) et la rondelle (2) montrés dans la figure, ne font pas partie du matériel fournis.
Afin de minimiser les forces qui agissent sur les supports des arbres, dans le cas du montage
d'éléments de transmission munis de moyeu asymétrique, il est conseillé la disposition représent é
dans le schéma (A) présenté en bas:
7 ESSAI DU REDUCTEUR
Avant de le mettre en marche, vérifier :
que la machine incorporant le réducteur soit conforme à la Directive Machines 98/37/CE et à
toute autre réglementation en matière de sécurité en vigueur et applicable au cas spécifique
la conformité et le fonctionnement correct des installations électriques d' alimentation et de
commande selon la norme EN 60204-1, ainsi que de celle de mise à la terre selon la norme EN
50014,
qu'il n'y ai pas de trace de pertes de lubrifiant des joints ou d'endommagements externes.
44
classe de
Trou taraudé
résistance
M4
10.9
M5
10.9
M6
10.9
M8
10.9
(A)
couple de
classe de
serrage [Nm]
résistance
4.1
12.9
8.1
12.9
14
12.9
34
12.9
couple de
serrage [Nm]
4.95
9.7
16.5
40
