6 MONTAJE DEL REDUCTOR EN LA MÄQUINA
En la superficie frontal del reductor existen 4 taladros roscados para la fijació n del reductor a la
máquina conducida. Antes de colocar los tornillos, aplicar sobre éstos una pequeñ a cantidad de
producto de fijación de tornillos p.e. Loctite 243. Ceñ irse al tipo de tornillo y al correspondiente par de
apriete especificado en la tabla siguiente:
LC 050
LC 070
LC 090
LC 120

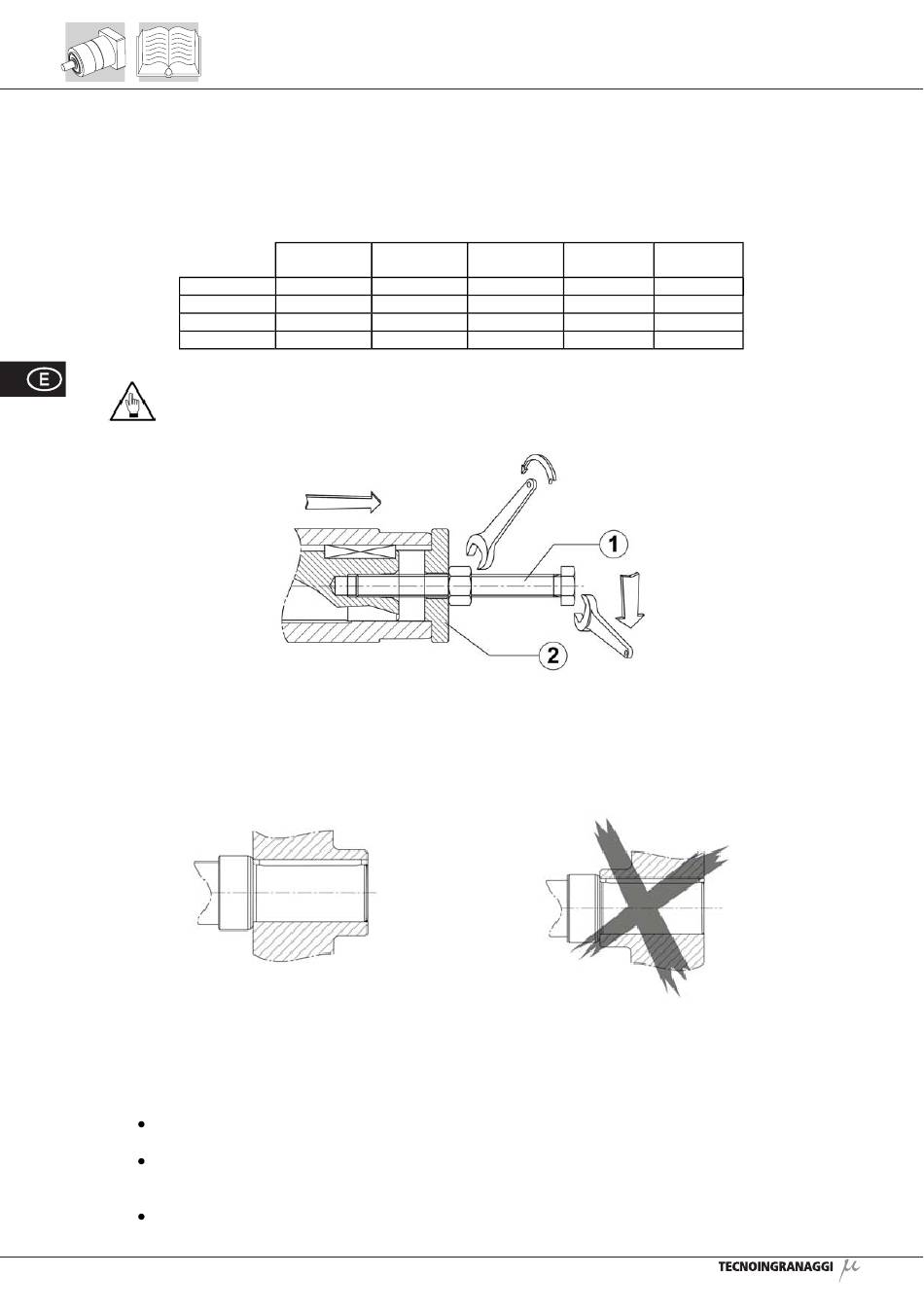

Para el montaje de los órganos de transmisió n en el eje de salida no utilizar martillos u otros
instrumentos que puedan dañ ar los ejes o los soportes del reductor. Por el contrario, proceder
como se ilustra en el esquema siguiente:
El tirante (1) y la arandela (2) ilustrados en la figura no están incluidos en el suministro.
Con el fin de minimizar la fuerza resultante sobre los soportes de los ejes, cuando se montan ó rganos
de transmisión con cubo asimétrico, es aconsejable efectuar la disposició n ilustrada en el esquema
(A) más abajo incluido:
7 VERIFICACIÓN DEL REDUCTOR
Antes de la puesta en marcha, verificar:
que la máquina a la que se incorpora el reductor esté conforme con la Directiva Má quina
98/37/CE y otras, eventuales, normativas de seguridad vigentes y específicamente aplicables
la idoneidad y el correcto funcionamiento de las instalaciones eléctricas de alimentació n y
accionamiento sigan la norma EN 60204 -1, además de la toma de tierra, según la norma EN
50014
Que no existan signos de pérdidas de lubricante por las juntas o daños externos.
56
Taladro Clase de
roscado resistencia
M4 10.9
M5 10.9
M6 10.9
M8 10.9
ar los ejes o los soportes del reductor. Por el contrario, proceder
(A)
Par de apriete Clase de
[Nm] resistencia
4.1 12.9
8.1 12.9
14 12.9
34 12.9
Par de
apriete [Nm]
4.95
9.7
16.5
40
