6 INSTALLATION DES GETRIEBES IN DIE MASCHINE

Auf der Getriebevorderseite befinden sich vier Gewindebohrungen, mit deren Hilfe das Getriebe an der
entsprechenden Maschine befestigt werden kann. Auf die Schrauben vor dem Eindrehen eine dü nne
Schicht Gewindehaftmittel auftragen, z.B. Loctite 243. Bitte entnehmen Sie den Schraubentyp und das
dazugehörige Anzugsmoment der nachstehenden Tabelle.
Gewindebohrung Festigkeitsklasse
LC 050
LC 070
LC 090
LC 120
Bei der Montage der Antriebsteile auf die Abtriebswelle keine Hä mmer oder andere Werkzeuge
einsetzen, damit die Wellen und die Halterungen des Getriebes nicht beschä digt werden.
Gehen Sie wie im Folgenden beschrieben vor:

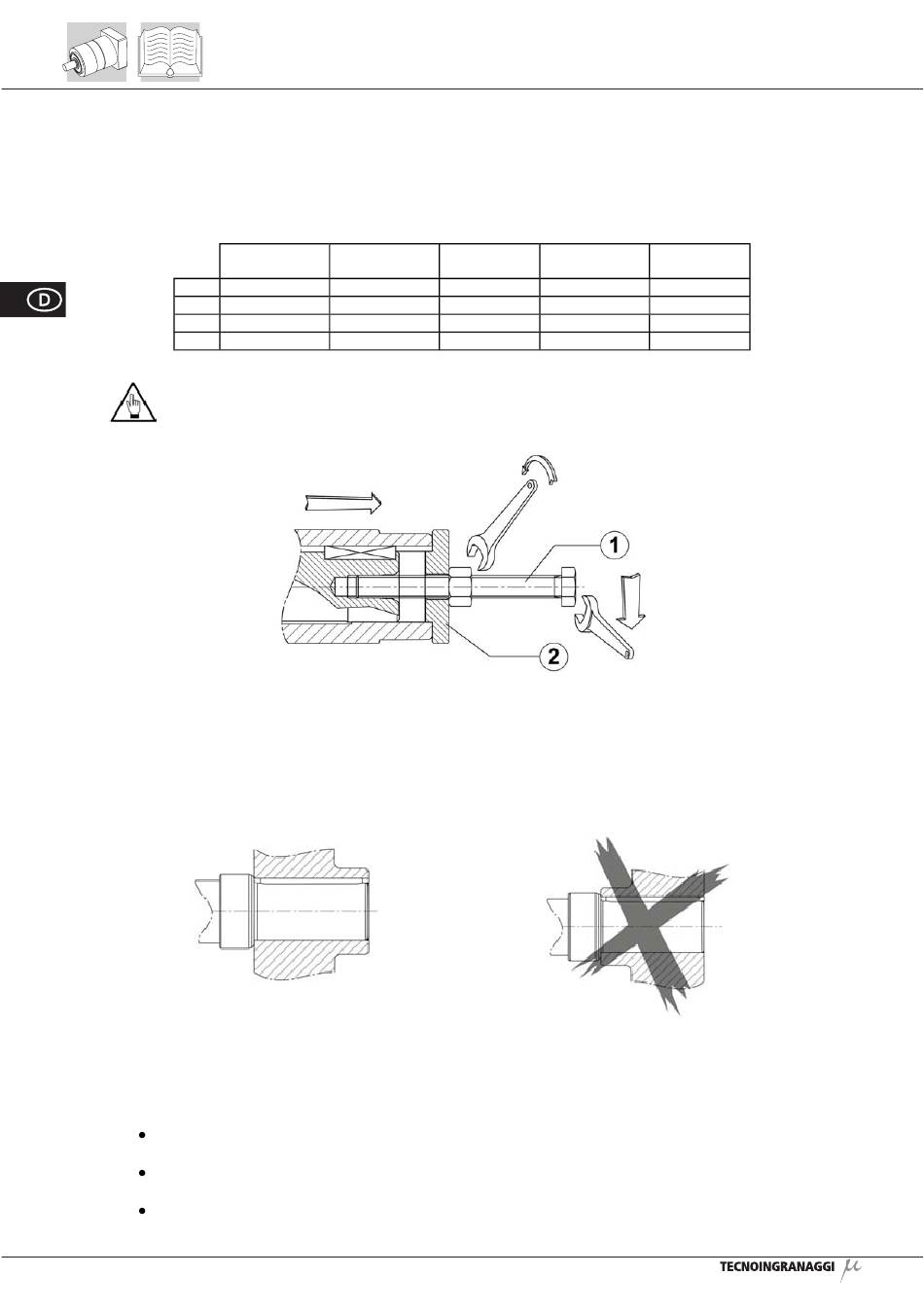

Die in der Abbildung gezeigte Zugstrebe (1) und die Absatzscheibe (2) gehö ren nicht zum
Lieferumfang.
Um die auf die Wellenhalterungen einwirkenden Krä fte beim Einbau von Antriebsteilen mit
asymmetrischer Nabe gering zu halten, wird die Anordnung in der unten gezeigten Darstellung (A)
empfohlen:

7 ABNAHME DES GETRIEBES

Vor dem Start folgendes kontrollieren:
Die Maschine, in der das Getriebe montiert wird, muss der Maschinenrichtlinie 98/37/EG und
evtl. anderen geltenden und speziell anzuwendenden Sicherheitsnormen entsprechen.
Die Eignung und der korrekte Betrieb der Stromversorgungs- und Steuerungsanlagen mü ssen
der Norm EN 60204 -1 und die Erdung der Norm EN 50014 entsprechen.
dass keine Anzeichen auf Schmiermittellecks an den Dichtungen oder auf äußere Schä den
bestehen.
32
M4 10.9
M5 10.9
M6 10.9
M8 10.9
(A)
Anzugsmoment
Festigkeitsklasse
[Nm]
4.1 12.9
8.1 12.9
14 12.9
34 12.9
Anzugsmoment
[Nm]
4.95
9.7
16.5
40
