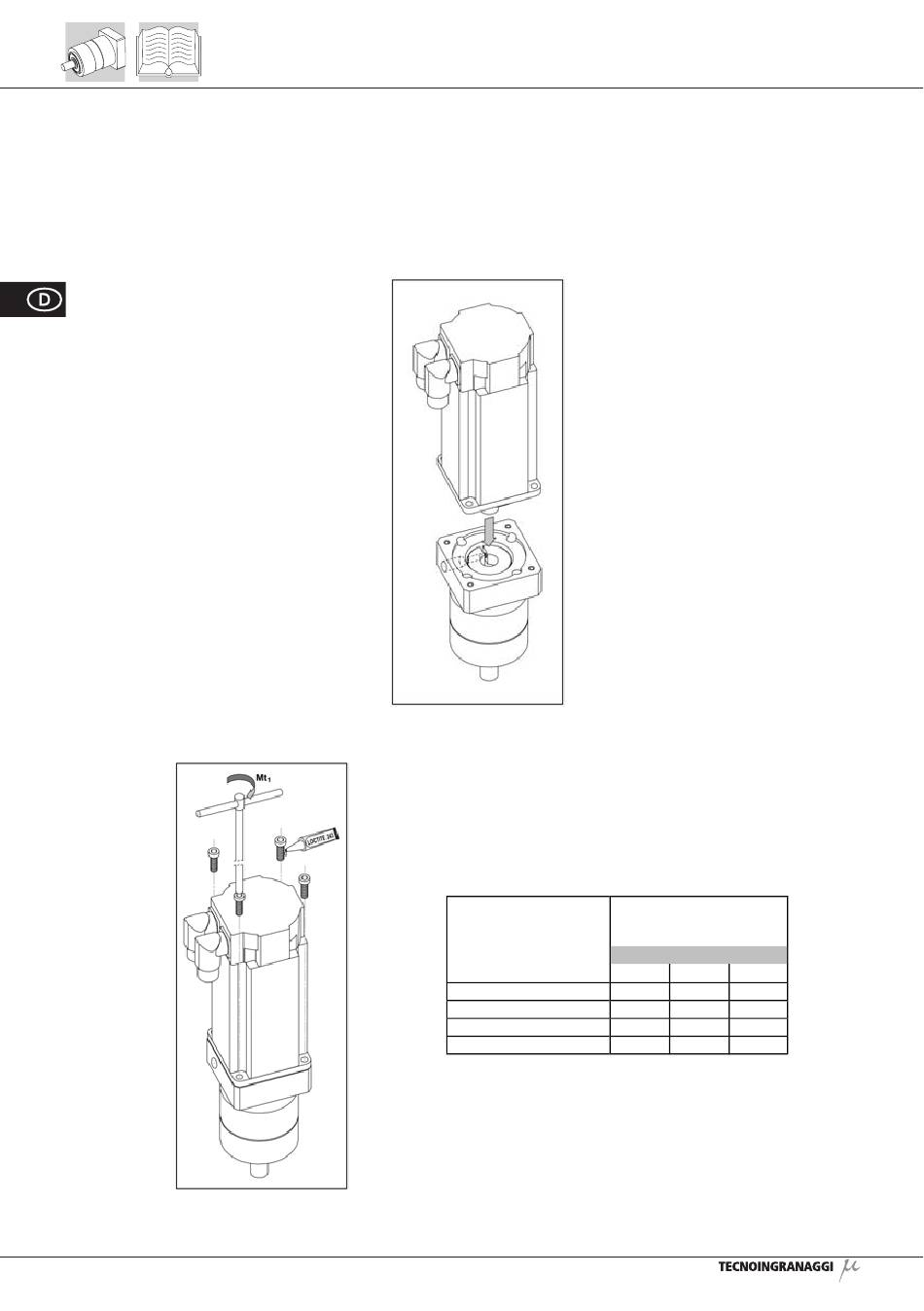

5.2 MONTAGE DES ELEKTROMOTORS

1. Drehen Sie die Motorwelle so, dass der Sitz der Passfeder mit der Kerbe der Schrumpfscheibe
übereinstimmt.
2. Passen Sie die Flansche von Motor und Getriebe aneinander an, bis sie sauber aufeinander
liegen. Vermeiden Sie zu kräftige Stöße.
WARNUNG
Übermäßig hohe Kräfte, die auf den Motor wirken, können Beschädigungen am Getriebe
oder am Motor selbst verursachen.
3. Tragen Sie
Verbindungsschrauben auf und ziehen Sie diese auf das in der folgenden Tabelle angegebene
Anzugsmoment fest:
4. Ziehen Sie die Verschlussschraube der Schrumpfscheibe mit einem auf das jeweilige
Drehmoment voreingestellten Drehmomentschlüssel auf das in der nachstehenden Tabelle
30
eine dünne Schicht
Schraubendurchmesser
Gewindehaftmittel, z.B.
Anzugsmomente der
Befestigungsschrauben
8.8
M4 2.9
M5 5.75
M6 9.9
M8 24
Loctite 243, auf die
[Nm]
Festigkeitsklasse
10.9 12.9
4.1 4.95
8.1 9.7
14 16.5
34 40
