3.2 Mechanical installation

DANGER
Electric shock
Death or serious personal injury
- Switch off the power supply before
starting any work on the product.
- Make sure that the power supply cannot
be accidentally switched on.
CAUTION
Sharp element
Minor or moderate personal injury
- Wear personal protective equipment.
- Unilift AP35, AP50: Make sure that
persons cannot come into contact with
the pump impeller.
Do not install the pump hanging from the
electric cable or the outlet pipe.
3.2.1 Foundation
Place the pump on a plate or on bricks so that the
inlet strainer is free of sludge, mud or similar
materials. See fig. 2.
•
•
•
• •
• •
• • •
• • •
• •
• • • •
• •
• • • • • •
• •
• •
• • •
• • •
•
• •
• • •
• •
•
• •
• •
•
• • •
•
• •
• •
•
•
• • • • •
•
• •
•
• • •
•
• •
• •
•
• • •
• •
• • • •
• • •
•
• • • •
•
• • • •
• • •
•
• • •
• •
• •
•
• • • • •
•
• • • •
• • •
• •
• •
•
•
•
• •
•
• • •
•
• • •
• •
•
• •
• •
•
• •
• • • •
•
• • •
• •
• • •
• • •
•
• • • •
• • • •
• • • •
• • • •
• • • • • • • •
• •
• • • • • • • •
• • • • • • • •
• • • • • • • • • • •
• • • • • •
• • • • • • •
•
• • • • • • • • • •
• • • • •
• • • • • • • • • • • •
• • • • • • • •
• • • •
• • • • •
• • • • • •
• • • • • • • •
• • •

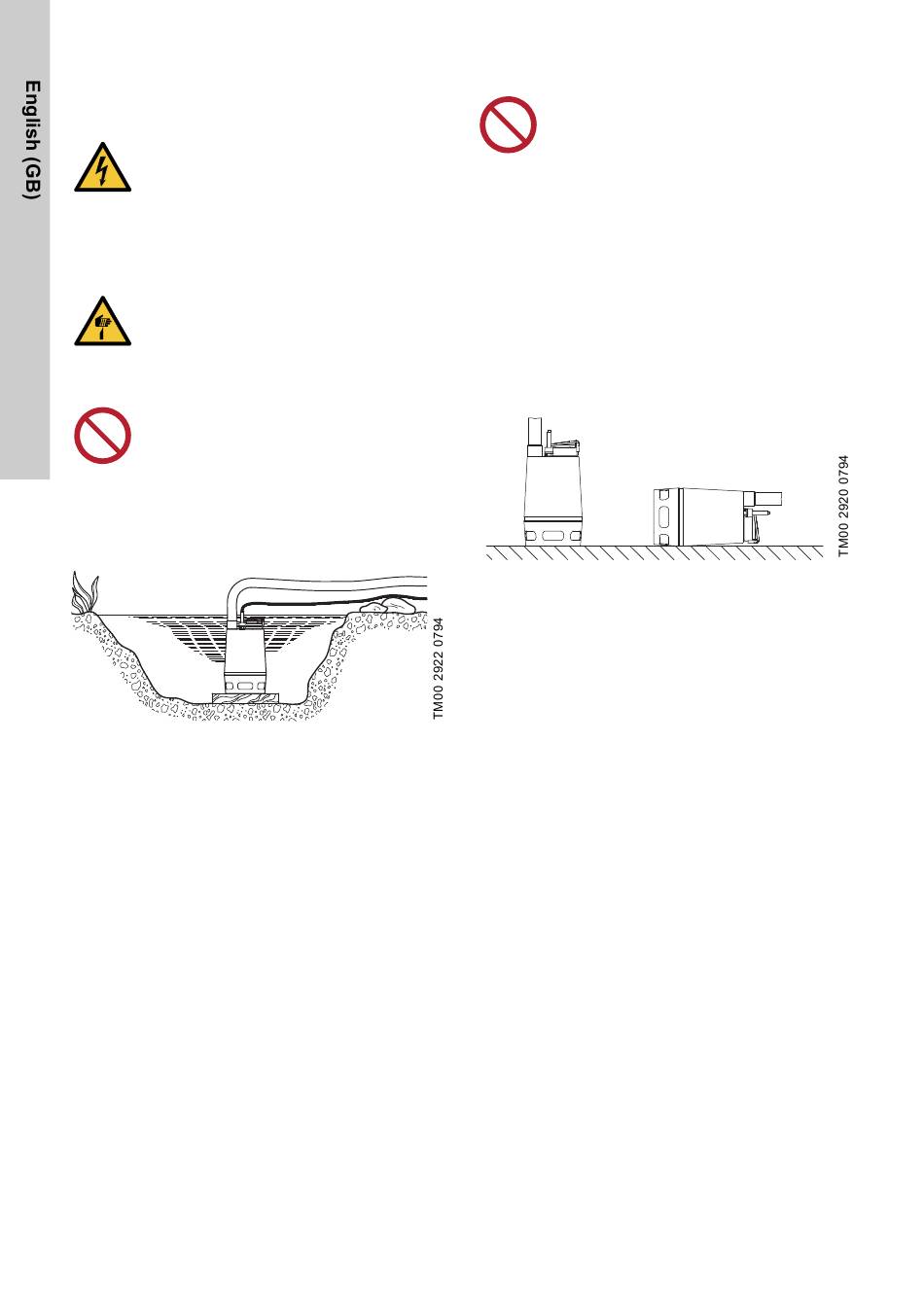

Fig. 2 Place the pump on a plate
4
• • •
• • • • • •
• • • • • • • •
• • • • • • •
• • • • •
• • • • • • • • • •
• • • • • •
• • • • • • • •
• • • • • • •
• • • •
• • • • • • • • •
• • • • • • •
• •
• • • • • •
• • • • •
• •
• • • • • • • • •
• • •
• •
•
• •
• • •
• •
• •
•
• •
•
•
• • •
•
• • • • •
• •
•
•
•
•
• • •
• • • •
•
• •
• •
•
• • •
•
• •
• • •
• • • • •
•
• • •
• •
•
• • •
• • • •
•
• • •
•
• • •
• •
• • • • •
• • •
• • • •
• • •
• • •
• •
•
• •
• •
•
• • •
• •
• • •
• •
• • • •
• • •
• •
• • •
• •
• • • •
• • •
• • • •
•
• • • • • •
• • • • • • •
• • • • • • • • •
• • •
• • • • •
• •
• • • • •
• • • • • •
• • • • • • • •
• • • • •
• • • • • •
• • • • •
• • • •
• • • • • • • •
• • • •
• •
3.2.2 Lifting the pump
Do not pull or lift the product by the power
cable.
Lift the pump using the pump handle. Do not lift the
pump by the power cable or by the outlet pipe or
hose.
If the pump is installed in a well or tank, lower and lift
it by means of a wire or chain fastened to the pump
handle.
3.2.3 Positioning the pump
The pump can be used in vertical or horizontal
position. The outlet must be the highest point of the
pump. See fig. 3.
During operation, the inlet strainer must always be
completely covered by the pumped liquid.
Fig. 3 Position of the pump
When the pipe or hose has been connected, place
•
•
the pump in its operating position.
•
•
•
Position the pump so that the pump inlet will not be
blocked or partly blocked by sludge, mud or similar
materials.
In the case of permanent installation, the pit must be
cleared of sludge, pebbles, etc. before the pump is
installed.
3.2.4 Pipe connection
For permanent installation, we recommend that you
fit a union, a non-return valve and an isolating valve
in the outlet pipe.
