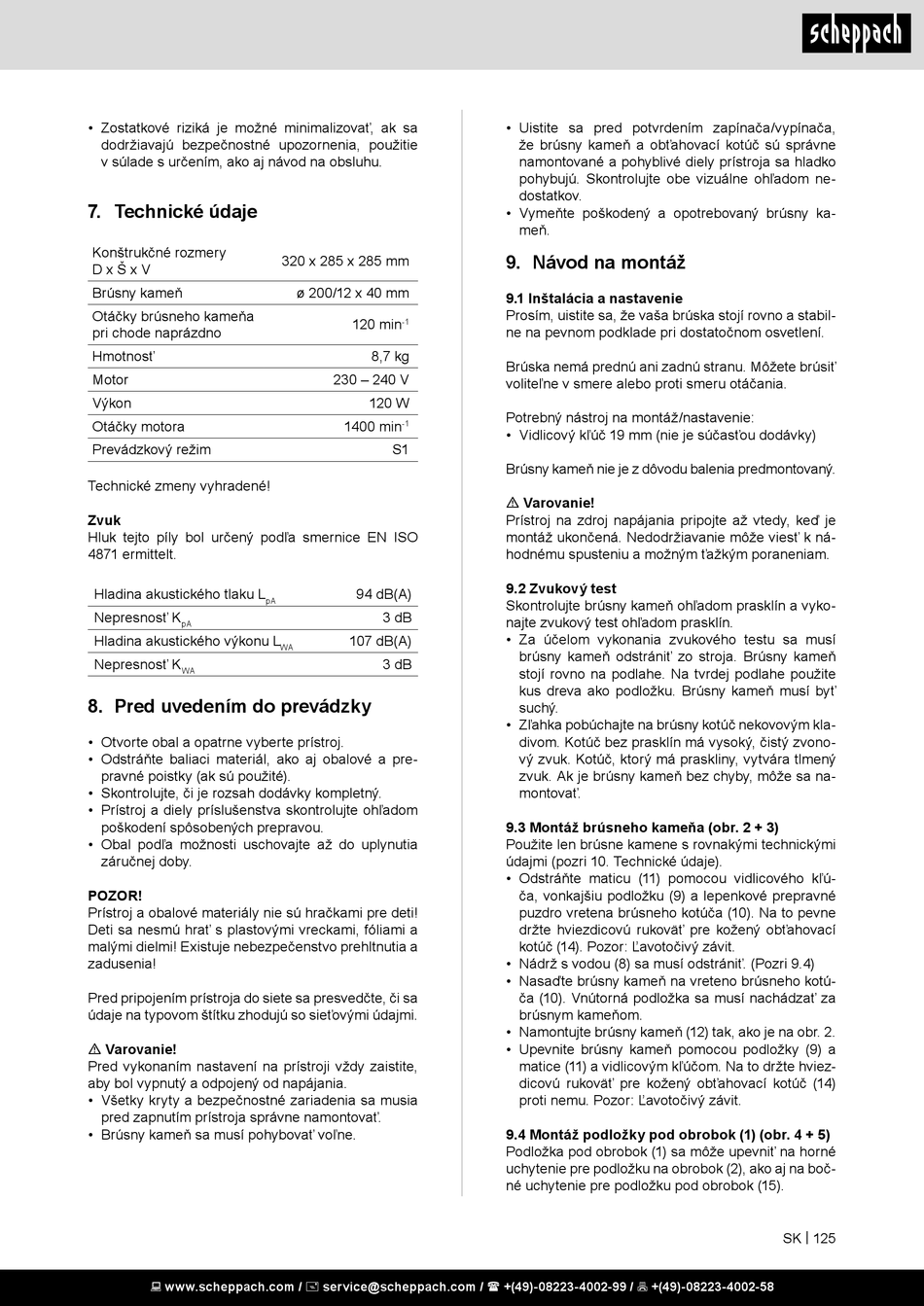

• Zostatkové riziká je možné minimalizovať, ak sa
dodržiavajú bezpečnostné upozornenia, použitie
v súlade s určením, ako aj návod na obsluhu.
7. Technické údaje
Konštrukčné rozmery
D x Š x V
Brúsny kameň
Otáčky brúsneho kameňa
pri chode naprázdno
Hmotnosť
Motor
Výkon
Otáčky motora
Prevádzkový režim
Technické zmeny vyhradené!
Zvuk
Hluk tejto píly bol určený podľa smernice EN ISO
4871 ermittelt.
Hladina akustického tlaku L
Nepresnosť K
pA
Hladina akustického výkonu L
Nepresnosť K
WA
8. Pred uvedením do prevádzky
• Otvorte obal a opatrne vyberte prístroj.
• Odstráňte baliaci materiál, ako aj obalové a pre-
pravné poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom
poškodení spôsobených prepravou.
• Obal podľa možnosti uschovajte až do uplynutia
záručnej doby.
POZOR!
Prístroj a obalové materiály nie sú hračkami pre deti!
Deti sa nesmú hrať s plastovými vreckami, fóliami a
malými dielmi! Existuje nebezpečenstvo prehltnutia a
zadusenia!
Pred pripojením prístroja do siete sa presvedčte, či sa
údaje na typovom štítku zhodujú so sieťovými údajmi.
m Varovanie!
Pred vykonaním nastavení na prístroji vždy zaistite,
aby bol vypnutý a odpojený od napájania.
• Všetky kryty a bezpečnostné zariadenia sa musia
pred zapnutím prístroja správne namontovať.
• Brúsny kameň sa musí pohybovať voľne.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
320 x 285 x 285 mm
ø 200/12 x 40 mm
120 min
-1
8,7 kg
230 – 240 V
120 W
1400 min
-1
S1
94 dB(A)
pA
3 dB
107 dB(A)
WA
3 dB
• Uistite sa pred potvrdením zapínača/vypínača,
že brúsny kameň a obťahovací kotúč sú správne
namontované a pohyblivé diely prístroja sa hladko
pohybujú. Skontrolujte obe vizuálne ohľadom ne-
dostatkov.
• Vymeňte poškodený a opotrebovaný brúsny ka-
meň.
9. Návod na montáž
9.1 Inštalácia a nastavenie
Prosím, uistite sa, že vaša brúska stojí rovno a stabil-
ne na pevnom podklade pri dostatočnom osvetlení.
Brúska nemá prednú ani zadnú stranu. Môžete brúsiť
voliteľne v smere alebo proti smeru otáčania.
Potrebný nástroj na montáž/nastavenie:
• Vidlicový kľúč 19 mm (nie je súčasťou dodávky)
Brúsny kameň nie je z dôvodu balenia predmontovaný.
m Varovanie!
Prístroj na zdroj napájania pripojte až vtedy, keď je
montáž ukončená. Nedodržiavanie môže viesť k ná-
hodnému spusteniu a možným ťažkým poraneniam.
9.2 Zvukový test
Skontrolujte brúsny kameň ohľadom prasklín a vyko-
najte zvukový test ohľadom prasklín.
• Za účelom vykonania zvukového testu sa musí
brúsny kameň odstrániť zo stroja. Brúsny kameň
stojí rovno na podlahe. Na tvrdej podlahe použite
kus dreva ako podložku. Brúsny kameň musí byť
suchý.
• Zľahka pobúchajte na brúsny kotúč nekovovým kla-
divom. Kotúč bez prasklín má vysoký, čistý zvono-
vý zvuk. Kotúč, ktorý má praskliny, vytvára tlmený
zvuk. Ak je brúsny kameň bez chyby, môže sa na-
montovať.
9.3 Montáž brúsneho kameňa (obr. 2 + 3)
Použite len brúsne kamene s rovnakými technickými
údajmi (pozri 10. Technické údaje).
• Odstráňte maticu (11) pomocou vidlicového kľú-
ča, vonkajšiu podložku (9) a lepenkové prepravné
puzdro vretena brúsneho kotúča (10). Na to pevne
držte hviezdicovú rukoväť pre kožený obťahovací
kotúč (14). Pozor: Ľavotočivý závit.
• Nádrž s vodou (8) sa musí odstrániť. (Pozri 9.4)
• Nasaďte brúsny kameň na vreteno brúsneho kotú-
ča (10). Vnútorná podložka sa musí nachádzať za
brúsnym kameňom.
• Namontujte brúsny kameň (12) tak, ako je na obr. 2.
• Upevnite brúsny kameň pomocou podložky (9) a
matice (11) a vidlicovým kľúčom. Na to držte hviez-
dicovú rukoväť pre kožený obťahovací kotúč (14)
proti nemu. Pozor: Ľavotočivý závit.
9.4 Montáž podložky pod obrobok (1) (obr. 4 + 5)
Podložka pod obrobok (1) sa môže upevniť na horné
uchytenie pre podložku na obrobok (2), ako aj na boč-
né uchytenie pre podložku pod obrobok (15).
