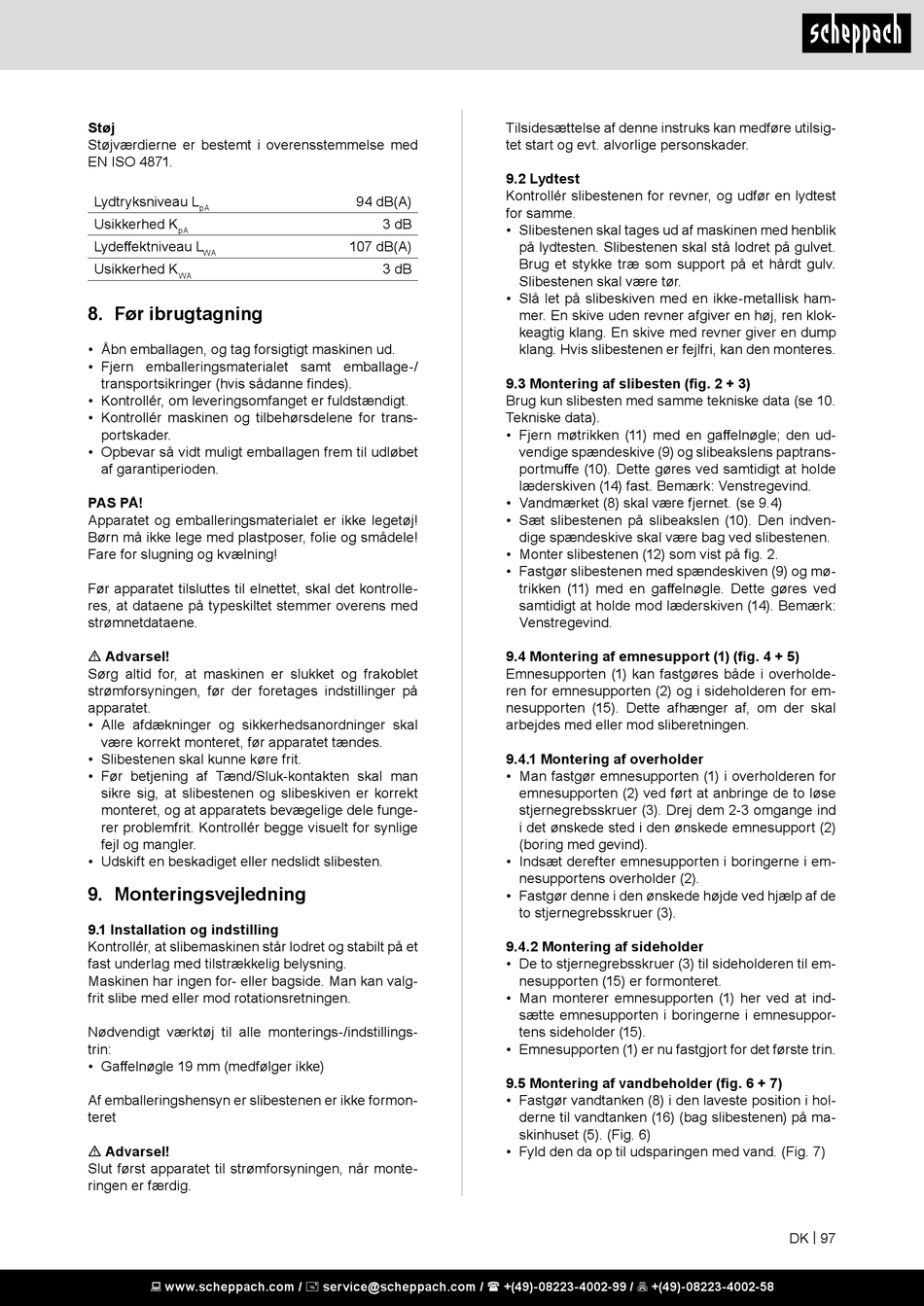

Støj
Støjværdierne er bestemt i overensstemmelse med
EN ISO 4871.
Lydtryksniveau L
pA
Usikkerhed K
pA
Lydeffektniveau L
WA
Usikkerhed K
WA
8. Før ibrugtagning
• Åbn emballagen, og tag forsigtigt maskinen ud.
• Fjern emballeringsmaterialet samt emballage-/
transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for trans-
portskader.
• Opbevar så vidt muligt emballagen frem til udløbet
af garantiperioden.
PAS PÅ!
Apparatet og emballeringsmaterialet er ikke legetøj!
Børn må ikke lege med plastposer, folie og smådele!
Fare for slugning og kvælning!
Før apparatet tilsluttes til elnettet, skal det kontrolle-
res, at dataene på typeskiltet stemmer overens med
strømnetdataene.
m Advarsel!
Sørg altid for, at maskinen er slukket og frakoblet
strømforsyningen, før der foretages indstillinger på
apparatet.
• Alle afdækninger og sikkerhedsanordninger skal
være korrekt monteret, før apparatet tændes.
• Slibestenen skal kunne køre frit.
• Før betjening af Tænd/Sluk-kontakten skal man
sikre sig, at slibestenen og slibeskiven er korrekt
monteret, og at apparatets bevægelige dele funge-
rer problemfrit. Kontrollér begge visuelt for synlige
fejl og mangler.
• Udskift en beskadiget eller nedslidt slibesten.

9. Monteringsvejledning

9.1 Installation og indstilling
Kontrollér, at slibemaskinen står lodret og stabilt på et
fast underlag med tilstrækkelig belysning.
Maskinen har ingen for- eller bagside. Man kan valg-
frit slibe med eller mod rotationsretningen.
Nødvendigt værktøj til alle monterings-/indstillings-
trin:
• Gaffelnøgle 19 mm (medfølger ikke)
Af emballeringshensyn er slibestenen er ikke formon-
teret
m Advarsel!
Slut først apparatet til strømforsyningen, når monte-
ringen er færdig.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Tilsidesættelse af denne instruks kan medføre utilsig-
tet start og evt. alvorlige personskader.
9.2 Lydtest
Kontrollér slibestenen for revner, og udfør en lydtest
94 dB(A)
for samme.
3 dB
• Slibestenen skal tages ud af maskinen med henblik
107 dB(A)
på lydtesten. Slibestenen skal stå lodret på gulvet.
Brug et stykke træ som support på et hårdt gulv.
3 dB
Slibestenen skal være tør.
• Slå let på slibeskiven med en ikke-metallisk ham-
mer. En skive uden revner afgiver en høj, ren klok-
keagtig klang. En skive med revner giver en dump
klang. Hvis slibestenen er fejlfri, kan den monteres.
9.3 Montering af slibesten (fig. 2 + 3)
Brug kun slibesten med samme tekniske data (se 10.
Tekniske data).
• Fjern møtrikken (11) med en gaffelnøgle; den ud-
vendige spændeskive (9) og slibeakslens paptrans-
portmuffe (10). Dette gøres ved samtidigt at holde
læderskiven (14) fast. Bemærk: Venstregevind.
• Vandmærket (8) skal være fjernet. (se 9.4)
• Sæt slibestenen på slibeakslen (10). Den indven-
dige spændeskive skal være bag ved slibestenen.
• Monter slibestenen (12) som vist på fig. 2.
• Fastgør slibestenen med spændeskiven (9) og mø-
trikken (11) med en gaffelnøgle. Dette gøres ved
samtidigt at holde mod læderskiven (14). Bemærk:
Venstregevind.
9.4 Montering af emnesupport (1) (fig. 4 + 5)
Emnesupporten (1) kan fastgøres både i overholde-
ren for emnesupporten (2) og i sideholderen for em-
nesupporten (15). Dette afhænger af, om der skal
arbejdes med eller mod sliberetningen.
9.4.1 Montering af overholder
• Man fastgør emnesupporten (1) i overholderen for
emnesupporten (2) ved ført at anbringe de to løse
stjernegrebsskruer (3). Drej dem 2-3 omgange ind
i det ønskede sted i den ønskede emnesupport (2)
(boring med gevind).
• Indsæt derefter emnesupporten i boringerne i em-
nesupportens overholder (2).
• Fastgør denne i den ønskede højde ved hjælp af de
to stjernegrebsskruer (3).
9.4.2 Montering af sideholder
• De to stjernegrebsskruer (3) til sideholderen til em-
nesupporten (15) er formonteret.
• Man monterer emnesupporten (1) her ved at ind-
sætte emnesupporten i boringerne i emnesuppor-
tens sideholder (15).
• Emnesupporten (1) er nu fastgjort for det første trin.
9.5 Montering af vandbeholder (fig. 6 + 7)
• Fastgør vandtanken (8) i den laveste position i hol-
derne til vandtanken (16) (bag slibestenen) på ma-
skinhuset (5). (Fig. 6)
• Fyld den da op til udsparingen med vand. (Fig. 7)
DK | 97
