3.8 MODALITÀ DMX
Per impostare la modalità DMX far riferimento alla seguente procedura:
• Premere il tasto MENU fino a quando sul display non appare [512].
• Premere il tasto ENTER per confermare
• Premere il tasto UP/DOWN per impostare l'indirizzo DMX desiderato (d001-512). Tenere premuto invece
per lo scorrimento veloce.
• Premere ENTER per confermare.
Le tabelle a pagina 14 indicano la modalità di funzionamento e i relativi valori DMX. Come interfaccia
DMX, l'unità possiede dei contatti XLR a 3 poli.

3.9 INDIRIZZAMENTO DMX

Per poter comandandare il proiettore 4MOON/4MOONCL con un'unità di comando luce, occorre impo-
stare l'indirizzo di start DMX per il primo canale DMX. Se, per esempio, sull'unità di comando è previsto
l'indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sul 4MOON/4MOONCL
l'indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi suc-
cessivi. Segue un esempio con indirizzo 33 di start:
Numero Indirizzo di
canali DMX start (esempio)
6 33

3.10 COLLEGAMENTI DELLA LINEA DMX

La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con
impedenza 120Ω e bassa capacità.
Per il collegamento fare riferimento allo schema di connessione riportato di seguito:
ATTENZIONE
La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell'impianto; ciò comporte-
rebbe malfunzionamenti delle unità e dei controller.
Per passaggi lunghi può essere necessario l'inserimento di un amplificatore DMX.
In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di
trasmettere in modo affidabile i dati di controllo DMX.
4MOON - 4MOONCL
Indirizzo DMX Prossimo indirizzo di start
occupati possibile per unità n°1
33-38

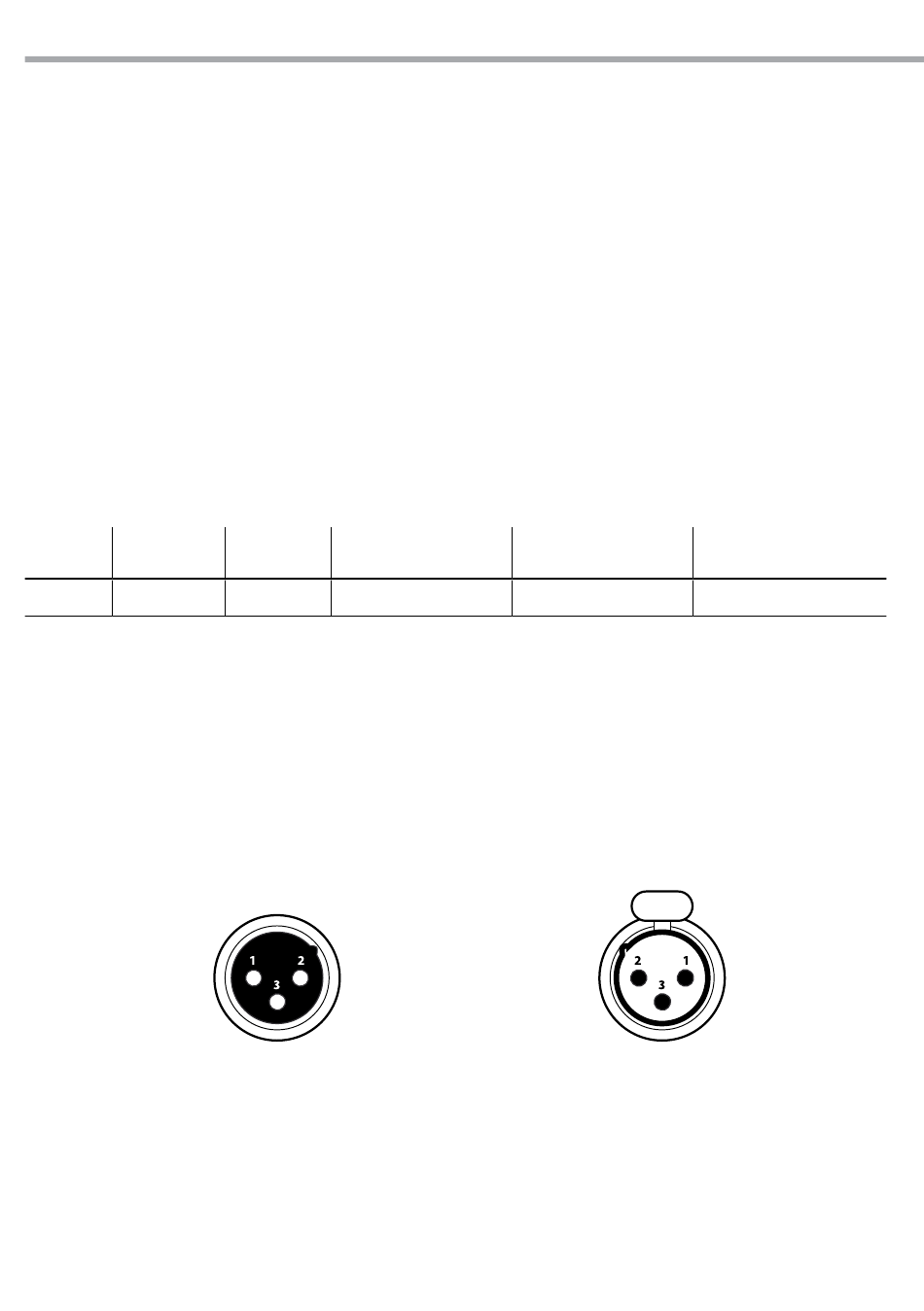

DMX - INPUT
Spina XLR
Pin1 : Massa - Schermo
Pin2 : - Negativo
Pin3 : + Positivo
Prossimo indirizzo di start
possibile per unità n°2
39
Fig.5
Prossimo indirizzo di start
possibile per unità n°3
45
DMX - OUTPUT
Presa XLR
51
