Menü-Übersicht
Menü,
Unter- Einstellbare Parameter
menü
Ansprechwert der Isolations-
< R überwachung abfragen und ein-
stellen
Ansprechwert der Laststrom-
> I überwachung in A abfragen und
einstellen
Arbeitsstrom- oder Ruhestrom-
1
Betrieb für K1 auswählen
Einstieg ins Untermenü und
Sub Rückkehrpunkt aus dem Unter-
menü
Rückkehr in den Standard-
ESC
Betrieb
Passwortschutz ein- oder aus-
schalten, Passwort ändern
Wandlerüberwachung ein- oder
ct
ausschalten
Werkseinstellung wiederherstel-
FAC
len
InF Software-Version abfragen
SYS Servicemenü SYS gesperrt
Zur nächst höheren Menüebene
ESC
bewegen (Zurück)
Einstellen der Parameter
Beispielhaft wird die Änderung des Alarm-Ansprechwerts R
(< R) beschrieben. So gehen Sie vor:
1. Drücken Sie 2 s lang die Taste MENU/Enter. Im Display
erscheint das blinkende Kürzel < R.
2. Bestätigen Sie mit Enter. Der aktuelle Ansprechwert in kΩ
blinkt.
3. Stellen Sie mit der Aufwärts- oder Abwärtstaste den
gewünschten Wert ein. Bestätigen Sie mit Enter. Das Kür-
zel < R blinkt.
4. Um das Menü zu verlassen, können Sie wahlweise durch:
– 2 s langes Drücken der Enter-Taste
je eine Ebene höher gelangen
– oder Anwahl des Menüpunkts ESC und Bestätigung mit
Enter je eine Ebene höher gelangen.
Die jeweils einstellbaren Bereiche des Displays
blinken! Dargestellt wird dies durch eine ovale
Markierung in den folgenden Abbildungen.
Der Einstieg in den Menübetrieb erfolgt durch
Drücken der Taste MENU > 1,5 s.
IR427-MK7_D00118_02_M_DEEN/05.2017
50

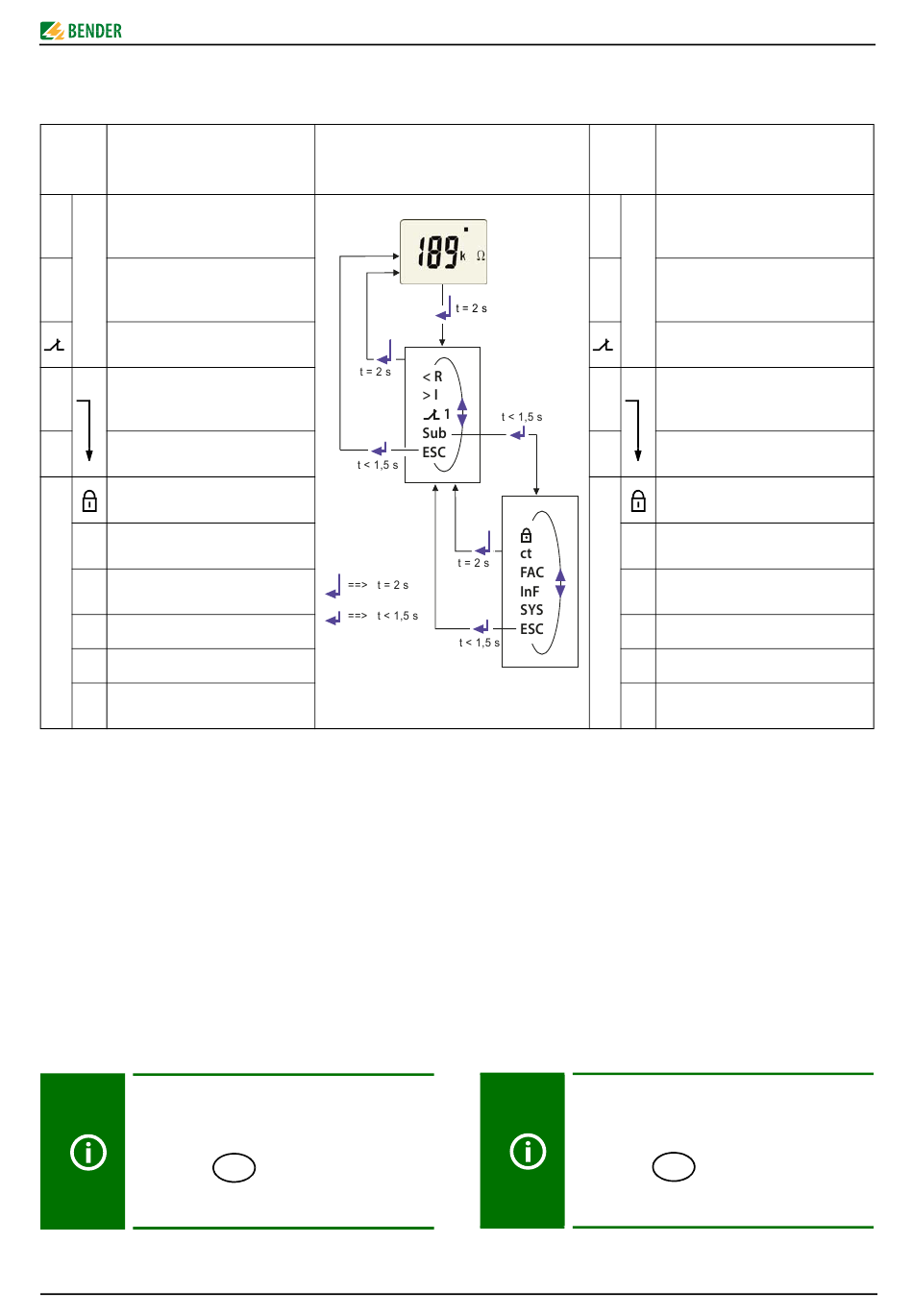

Menu overview

Menü-Struktur/
Menu structure

Parameter settings

An example is given below on how to change the alarm response
an
value R (< R). Proceed as follows:
an
1. Keep the "MENU / Enter" key pressed for 2 seconds. The
flashing short symbol < R appears on the display.
2. Confirm with Enter. A flashing display shows the currently
set response value in kΩ.
3. Use the Up or Down key to set the appropriate value. Con-
firm with Enter. The flashing short symbol < R appears on
the display.
4. You can exit the menu and return to the next higher level
by:
– pressing the Enter key for 2 s
– or by selecting the menu item ESC and confirming with
Enter.
ISOMETER® IR427 plus MK7
Menu,
Sub- Parameter setting
menu
Query and setting the insulation
< R
monitoring response value
Query and setting the load current
> I
monitoring response value (A)
1
Select N/O or N/C operation for K1
Access to the submenu and return
Sub
from the sub menu
ESC Return to the standard mode
Enable or disable password pro-
tection, change the password
Activate or deactivate CT monitor-
ct
ing
FAC Re-establish factory settings
InF Query software version
SYS Service menu SYS blocked
Move to the next higher menu
ESC
level (back)
The currently active segments of the display
which can be configured are flashing! These seg-
ments are highlighted by an oval in the illustra-
tions below.
50
Press and hold down the MENU button > 1.5 s to
enter menu mode.
