A-ISOMETER® IR427 plus MK7
Contrôleur permanent d´isolement
et système de report d´alarme
Utilisation conforme aux prescriptions
®
L´ A-ISOMETER IR427 surveille le niveau d´isolement R
IT médical de AC 70...264 V. Par ailleurs, le courant de charge et la
température du transformateur de réseau IT sont surveillés.
L´appareil ne nécessite aucune alimentation supplémentaire. La
capacité de fuite du réseau C
Les alarmes sont envoyées au système de report d´alarme MK7
via une interface de bus.
Le MK7 ne peut être utilisé uniquement qu´en combinaison avec
l´IR427.
Consignes de sécurité générales
La documentation fournie avec l´appareil comporte, outre ce
manuel d´exploitation, la fiche intitulée „Consignes de sécurité
relatives à l´utilisation des produits BENDER".
Consignes de sécurité spécifiques à l´appareil
Un seul contrôleur d´isolement peut être branché par
réseau ou circuit IT.
Lors de certains contrôles, déconnecter les appareils
du réseau avant tout essai d´isolement ou test
diélectrique.
Fonctionnement
IR427 :
En exploitation normale, la résistance d´isolement actuelle est
affichée. Les touches fléchées haut/bas permettent de commuter
sur l´affichage en % du courant de charge actuel.
Les alarmes sont signalées via les LED et le relais d´alarme K1. De
plus, un signal de bus est fourni via les bornes pour le système de
contrôle et de report d´alarme MK7.
Autotest automatique
Lorsqu´il est connecté à la tension d´alimentation U
effectue automatiquement un autotest. Par la suite, il procède à
ce test toutes les heures. Lors de cet autotest, des dysfonctionne-
ments internes ou des erreurs de raccordement sont détectés et
affichés sous la forme de codes d´erreurs sur l´écran. Lors de ce
test, le relais d´alarme ne change pas d´état.
Autotest manuel
Lorsque la touche TEST interne a été maintenue enfoncée > 2s,
l´appareil effectue un autotest au cours duquel des dysfonction-
nements internes ou des erreurs de raccordement sont détectés
et affichés sous la forme de codes d´erreurs sur l´écran. Lors de ce
test, le relais d´alarme change d´état. Lorsque l´on appuie sur la
touche TEST, tous les éléments disponibles pour cet appareil sont
affichés.
MK7:
Test manuel de l´IR427 via le MK7
Lorsque la touche TEST est maintenue enfoncée environ 1s, un
autotest de l´IR427 est démarré, au cours duquel des dysfonction-
nements internes sont détectés. Le MK7 effectue un autotest en
parallèle. Les messages d´alarme déclenchés au bout de
quelques secondes pendant l´autotest sont signalés par les LED
correspondantes du MK7, consulter la figure relative à la signali-
sation des alarmes à la page 5. La touche Mute (buzzer neutralisé)
du MK permet d´acquitter l´alarme sonore, la signalisation par les
LED d´alarme est maintenue. Lorsque le test est achevé, les LED
TBP201007fren / 04.2011
Français
d´un réseau
F
maximale admissible est de 5μF.
e
, l´appareil
S
Insulation monitoring device
and control panel
Intended use
®

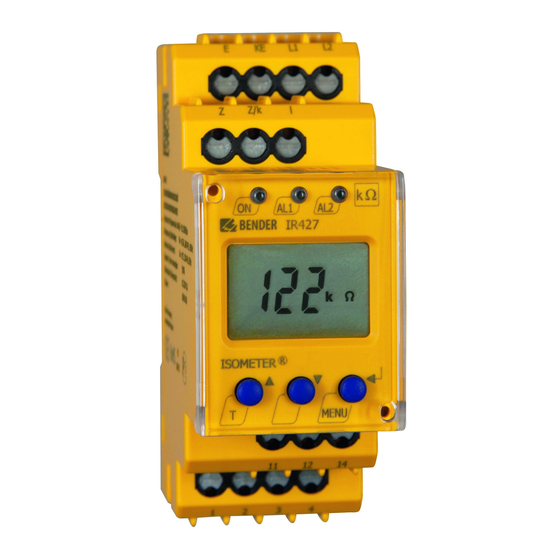

The A-ISOMETER IR427 monitors the insulation resistance R
medical IT systems of AC 70...264 V. In addition, the IT system
transformer's load current and temperature are monitored. The
device does not require separate supply voltage. The maximum
permissible system leakage capacitance C
Alarms are output via the alarm indicator and test combination
MK7.
MK7 can only be used in combination with IR427.
Safety instructions
In addition to this instruction leaflet, the documentation of the
device includes a sheet entitled "Important safety instructions for
BENDER products".
Device-specific safety information
Only one insulation monitoring device may be used
in each interconnected system.
When insulation or voltage tests are to be carried out,
the device shall be isolated from the system for the
test period.
Function
IR427:
In normal operation, the display indicates the currently measured
insulation resistance value.
The Up and Down keys are used to select the display indication of
the currently measured load current in percentages.
Alarms are signalled by the LEDs and the alarm relay K1. In addi-
tion, a bus signal is available at the terminals for the alarm indica-
tor and test combination MK7.
Automatic self test
The device automatically carries out a self test after connecting to
the supply voltage U and later every hour. During the self test in-
S
ternal functional faults or connection faults will be determined
and will appear in form of an error code on the display. The alarm
relay is not switched over during this test.
Manual self test
After pressing the test button for > 2s, a self test is performed by
the device. During this test, functional faults or connection faults
will be determined and appear in form of an error code on the dis-
play. The alarm relay is switched over during this test.
With the test button pressed and held down, all device-related
display elements appear on the display.
MK7:
Manual test of the IR427 via MK7
After pressing the test button for approx. 1s, the IR427 carries out
a self test. During this test internal functional faults are detected.
In parallel, MK7 also carries out a self test. Alarm messages initiat-
ed during the self test are signalled by the respective LEDs of the
MK7 within a few seconds, see figure "Alarm indication" on
page 5. Pressing the buzzer mute button at the MK7 will acknow-
ledge the audible alarm, but the alarm LEDs continue to indicate
an alarm. After successful testing, the alarm LEDs go out.
English
in
F
is 5μF.
e
