RightAngle NewFixed 3-LEG WORKSTATION Assembly Instructions

Advertisement

K&A MANUFACTURING
6703 ZINSER ST., SCHOFIELD, WI 54476
PHONE: 800.298.4351 FAX: 866.882.9475
www.raproducts.com
VERSION DATED: 3/30/12
2

STEPS 1-3

INSTRUCTION # 52644

TOOLS REQUIRED FOR ASSEMBLY:

CORDLESS DRILL WITH
#2 PHILLIPS HEAD DRIVER BIT
OR #2 SQUARE HEAD DRIVER BIT
7/32" HEX HEAD DRIVER BIT OR
ALLEN WRENCH
TAPE MEASURE
LEVEL
READ ALL THE INSTRUCTIONS
BEFORE BEGINNING
4
1
4
3
YOU MAY HAVE (2) JOINER PLATES
HARDWARE PACK # 52226 PLUS CENTER LEG BRACKET HARDWARE

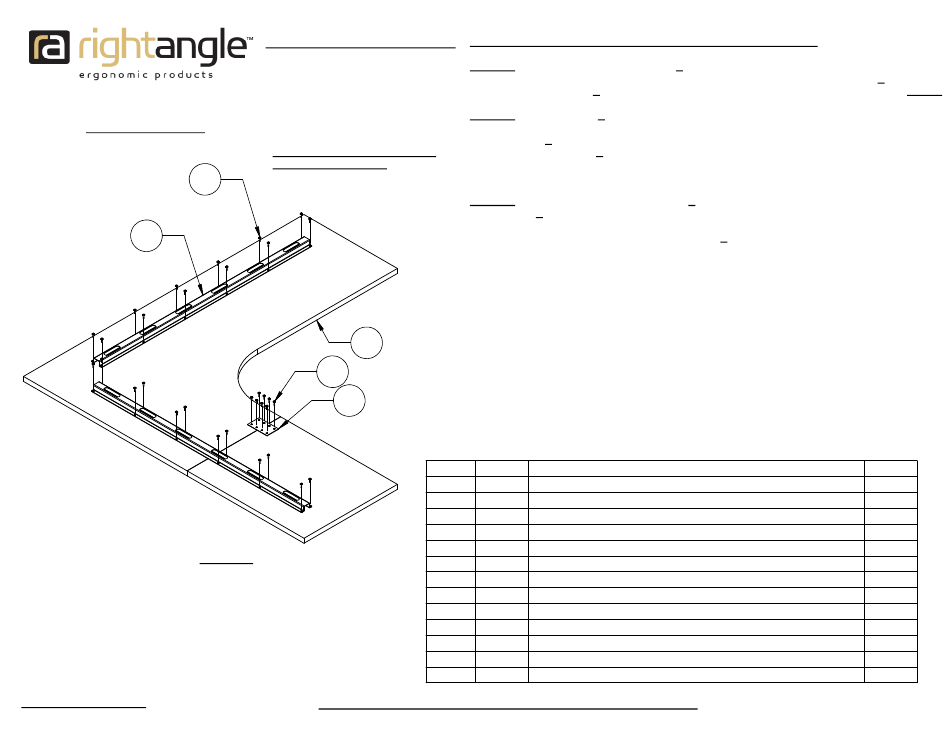

NewFixed™ 3-LEG WORKSTATION ASSEMBLY INSTRUCTIONS:
STEP 1: LAY THE WORKSURFACE(S) 1 ON A PROTECTED SURFACE WITH THE
PILOT HOLES FACING UP. IF YOUR WORKSTATION HAS U-CHANNEL(S) 2 , AND/
OR JOINER PLATE(S) 3 , ATTACH THEM AS FOLLOWS. IF NOT, PROCEED TO STEP 4.
STEP 2: U-CHANNELS 2 ARE INCLUDED ON 72" AND LARGER WORKSTATIONS.
ALIGN THE HOLES IN THE U-CHANNELS WITH THE PILOT HOLES IN THE WORK-
SURFACE(S) 1 . ATTACH THE U-CHANNEL(S) TO THE WORKSURFACE(S) WITH
(10) WOOD SCREWS 4 ON THE 42" U-CHANNEL OR (12) WOOD SCREWS ON
THE 54" U-CHANNEL. DO NOT OVER-TIGHTEN THE SCREWS. USE A LOW
TORQUE SETTING ON THE DRILL.
STEP 3: CENTER THE JOINER PLATE(S) 3 ON THE SEAM BETWEEN THE WORK-
SURFACES 1 AND 3" FROM THE EDGE(S) OF THE WORKSURFACES. NO
PILOT HOLES ARE PROVIDED FOR THE JOINER PLATE(S). ATTACH TO THE
WORKSURFACES WITH (8) WOOD SCREWS 4 IN EACH JOINER PLATE.
ITEM # PART #
1
VARIES WORKSURFACE(S)
2
VARIES 42" OR 54" U-CHANNEL
3
800382 35UP 3x5 WORKSURFACE JOINER PLATE
4
51708 M5 x 18mm SQ/PH/WSHR HEAD WOOD SCREW VARIES
5
VARIES NewFixed COLUMN ASSEMBLY LEFT HAND
6
VARIES NewFixed COLUMN ASSY 3-LEGGED CENTER
7
VARIES NewFixed COLUMN ASSEMBLY RIGHT HAND
8
VARIES NewHeights 3-LEG CROSS SUPPORT BRACKET
9
VARIES NewHeights CROSS SUPPORT 3-LEG
10
52477 3/8 INTERIOR TOOTH STAR WASHER
11
52470 3/8-16 x 3/8 BUTTON HEAD SOCKET SCREW
12
800411 NewHeights/HOVER END CAP
13
52498 7/32" ALLEN WRENCH
DESCRIPTION
QTY.
VARIES
VARIES
1
1
1
1
1
2
VARIES
VARIES
4
1
PAGE 1 OF 3

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NewFixed 3-LEG WORKSTATION and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for RightAngle NewFixed 3-LEG WORKSTATION

  • Page 1 NewFixed™ 3-LEG WORKSTATION ASSEMBLY INSTRUCTIONS: TOOLS REQUIRED FOR ASSEMBLY: CORDLESS DRILL WITH STEP 1: LAY THE WORKSURFACE(S) 1 ON A PROTECTED SURFACE WITH THE #2 PHILLIPS HEAD DRIVER BIT PILOT HOLES FACING UP. IF YOUR WORKSTATION HAS U-CHANNEL(S) 2 , AND/ OR #2 SQUARE HEAD DRIVER BIT K&A MANUFACTURING OR JOINER PLATE(S) 3 , ATTACH THEM AS FOLLOWS.
  • Page 2 STEP[ 4: PLACE THE LEFT HAND COLUMN ASSEMBLY 5 AND THE CENTER COLUMN ASSEMBLY 6 ON THE WORKSURFACE 1 , ALIGNING THE HOLES IN THE WORKSURFACE SUPPORTS WITH THE PILOT HOLES IN THE WORKSURFACE. STEP 5: INSERT (2) SOCKET SCREWS 11 INTO (2) STAR WASHERS 10 . INSERT THESE THROUGH THE CENTER K&A MANUFACTURING HOLES IN THE CROSS SUPPORT BRACKET 8 AND THREAD THEM INTO THE T-SLOT PLATE THAT IS PRE-INSTALLED 6703 ZINSER ST., SCHOFIELD, WI 54476...
  • Page 3 STEP 7: LEVEL THE CROSS SUPPORT 9 SO IT IS 4" FROM THE BOTTOM OF THE WORKSURFACE SUPPORT. SEE DETAIL C. FULLY TIGHTEN ALL THE SOCKET SCREWS 11 . USE THE HEX HEAD DRIVER BIT OR THE ALLEN WRENCH 13 PROVIDED. SPECIAL EXCEPTION: FOR WORKSTATIONS ON WHICH THE LifeBalance™ STATION IS BEING INSTALLED, THE CROSS SUPPORTS SHOULD BE ATTACHED RESTING ON THE FEET OF THE COLUMN K&A MANUFACTURING ASSEMBLIES TO ALLOW FOR CLEARANCE OF THE EQUIPMENT.
