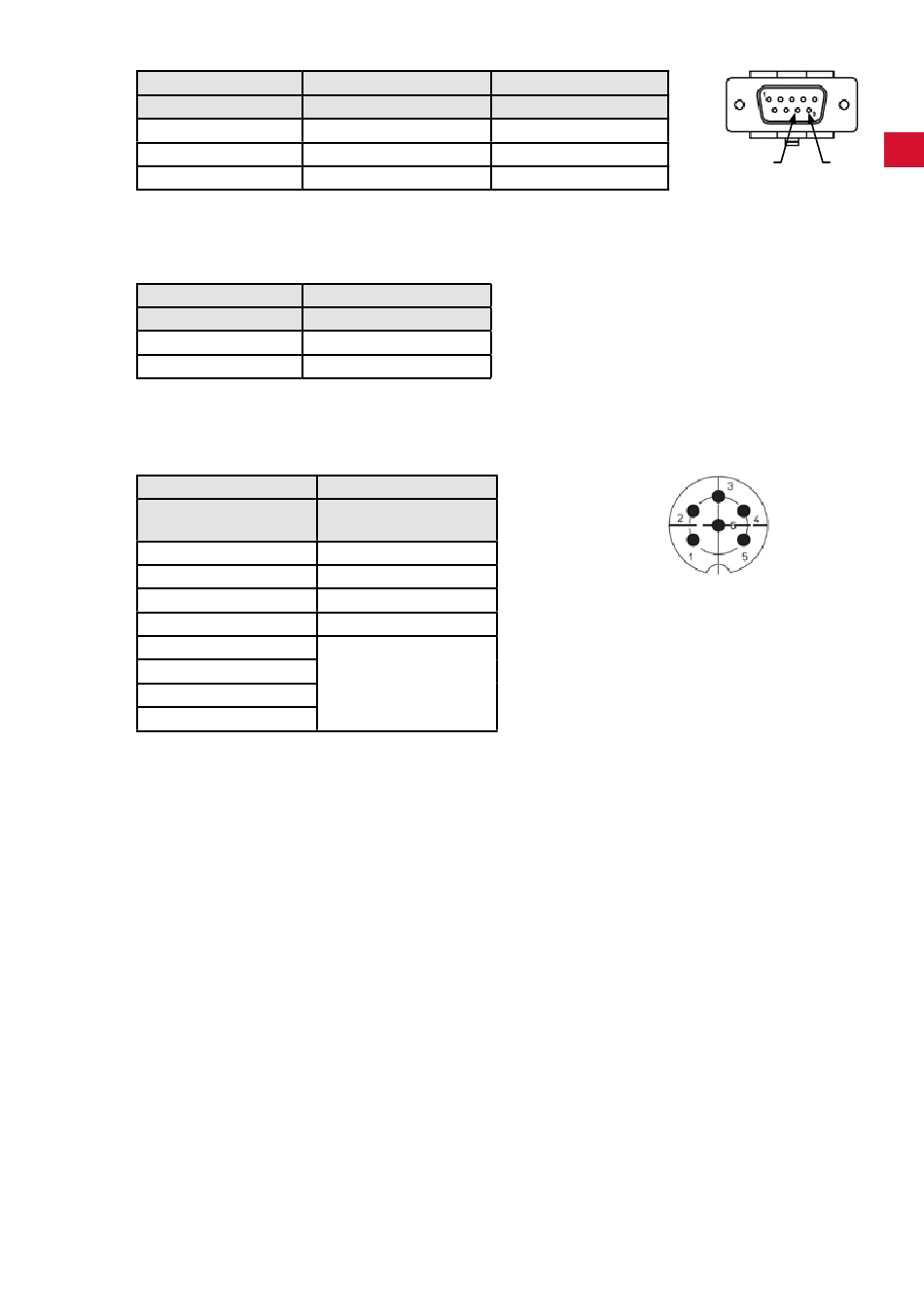

Câble d'interface de type E:
Aspiration
Connecteur RJ 45
Pin 8
Pin 7
À utiliser lorsque l'installation FAO ne propose qu'un contact libre de potentiel
entre les broches 8 et 9�
Câble d'interface de type F:
Aspiration
Connecteur RJ 45
Pin 8
Pin 7
À utiliser lorsque l'installation FAO ne propose que la
tension secteur pour la commande de l'aspiration�
Câble d'interface de type G:
Aspiration
Connecteur RJ 45
Pin 8
Pin 6
Pin 4
Pin 2
Pin 7
Pin 5
Pin 3
Pin 1
Installation FAO
9 Pin D-Sub
Pin 9
Pin 8
Bloc d'alimentation
24 V
GND
Installation FAO
Lumberg SV60
(avec vissage)
Pin 1 (+)
Pin 2 (+)
Pin 4 (+)
Pin 5 (+)
Pin 6 (-)
- 15 -
Bloc d'alimentation
24 V
GND
FR
8 9
