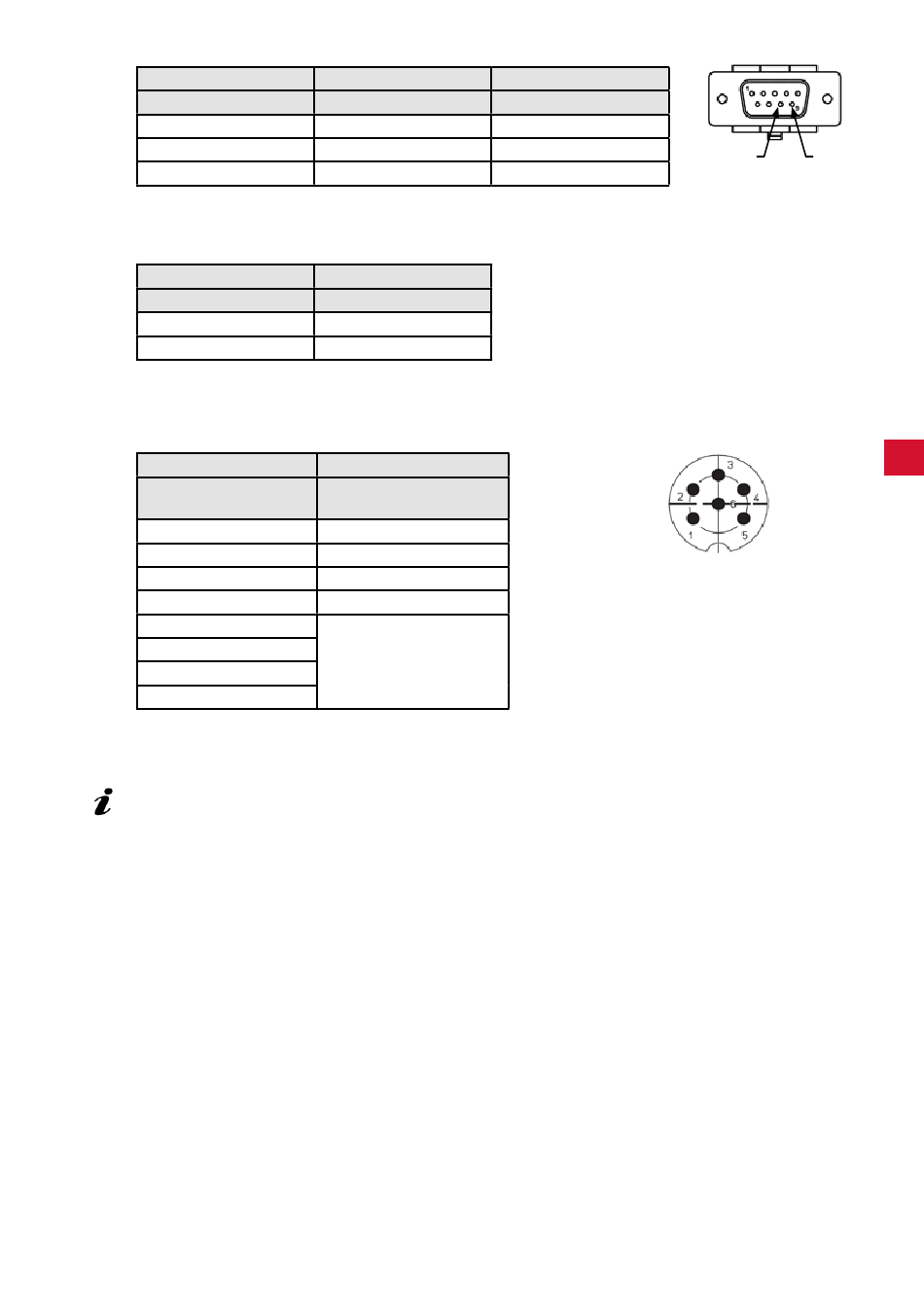

Kabel rozhraní typ E:
Odsávání
RJ 45 zástrčka
Pin 8
Pin 7
Používá se, pokud zařízení CAM poskytuje beznapěťový kontakt mezi Pin 8 a 9.
Kabel rozhraní typ F:
Odsávání
RJ 45 zástrčka
Pin 8
Pin 7
Používá se, pokud zařízení CAM poskytuje k řízení
odsávání jen síťové napětí.
Kabel rozhraní typ G:
Odsávání
RJ 45 zástrčka
Pin 8
Pin 6
Pin 4
Pin 2
Pin 7
Pin 5
Pin 3
Pin 1
10 Záruka
Záruka na sací motor je 3 roky, maximálně ovšem na dobu 1000 pracovních hodin
(životnost motoru).
Je-li přístroj správně používán, firma Renfert poskytuje záruku na všechny součásti zařízení po dobu
3 let. Pro uznání záruky je kupující povinen prokázat se originálním kupním dokladem specializovaného
prodejce.
Záruka se nevztahuje na díly, které podléhají přirozenému opotřebení (namáhané díly), jakož i spotřební
díly. Tyto díly jsou v seznamu náhradních dílů označeny.
Záruka zaniká v případě nesprávného používání, nedodržování předpisů pro obsluhu, čištění, údržbu a
připojení, v případě oprav neautorizovanou osobou a při použití neoriginálních náhradních dílů a při neob-
vyklých případech, které nejsou v souladu s návodem na použití.
Záruční plnění neovlivňují prodloužení záruky.
Zařízení CAM
9 Pin D-Sub
Pin 9
Pin 8
Síťový zdroj
24 V
GND
Síťový zdroj
Lumberg SV60
(se šroubovým uzávěrem)
Pin 1 (+)
Pin 2 (+)
Pin 4 (+)
Pin 5 (+)
Pin 6 (-)
- 15 -
Síťový zdroj
24 V
GND
8 9
CS
