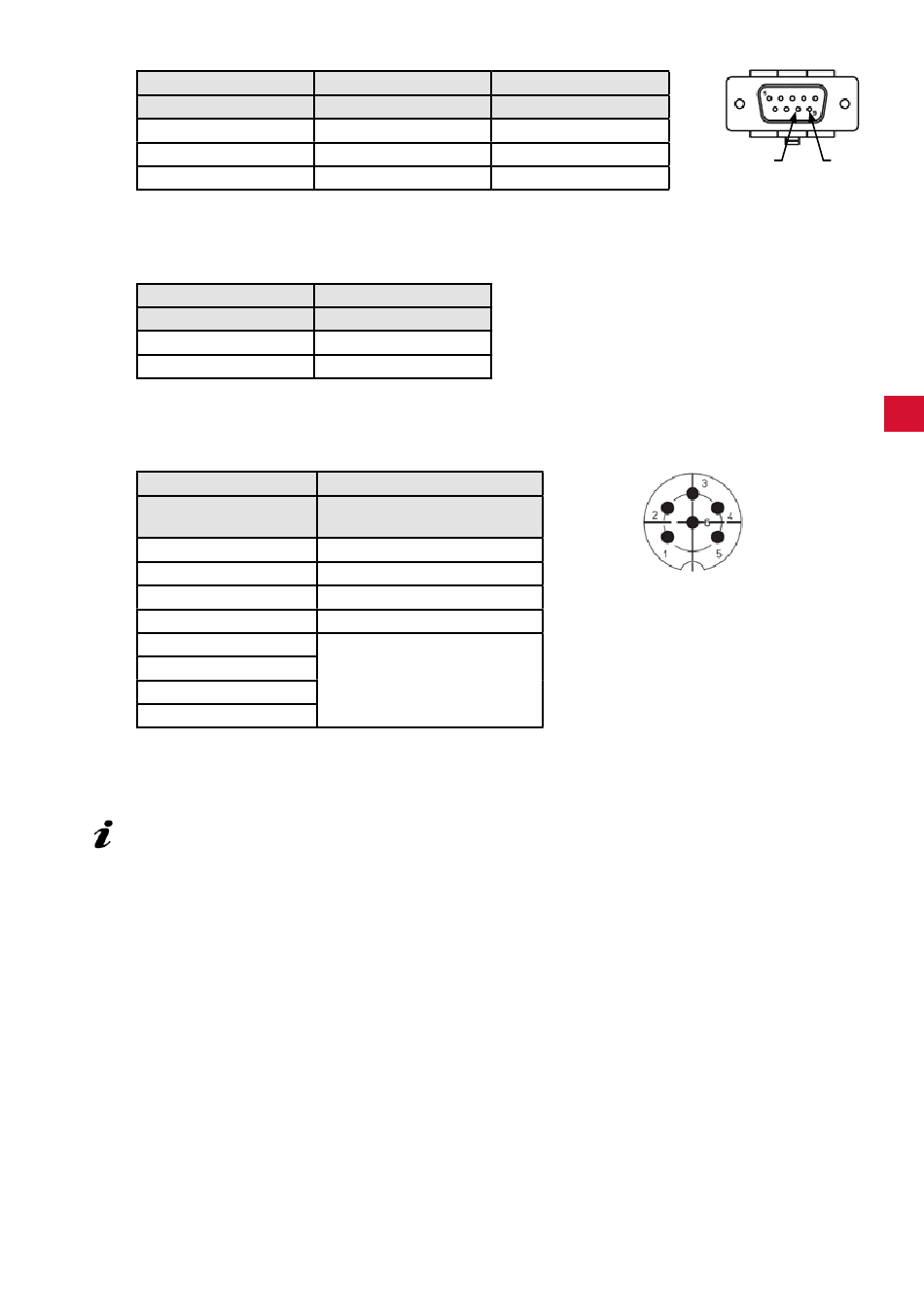

Kabel interfejsu Typ E:
Wyciąg
Wtyczka RJ 45
Pin 8
Pin 7
Używać tylko wtedy, kiedy system CAM ma do dyspozycji tylko jeden wolny,
bezpotencjałowy styk pomiędzy Pin 8 i 9.
Kabel interfejsu Typ F:
Wyciąg
Wtyczka RJ 45
Pin 8
Pin 7
Używać wtedy, kiedy system CAM do sterowania ma
do dyspozycji tylko napięcie z sieci.
Kabel interfejsu Typ G:
Wyciąg
Wtyczka RJ 45
Pin 8
Pin 6
Pin 4
Pin 2
Pin 7
Pin 5
Pin 3
Pin 1
10 Gwarancja
Na silnik wyciągu udzielana jest 3 letnia gwarancja, maksymalnie jednak na 1000 godzin pracy
(czas pracy silnika).
Przy eksploatacji urządzenia zgodnej z jego przeznaczeniem firma Renfert udziela na wszystkie części
urządzenia 3 letniej gwarancji.
Warunkiem domagania się gwarancji jest posiadanie oryginalnego rachunku zakupu ze specjalistycznego
punktu sprzedaży.
Gwarancja nie obejmuje części podlegających naturalnemu zużyciu podczas pracy urządzenia (części
zużywających się) a także materiałów eksploatacyjnych. Części te są wyszczególnione na liście części
zamiennych.
Gwarancja wygasa w wypadku: nieodpowiedniego użytkowania urządzenia, nieprzestrzegania przepisów
dotyczących: obsługi, czyszczenia, połączeń i konserwacji, samodzielnej naprawy lub naprawy wykona-
nej przez nieautoryzowane osoby, użyciu części zamiennych innego producenta albo działań niedopusz-
czonych instrukcją użytkowania.
Świadczenia gwarancyjne nie powodują przedłużenia okresu gwarancji.
Interfejs CAM
9 Pin D-Sub
Pin 9
Pin 8
Zasilacz
24 V
GND
Interfejs CAM
Lumberg SV60
(z zamknięciem śrubowym)
Pin 1 (+)
Pin 2 (+)
Pin 4 (+)
Pin 5 (+)
Pin 6 (-)
- 15 -
Zasilacz
24 V
GND
8 9
PL
Tylna strona
