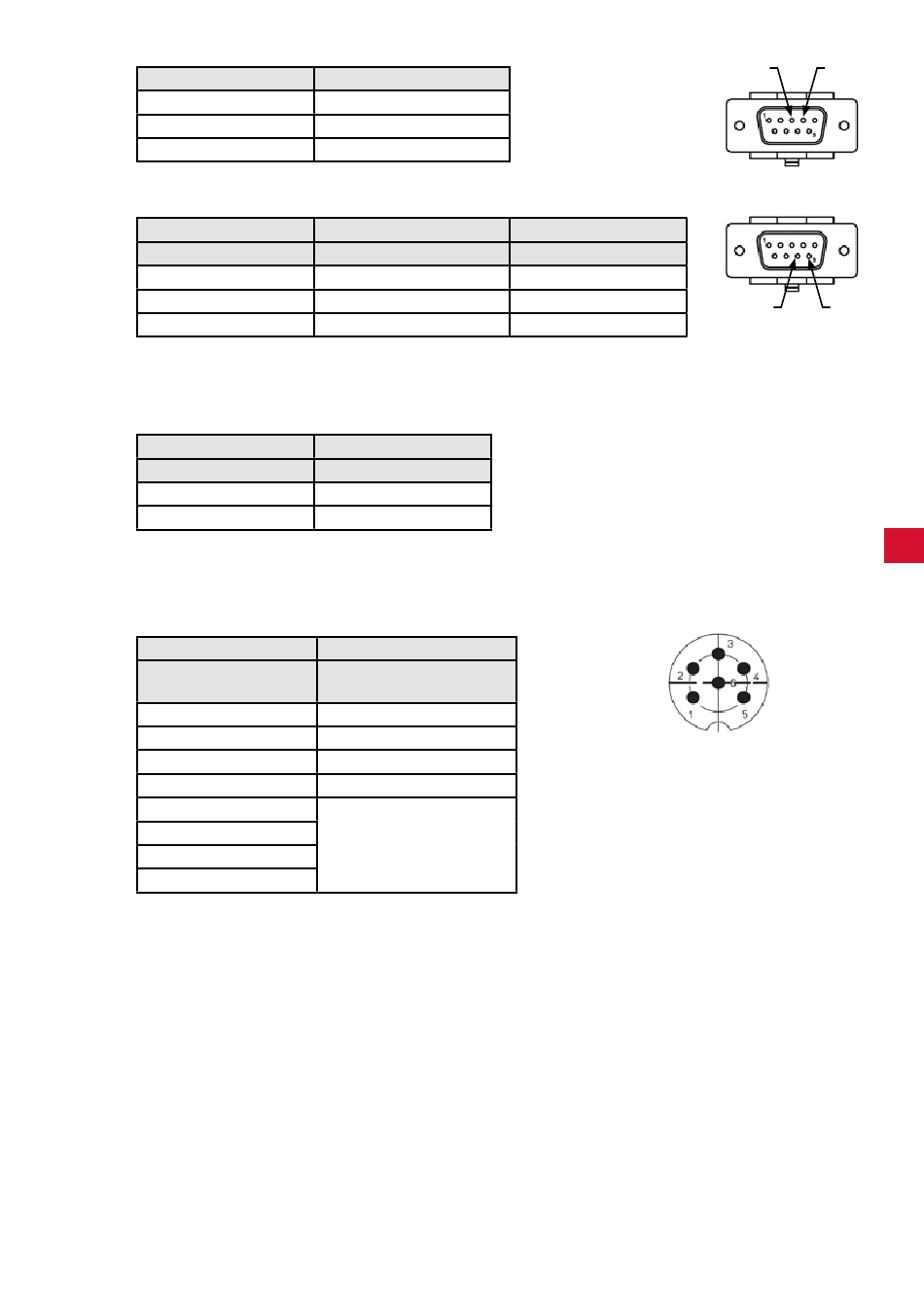

インターフェースケーブル タイプD:
集塵装置
RJ 45 コネクタ
ピン 8
ピン 7
インターフェースケーブル タイプE:
集塵装置
RJ 45 コネクタ
ピン 8
ピン 7
CAM装置が、ピン8および9間においてポテンシャルフリー接点を利用できる場
合にのみ、使用できます。
インターフェースケーブル タイプF:
集塵装置
RJ 45 コネクタ
ピン 8
ピン 7
CAM装置が、集塵を制御するための電源電圧を利用
できる場合にのみ、使用できます。
インターフェースケーブル タイプG:
集塵装置
RJ 45 コネクタ
Pin 8
Pin 6
Pin 4
Pin 2
Pin 7
Pin 5
Pin 3
Pin 1
CAMシステム
9 ピン D-Sub
ピン 3 (+)
ピン 4 (-)
CAMシステム
9 ピン D-Sub
ピン 9
ピン 8
電源ユニット
24 V
GND
CAMシステム
Lumberg SV60 コネクタ
(ネジ止めタイプ)
Pin 1 (+)
Pin 2 (+)
Pin 4 (+)
Pin 5 (+)
Pin 6 (-)
- 15 -
電源ユニット
24 V
GND
3 4
8 9
