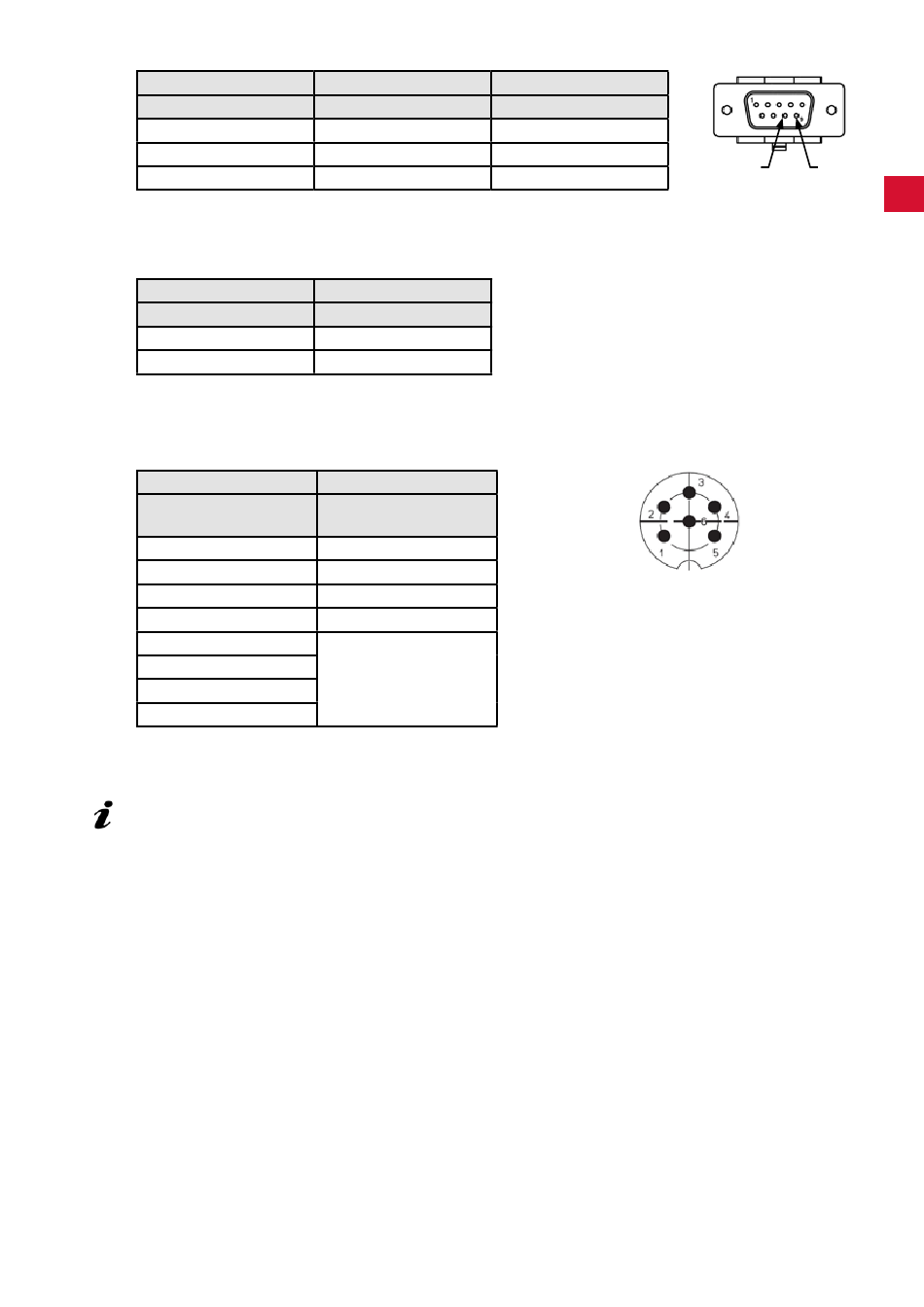

Cavo di interfaccia tipo E:
Aspiratore
Connettore RJ 45
Pin 8
Pin 7
Da utilizzare se l'impianto CAM mette a disposizione solo un contatto a
potenziale zero tra pin 8 e 9�
Cavo di interfaccia tipo F:
Aspiratore
Connettore RJ 45
Pin 8
Pin 7
Da utilizzare se l'impianto CAM mette a disposizione
solo tensione di rete per il comando dell'aspiratore�
Cavo di interfaccia tipo G:
Aspiratore
Connettore RJ 45
Pin 8
Pin 6
Pin 4
Pin 2
Pin 7
Pin 5
Pin 3
Pin 1
10 Garanzia
Sul motore di aspirazione è concessa una garanzia di 3 anni, e comunque al massimo per la dura-
ta di 1000 ore di esercizio (tempo di funzionamento motore).
Nell'ambito di un utilizzo conforme alle prescrizione, Renfert concede su tutti i componenti dell'apparec-
chio una garanzia di 3 anni�
Presupposto necessario per il ricorso alla garanzia è l'esibizione della fattura d'acquisto originale emessa
dal rivenditore specializzato�
Sono esclusi dalla garanzia i pezzi soggetti a naturale usura nonché i pezzi di consumo� Questi pezzi
sono contrassegnati nell'elenco dei pezzi di ricambio�
La garanzia decade in caso di utilizzo improprio, inosservanza delle norme di azionamento, pulizia, ma-
nutenzione e connessione, riparazioni eseguite in proprio o non eseguite dai centri specializzati, impiego
di ricambi di altre marche e in caso di circostanze inusuali o non ammesse dalle norme d'uso�
Le prestazioni di garanzia non prevedono proroghe della garanzia stessa�
Sistema CAM
9 Pin D-Sub
Pin 9
Pin 8
Alimentatore
24 V
GND
Sistema CAM
Lumberg SV60
(con chiusura a vite)
Pin 1 (+)
Pin 2 (+)
Pin 4 (+)
Pin 5 (+)
Pin 6 (-)
- 15 -
Alimentatore
24 V
GND
8 9
IT
Lato posteriore
