Montage Seitenteile (optional erhältlich)
Seitenteile sind optional als Zubehör erhältlich und können nach Wunsch an 1- 4 Seiten ange-
bracht werden. Durch die Montage der Seitenteile wird die seitliche Wärmestrahlung reduziert,
dass die Mindestabstände zu brennbaren Materialien nur noch 5 cm betragen (Abb. 8).

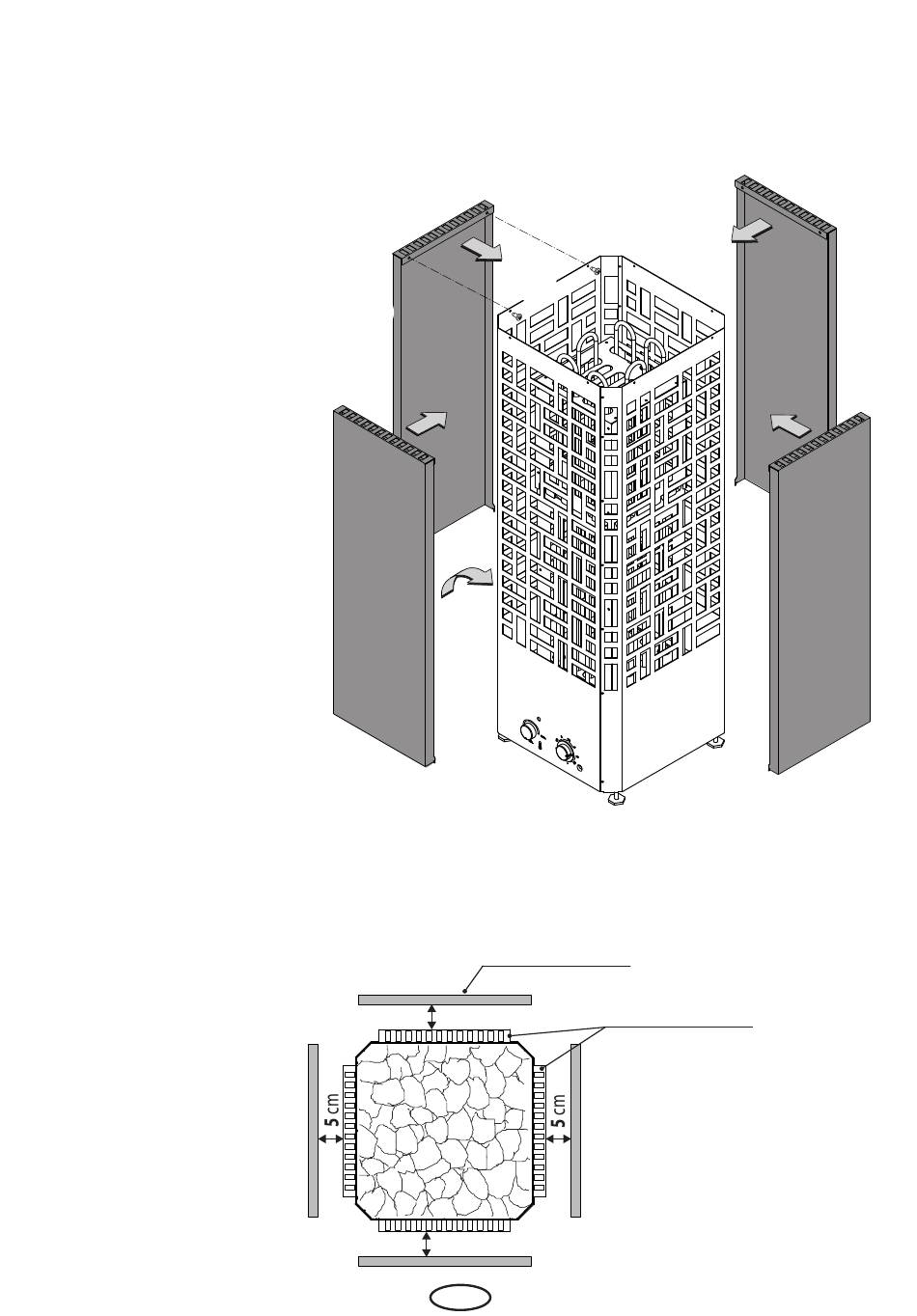

• Seitenteile zunächst im un-
teren Bereich mit Haltewinkel
in die Öffnungen am Außen-
gehäuse einführen, dann im
oberen Bereich auf die Kante
von Außengehäuse einhän-
gen (Abb. 7)
• Danach mit jeweils 2 mitgelie-
ferten Schrauben befestigen
(Abb. 7)
• Die Abstände zwischen Heizgerät und Kabinenwand, sowie Ofenschutz, Liegebank und anderen
brennbaren Materialien ändern sich auf 5 cm (siehe Abb. 8).
