Floe P1200 Assembly Instructions Manual

Anchoring system

Advertisement

Quick Links

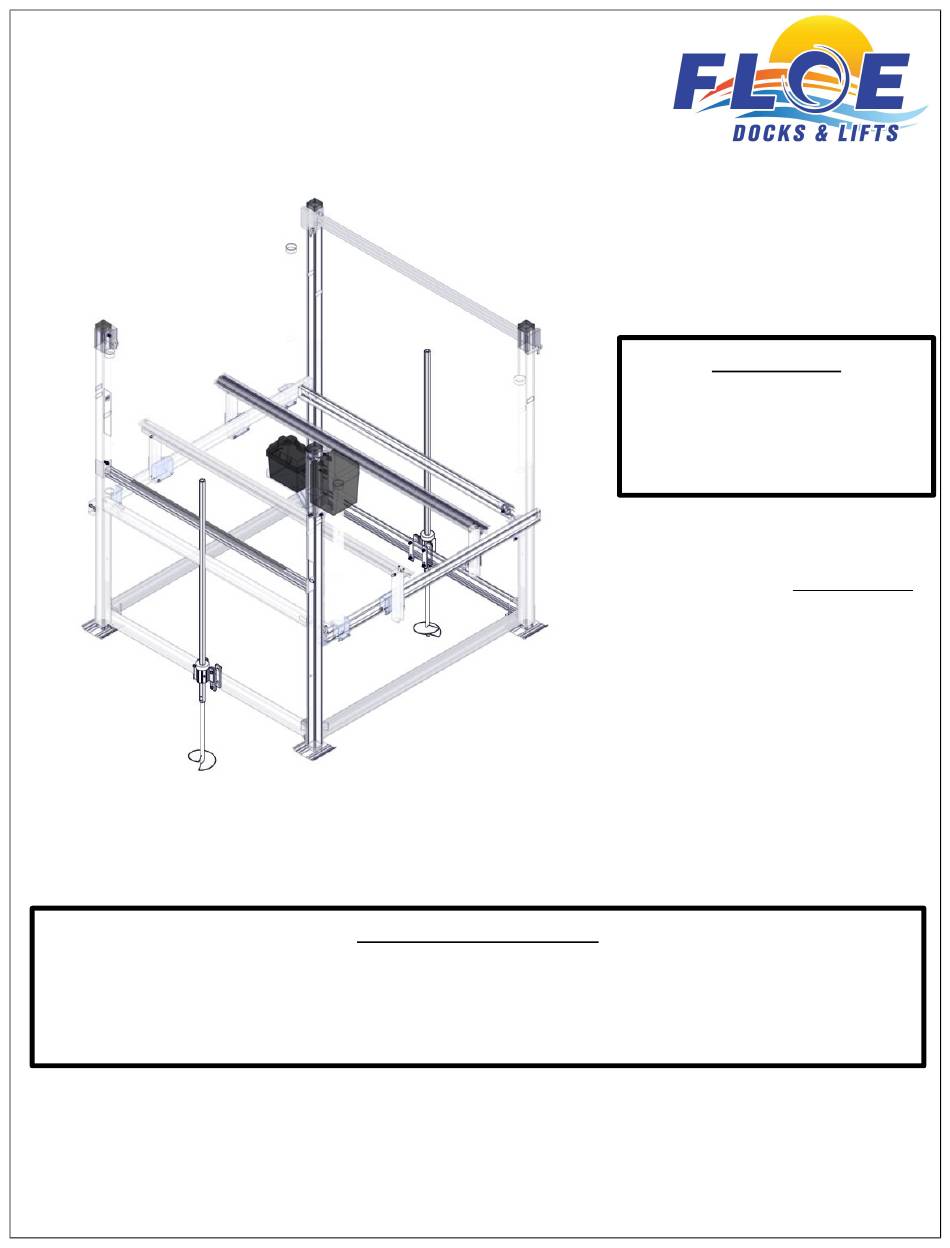

FLOE ANCHORING SYSTEM
P1200, PWC1300, P1600, V1600 PWC
ASSEMBLY INSTRUCTIONS
KIT P/N 512-00054-00
WHEN STORING THE ANCHORING SYSTEM, THE MAIN TUBE WITH AUGER
MUST BE CLEANED THOUROUGHLY OF ANY DEBRIS (MUD, SAND, ETC.) AND
PLACED UPSIDE DOWN (AUGER POINTING UPWARDS).
INSTRUCTION P/N: 612-00054-00
RELEASED 04/27/20
STORAGE DISCLAIMER
SHEET 1 OF 12
IMPORTANT
DO NOT USE AN IMPACT
OR CORDLESS DRILL TO
INSTALL LIFT ANCHORS.
TOOLS REQUIRED
-(2) 9/16" SOCKETS/WRENCHES
-1-1/8" SOCKET (6 POINT ONLY)
-1/2" DRIVE RATCHET
-TORQUE WRENCH
-TAPE MEASURE
*LIFT NOT INCLUDED
© Manufactured by:
Floe International Inc.
48473 State Hwy. 65
McGregor, MN 55760
www.floeintl.com

Advertisement

loading
Need help?

Need help?

Do you have a question about the P1200 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Floe P1200

  • Page 1 FLOE ANCHORING SYSTEM P1200, PWC1300, P1600, V1600 PWC ASSEMBLY INSTRUCTIONS KIT P/N 512-00054-00 IMPORTANT DO NOT USE AN IMPACT OR CORDLESS DRILL TO INSTALL LIFT ANCHORS. TOOLS REQUIRED -(2) 9/16” SOCKETS/WRENCHES -1-1/8” SOCKET (6 POINT ONLY) -1/2” DRIVE RATCHET -TORQUE WRENCH...
  • Page 2 BILL OF MATERIALS/EXPLODED VIEW P/N 512-00054-00 ANCHORING SYSTEM, PIVOT LIFTS & V1600 NUMBER PART NUMBER QTY. DESCRIPTION 001-70107-00 HHCS, 3/8-16 x 1 ¼” 18-8 SS 001-70113-00 HHCS, 3/8-16 x 2-1/2” 18-8 SS 001-70114-00 HHCS, 3/8-16 x 2-3/4” 18-8 SS 001-70117-00 HHCS, 3/8-16 x 3-1/2”...
  • Page 3: Installation Note

    INSTALLATION NOTE IF A WHEEL KIT IS INSTALLED OR TO BE INSTALLED, POSITION ANCHORING SYSTEM BRACKETS: 9” MINIMUM FROM THE WHEEL KIT BRACKET ON V1600 PWC LIFTS 12” MINIMUM FROM THE WHEEL KIT BRACKET ON PIVOT LIFTS SHEET 3 OF 12...
  • Page 4 STEP 1 ANCHORS WILL BE PLACED ON SIDE BEAMS BETWEEN CORNER POSTS “A” & “B” AND CORNER POSTS “C” & “D” (FIGURE 1.1). FIGURE 1.1 SHEET 4 OF 12...
  • Page 5 ATTACH PLATES AND POCKET WELDMENT ONTO FRAME BEAM AS SHOWN IN FIGURE 1.2. FOR V1600, P1200, AND PWC 1300 LIFTS, USE (2) 3/8” X 2-1/2 BOLTS FOR THE LOWER HOLES AND (2) 3/8” X 2-3/4” BOLTS FOR THE UPPER HOLES. FOR P1600 LIFTS, USE (2) 3/8” X 3-1/2” BOLTS FOR THE LOWER HOLES AND (2) 3/8”...
  • Page 6 ONCE PLACEMENT IS FINALIZED, TORQUE TO 35 FT-LBS (FIGURE 1.4). IMPORTANT NOTE: POCKET PLACEMENT MAY HAVE TO BE ADJUSTED BASED UPON POSSIBLE OBSTRUCTIONS ON LAKE BOTTOM OR ABILITY TO DRIVE AUGER TO FULL DEPTH. FIGURE 1.4 FIGURE 1.6 SHEET 6 OF 12...
  • Page 7 STEP 2 (BOTTOM OF INNER NOTE: INNER LEG HEIGHT MUST BE SET BEFORE ANCHORS ARE INSTALLED LEG TO BOTTOM OF CORNER POST) . SLIDE COLLAR OVER ANCHOR TUBE (FIGURE 2.1). SET HEIGHT OF COLLAR BY TAKING THE MEASUREMENT FROM THE BOTTOM OF COLLAR TO THE TIP OF THE AUGER (FIGURE 2.2).
  • Page 8 TO DETERMINE COLLAR HEIGHT, THE FOLLOWING TABLE IS USED. REFER TO FIGURE 2.2 ON SHEET 7 ON HOW TO MEASURE FOR COLLAR HEIGHT. INNER LEGS ON INSTALLATIONS HAVE A TRAVEL OF 24 INCHES. COLLAR HEIGHT SETUP EXTENDED LEG LENGTH (INCHES) COLLAR HEIGHT (INCHES) EXTENDED LEG LENGTH (INCHES) COLLAR HEIGHT (INCHES)
  • Page 9 ONCE POSITION IS SET, SECURE COLLAR TO HEX TUBE USING (1) 3/8” X 1-¼” BOLT (FIGURE 2.3) AND TORQUE TO 20 FT-LBS (FIGURE 2.4). FIGURE 2.3 FIGURE 2.4 SHEET 9 OF 12...
  • Page 10 BRING ANCHOR ASSEMBLY TOWARDS LIFT UNTIL AUGER TOUCHES FRAME BEAM (FIGURE 2.5). LIFT THE ANCHOR ASSEMBLY AND STOP WHEN THE AUGER HELIX TOUCHES THE BOTTOM OF THE FRAME BEAM (FIGURE 2.6). FIGURE 2.5 FIGURE 2.6 SHEET 10 OF 12...
  • Page 11 SLIDE THE ANCHOR ASSEMBLY TOWARDS THE POCKET. NOTE THAT ONLY THE AUGER SHAFT WILL SLIDE INTO THE POCKET, THE HEX SHAFT WILL NOT (FIGURE 2.7). LOWER THE ANCHOR INTO POCKET UNTIL AUGER TOUCHES LAKE BOTTOM (FIGURE 2.8). FIGURE 2.7 FIGURE 2.8 SHEET 11 OF 12...
  • Page 12 IF ADDITIONAL ADJUSTMENT IS REQUIRED, LOOSEN 3/8” NUTS AND SLIDE POCKETS ON FRAME BEAM WITH ANCHOR ASSEMBLIES UNTIL DESIRED POSITION IS FOUND. ONCE POSITION IS SET, RE-TORQUE NUTS TO 35 FT-LBS (FIGURE 2.9). DRIVE ANCHOR ASSEMBLY INTO LAKE BOTTOM USING 1-1/8” 6 POINT SOCKET & 1/2” DRIVE RATCHET UNTIL COLLAR TOUCHES TOP OF ANCHOR POCKET (FIGURE 2.10).
