7.2.1 Подключение линии питания
В зависимости от модели на устройство
может подаваться разное напряжение сети
питания. Значение напряжения сети указано на
идентификационной этикетке устройства.
Кабель заземления должен быть
длиннее двух других кабелей примерно
на 10mm, чтобы предотвратить
его случайное отсоединение при
натягивании.
Силовой кабель необходимо закрыть
силиконовой оболочкой (01), входящей
в комплект оборудования. Силиконовая
оболочка крепится с помощью
соответствующей кабельной стяжки
(02). Для установки в соответствии со
стандартами UL / CSA вставьте кабель
питания в отверстие для прохода кабеля
слева, как показано на рисунке..
LEFT
01

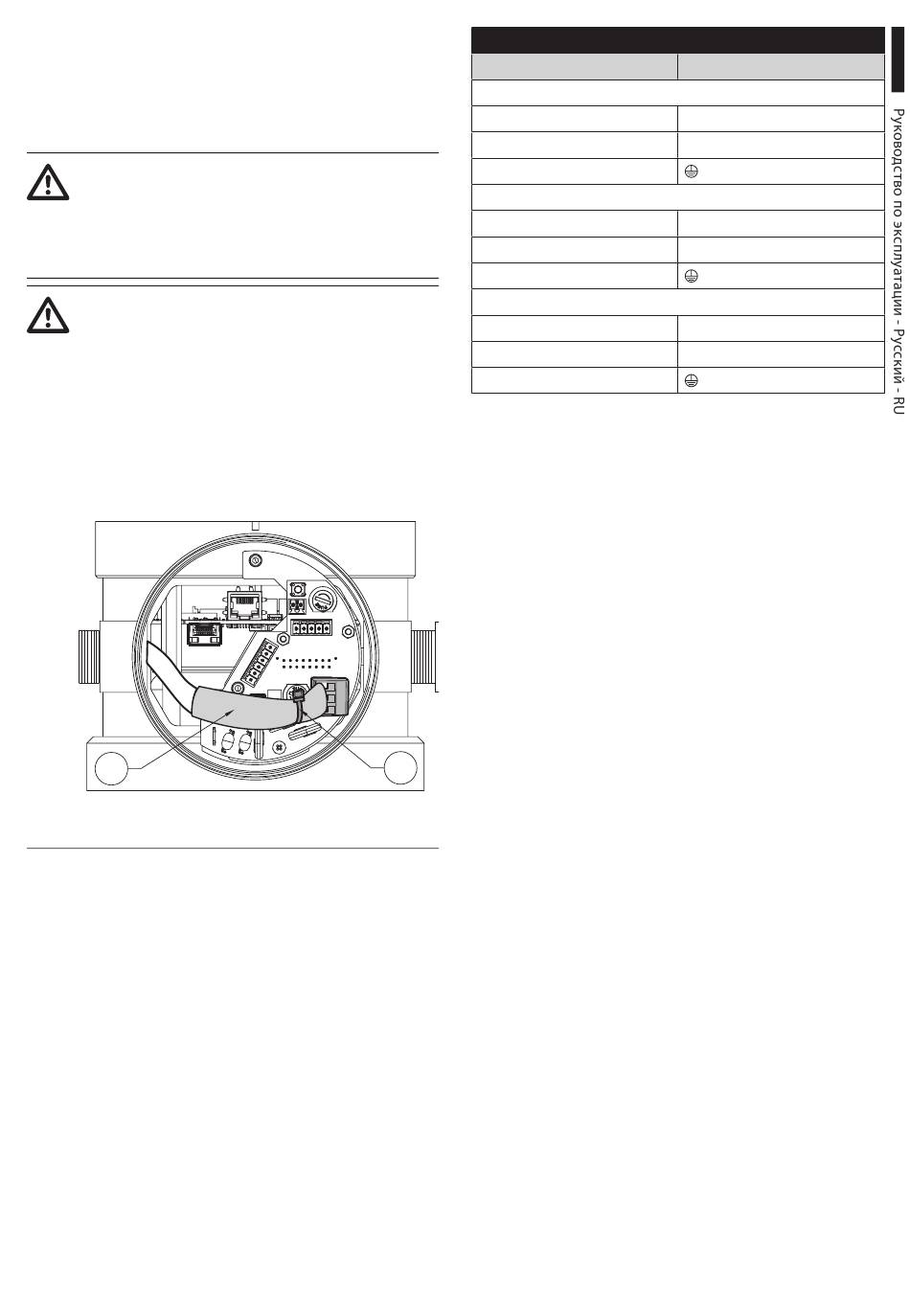

Рис. 13
Размеры силовых кабелей должны
соответствовать соотношению между силой тока и
покрываемым расстоянием.
Сечение провода защитного заземления должно
быть не менее сечения силовых кабелей.
Отсоедините от платы подключения съемные
штыревой разъем линии питания (J1, 7.2 Описание
подключенных кабелей, страница 20).
Подключите силовые кабели, как указано в
соответствующей таблице (Табл. 9, страница 21).
MNVCMPXHDC_1916_RU
ПОДКЛЮЧЕНИЕ ЛИНИИ ПИТАНИЯ
Цвет
Источник питания 24Vac
Определяется установщиком
Определяется установщиком
Желтый/Зеленый
Источник питания 230Vac
Синий
Коричневый
Желтый/Зеленый
Источник питания 120Vac
Синий
Коричневый
Желтый/Зеленый
Табл. 9
RIGHT
02
Клеммы
N (Нейтраль)
L (Фаза)
N (Нейтраль)
L (Фаза)
N (Нейтраль)
L (Фаза)
