6.4.2 Крепление к парапету или на
потолок

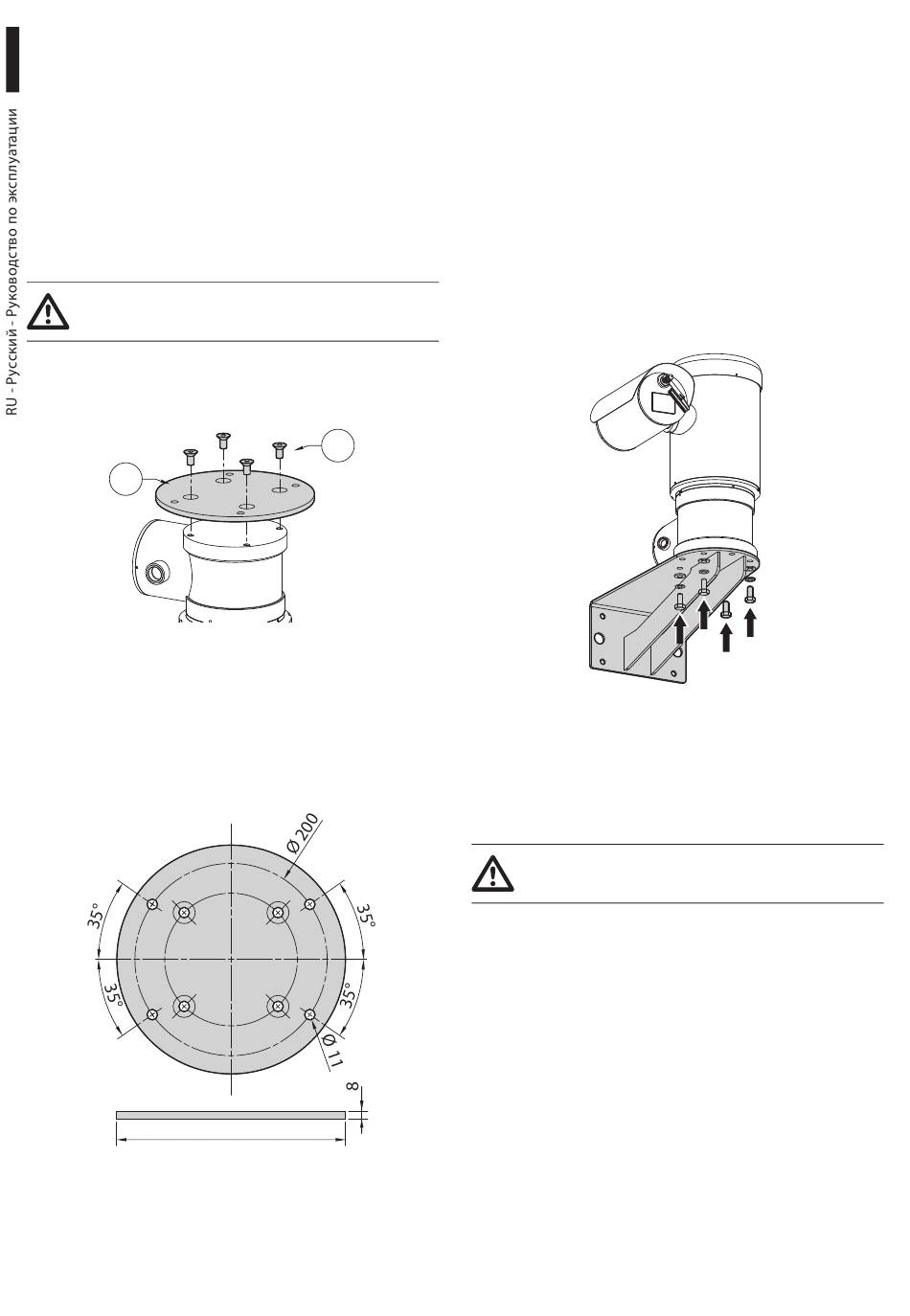

Прикрепите адаптер (01) к днищу устройства,
используя 4 прилагаемых болта с плоской
потайной головкой (02) с шестигранным шлицем
из нержавеющей стали M10x20mm (А4 класс 70).
Убедитесь, что на резьбе нет грязи.
Нанесите большое количество герметика
для резьбовых соединений (Loctite 270) на 4
резьбовых отверстия в основании устройства.
Будьте внимательны при монтаже.
Момент затяжки: 35Nm.
Оставьте герметик застывать в течение одного
часа; не забудьте выждать указанное количество
времени до завершения установки.
01
Рис. 6
Используйте внешние отверстия в адаптере, чтобы
закрепить собранное устройство на парапете или
потолок. Используйте винты, которые способны
удерживать вес, превышающий вес устройства не
менее чем в 4 раза.
Рис. 7
18
02
Ø 238
6.4.3 Крепление с помощью
кронштейна
Кронштейн может быть закреплен на
вертикальной стене. Используйте винты и
приспособления для крепления на стене, которые
способны выдержать вес, превышающий вес
устройства не менее чем в 4 раза.
Для крепления устройства к кронштейну
используйте 4 плоские шайбы, 4 пружинные
шайбы из нержавеющей стали и 4 болта с
шестигранной головкой из нержавеющей
стали (А4 класс 70), входящие в комплектацию
(M10x20mm).
Рис. 8
Убедитесь, что на резьбе нет грязи.
Нанесите на поверхность 4 винтов толстый слой
герметика для резьбовых соединений (Loctite 270).
Затяните винты.
Будьте внимательны при монтаже.
Момент затяжки: 35Nm.
Оставьте герметик застывать в течение одного
часа; не забудьте выждать указанное количество
времени до завершения установки.
