Remplacement du filtre et de l'obturateur

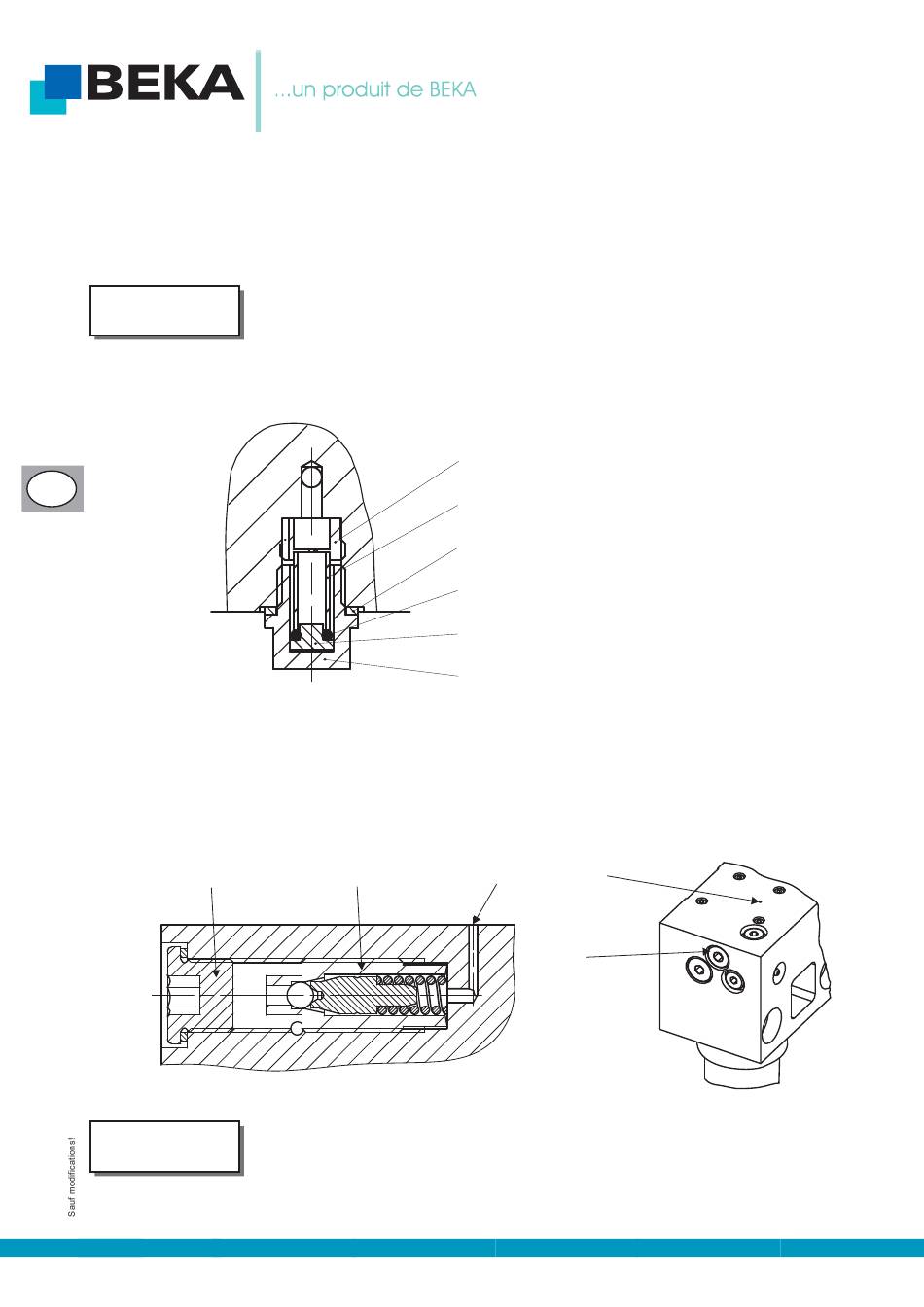

Pour changer le filtre ou l'écran enlever d'abord la vis de fermeture (Fig. , rep. 6) à l'aide d'une clé plate de 13. Ensuite
vous pouvez enlever l'élément recevant la pression (Fig. , rep. 5), le joint torique (Fig. 7, rep. 4) et le panier à tamis
(Fig. , rep. 2). A l'aide d'un tournevis pour vis à tête fendue vous pouvez dévisser l'écran (Fig. , rep. 1). 8
Indication!
L'écran étant remonté vous pouvez remettre en place le panier à tamis, le joint torique et l'élément recevant la pression et les
fixer à l'aide de la vis de fermeture et de la rondelle d'étanchéité en cuivre.
Fig. : 8
F
50

Remplacement du clapet limiteur de pression

Pour protéger le circuit de lubrifiant, un clapet limiteur de pression (Fig. : rep. 2) est intégré à la pompe. Celui-ci s'ouvre à
partir d'une pression du liquide de 280 bars. Pour remplacer le clapet limiteur de pression, enlever d'abord le bouchon fileté
(voir Fig. : rep. 1), ensuite dévisser le clapet limiteur de pression au moyen d'un tournevis hexagonal SW 9. 9
Fig. 9
Indication!
Pour le remontage s'assurer que le bord d'étanchéité de l'écran n'est pas abîmé.
1 2
En montant le clapet limiteur de pression, veiller à ce que la bille, le piston du clapet et le ressort
soient disposés correctement dans le carter du clapet limiteur de pression.
En serrant le clapet limiteur de pression, veiller à son bon serrage dans le corps de la pompe,
car celui-ci étanchéifie par une arête coupante.
Après le montage, refermer l'orifice du clapet limiteur de pression au moyen du bouchon fileté
au joint en CU enlevé auparavant.
8
8
1 Obturateur
2 Crépine de rétention
3 Joint circulaire Cu
4 Joint torique
5 Elément recevant la pression pour le filtre
6 Bouchon fileté
