Principe de fonctionnement

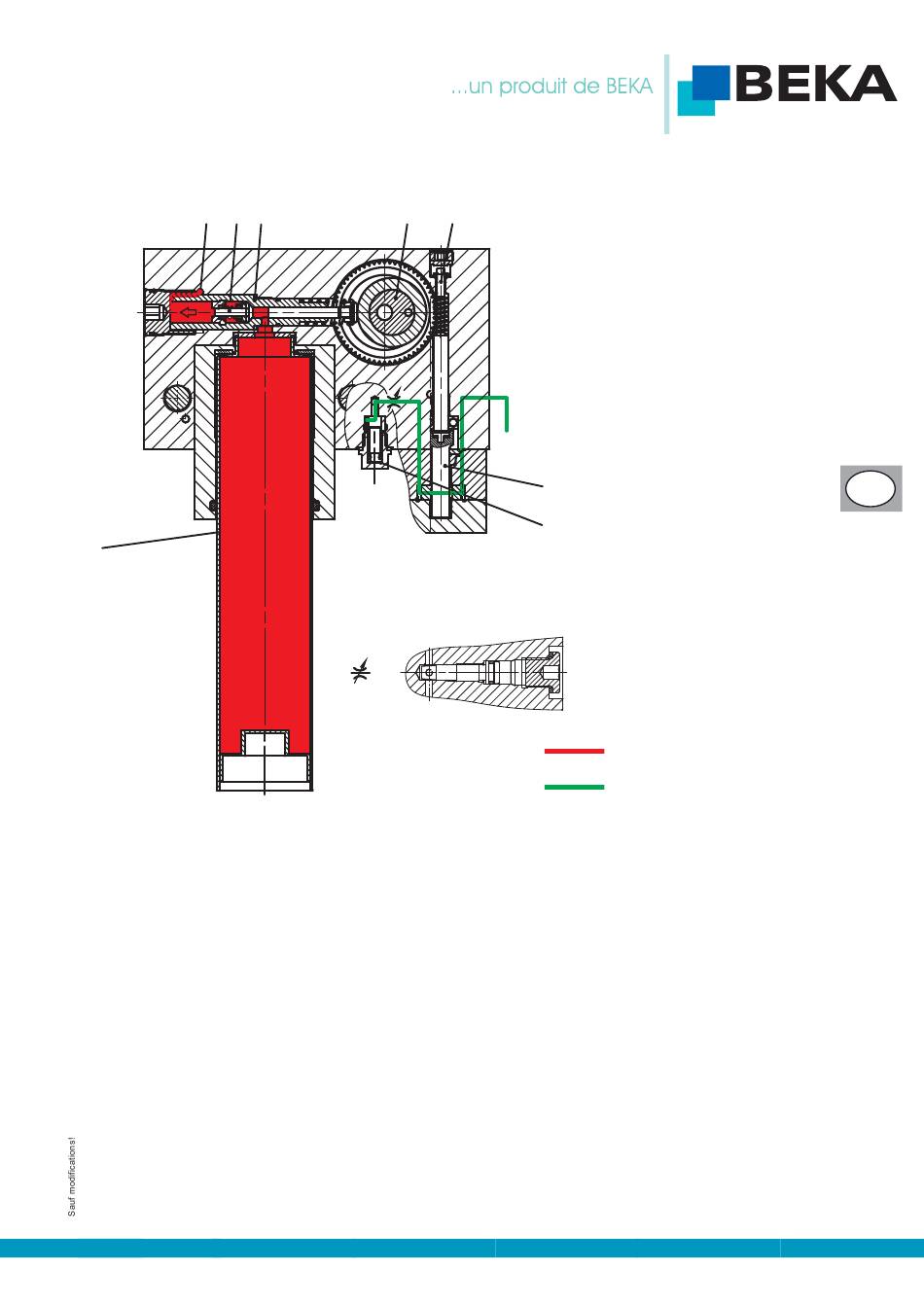

Fig. 4
2 3
D
1
Description du fonctionnement
La pompe hydraulique BEKA-HAMAX Système 2 est raccordée par l'intermédiaire d'une conduite de dérivation au système
hydraulique de l'appareil porteur via la conduite de refoulement P (Fig. ). L'huile hydraulique est passée à travers un filtre à
obturateur avant d'atteindre le moteur hydraulique, rep. 6 (Fig. ) qui assure l'entraînement en continu. La conduite de retour
R refoule alors l'huile hydraulique vers le circuit hydraulique. Le débit d'huile peut être réglé par un étrangleur ce qui permet
de réguler la vitesse de rotation du moteur hydraulique et par conséquent le nombre de courses du piston suiveur ou le
refoulement. Le moteur hydraulique entraîne un arbre à vis sans fin, rep. 5 (Fig. ) qui transmet les rotations à l'unité
d'excentrique, rep. 4 (Fig. ). L'excentricité entraîne la course d'aspiration et de refoulement du piston de refoulement de 4
l'élément de pompe, rep. 3 (Fig. ). Le clapet anti-retour intégré, rep. 2 (Fig. ) empêche l'aspiration de retour du liquide
refoulé. Par le canal de refoulement D, le lubrifiant est refoulé vers les différentes sorties ouvertes ou fermées, en fonction du
lieu ou de leur position d'emplacement. Divers types de cartouches, rep. 1 (Fig. ), servent de réservoirs de lubrifiant. Le
clapet limiteur de pression installé est préréglé à 280 bars.
4 5
P
Etrangleur réglable:
4
4
1 Cartouche
2 Clapet anti-retour
3 Élément de pompe
4 Unité d'excentrique
5 Arbre à vis sans fin
6 Moteur hydraulique
7 Filtre avec obturateur
R
6
7
Circuit de lubrifiant
D Canal de refoulement
Circuit du marteau hydraulique
P Conduite d'amenée
R Conduite de retour
4
4
4
4
F
