Wechsel des Kartuschenadapters

Falls Sie den Einsatz eines anderen Kartuschentyps wünschen, können Sie einen entsprechenden Adapter als Ersatzteil
bestellen:
D

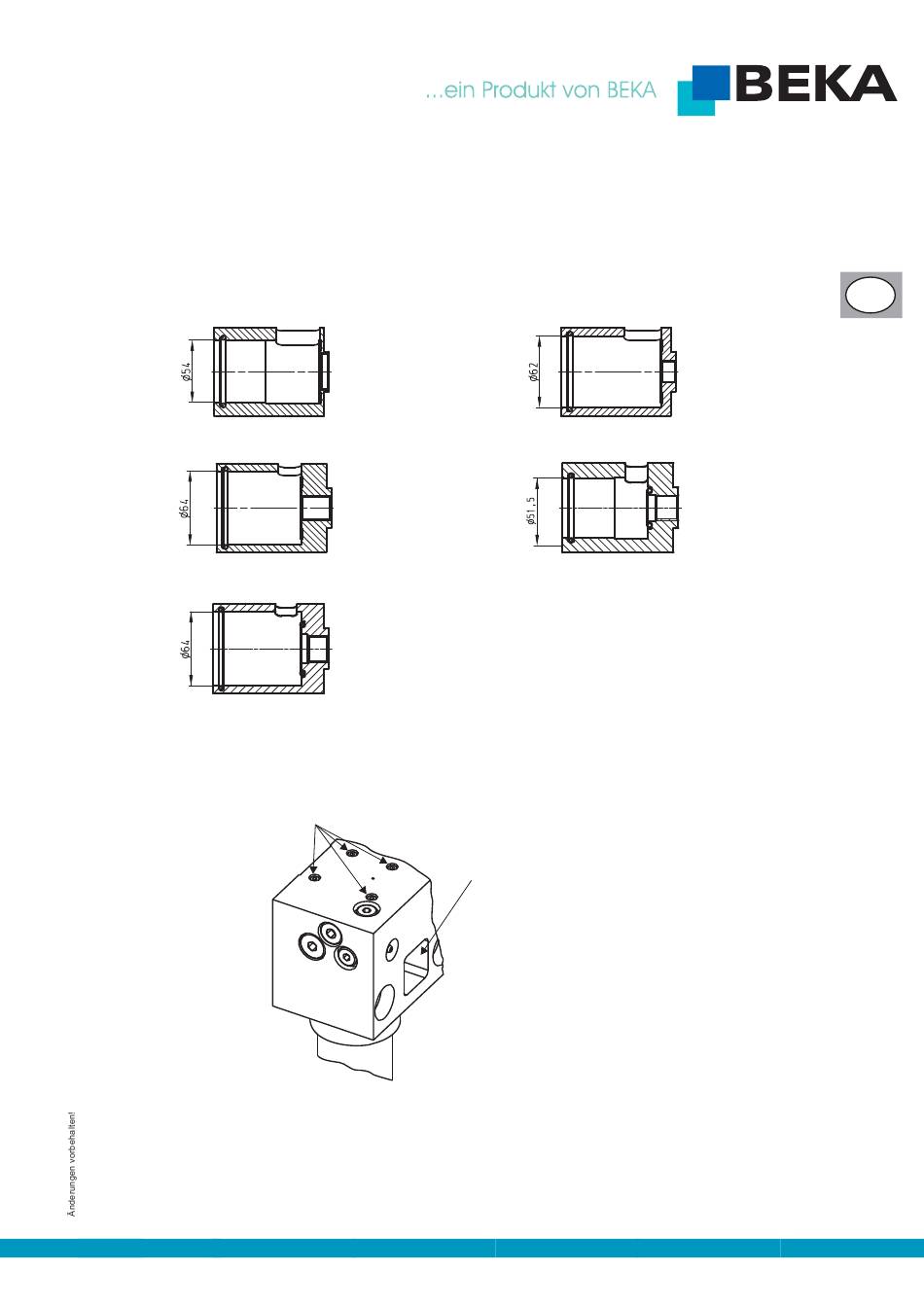

Adapter 2576GK0001 - für Kartusche Typ S: Adapter 2576GK0002 - für Kartusche Typ F:
Adapter 2576GK0003 - für Kartusche Typ L: Adapter 2576GK0004 - für Kartusche Typ R:
Adapter 2576GK0008 - für Kartusche Typ Ra:
13
Zum Wechsel des Adapters lösen und entfernen Sie die vier Befestigungsschrauben gegenüber der Kartuschenaufnahme
mit einem Innensechskantschlüssel SW 4 (Abb. 7: Pos. 1).
Abb. 7: 1
2
Danach können Sie den Adapter einfach aus dem Pumpengehäuse herausziehen und auswechseln. Prüfen Sie vor dem
Einsetzen des neuen Adapters, ob die im Pumpengehäuse befindlichen Dichtungen in Ordnung sind. Bei Beschädigung
wechseln Sie diese aus. Zur Montage des Kartuschenadapters stecken Sie diesen in das Pumpengehäuse ein und
befestigen Sie ihn mit den entfernten Befestigungsschrauben wieder (Abb 7: Pos. 1). Achten Sie dabei darauf, dass die
.
Sichtfenster im Kartuschenadapter (Abb. 5: Pos. 4) und im Pumpengehäuse übereinstimmen (Abb. 7: Pos. 2)
