Filter- und Blendenwechse
Zum Filter- bzw. Blendenwechsel entfernen Sie zuerst die Verschlussschraube (Abb. 8: Pos. 6) mit einem
Schraubenschlüssel SW13. Danach können Sie das Druckstück (Abb. 8: Pos. 5), den O-Ring (Abb. 8: Pos. 4) und den
Siebkorb (Abb. 8: Pos. 2) entnehmen. Mit einem Schlitzschraubendreher können Sie die Blende (Abb. 8: Pos. 1)
herausschrauben.
D
Achtung!
Nachdem die Blende wieder eingeschraubt ist, können Sie den Siebkorb, den O-Ring und das Druckstück wieder einlegen
und mit der Verschlussschraube und Cu-Dichtring fixieren.

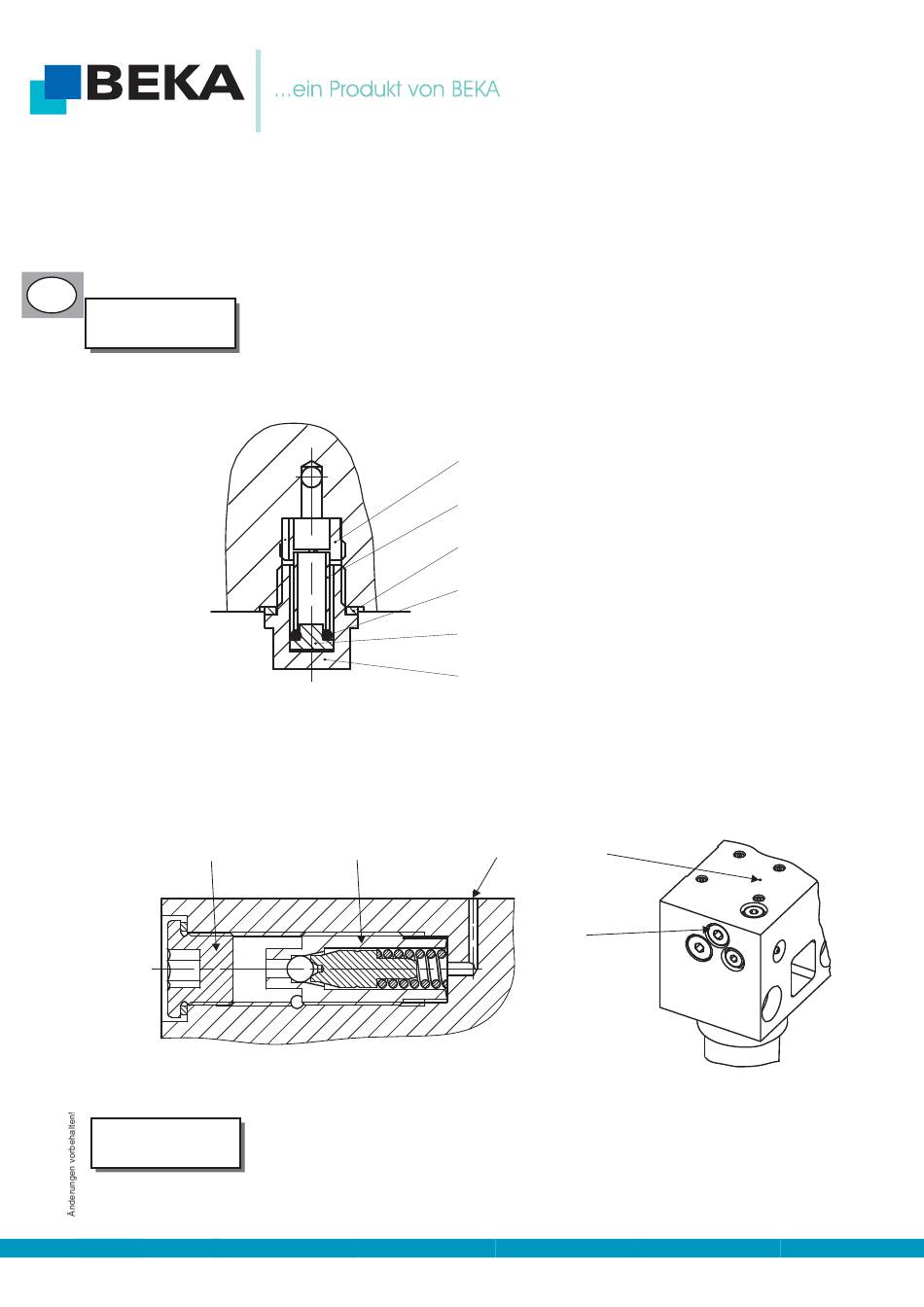

Abb. 8:
14

Wechsel des Druckbegrenzungsventils

Zur Absicherung des Schmierstoffkreislaufs ist in der Pumpe ein Druckbegrenzungsventil (DBV - Abb. 9: Pos. 2) integriert.
Dieses öffnet ab einem Mediumdruck von 280 bar. Zum Austausch des DBV's entfernen Sie zuerst die Verschlussschraube
(siehe Abb. 9: Pos. 1), dann schrauben Sie das DBV mit einem Sechskantschraubendreher SW 9 heraus.
Abb. 9
richtigen Anordnung im DBV - Gehäuse befinden.
Hinweis!
l
Achten Sie bei m Wiedereinbau darauf, dass die Dichtkante der Blende keine
Beschädigung aufweist!
1 2
Achten Sie bei der Montage des DBV's darauf, dass sich Kugel, Ventilkolben und Feder in der
Achten Sie beim Anziehen des DBV's auf einen guten Sitz im Pumpengehäuse, da dieses mit
einer Schneidkante abdichtet.
Verschließen Sie nach der Montage des DBV's die Öffnung mit der entfernten
Verschlussschraube mit Cu - Dichtring wieder.
1 Blende
2 Siebkorb
3 Cu-Dichtring
4 O-Ring
5 Druckstück
6 Verschlussschraube
Schmierstoffaustritt
1
