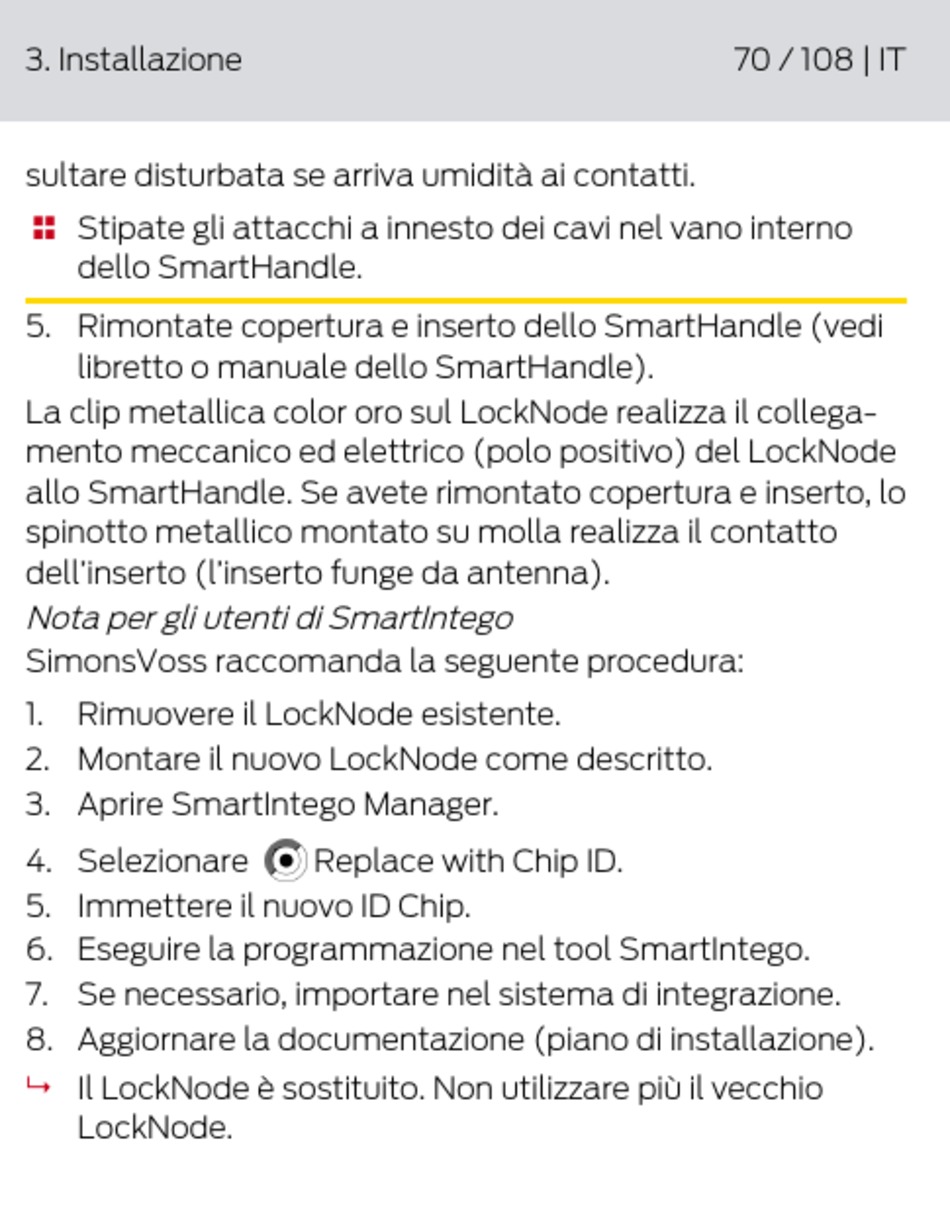

3. Installazione
sultare disturbata se arriva umidità ai contatti.
Stipate gli attacchi a innesto dei cavi nel vano interno

dello SmartHandle.
5. Rimontate copertura e inserto dello SmartHandle (vedi
libretto o manuale dello SmartHandle).
La clip metallica color oro sul LockNode realizza il collega-
mento meccanico ed elettrico (polo positivo) del LockNode
allo SmartHandle. Se avete rimontato copertura e inserto, lo
spinotto metallico montato su molla realizza il contatto
dell'inserto (l'inserto funge da antenna).
Nota per gli utenti di SmartIntego
SimonsVoss raccomanda la seguente procedura:
1. Rimuovere il LockNode esistente.
2. Montare il nuovo LockNode come descritto.
3. Aprire SmartIntego Manager.
4. Selezionare
5. Immettere il nuovo ID Chip.
6. Eseguire la programmazione nel tool SmartIntego.
7. Se necessario, importare nel sistema di integrazione.
8. Aggiornare la documentazione (piano di installazione).
Il LockNode è sostituito. Non utilizzare più il vecchio
9
LockNode.
Replace with Chip ID.
70 / 108 | IT
