5.2.2 Manöverpanel
1 3
1 3
2
2

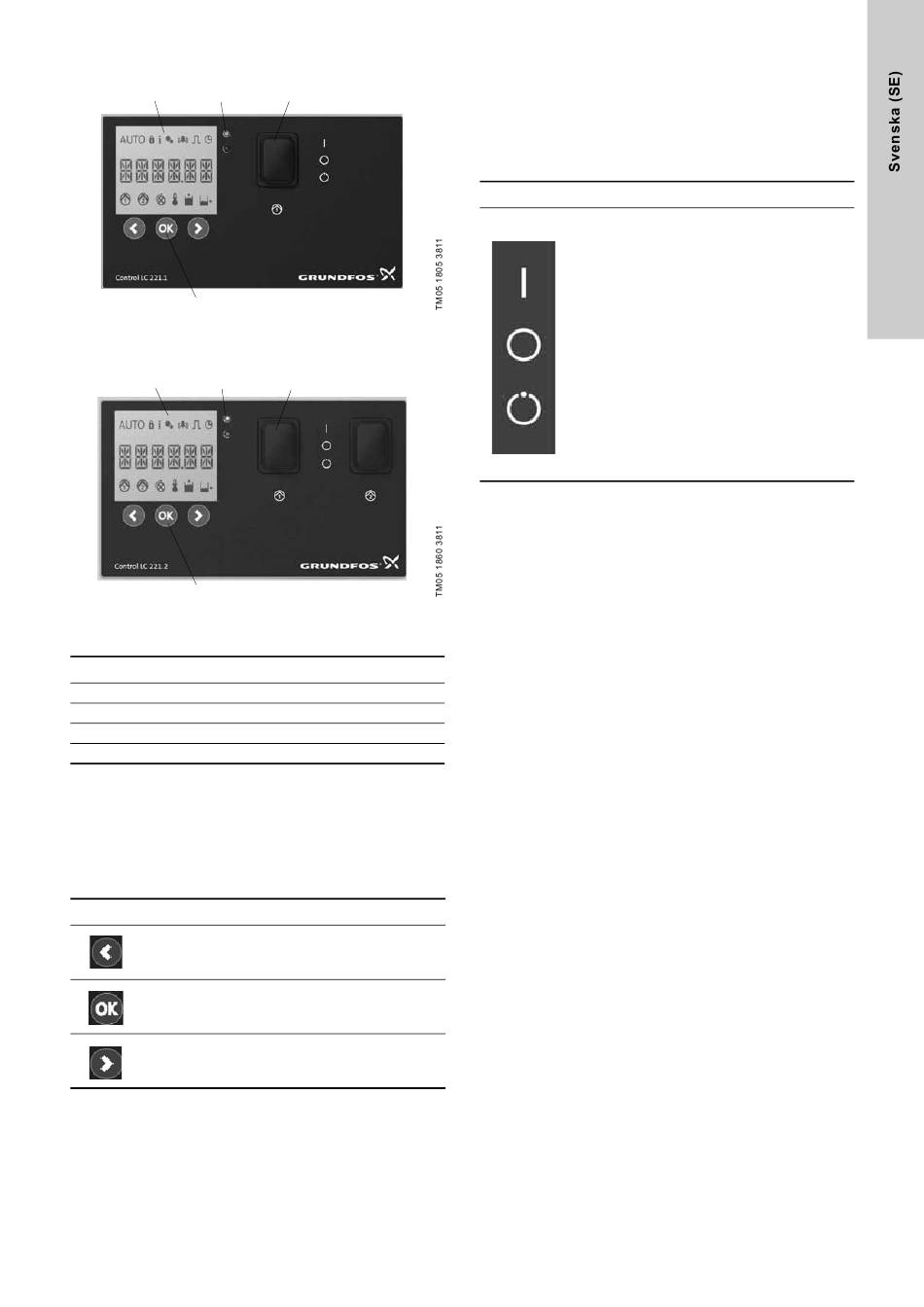

Fig. 11 Manöverpanel för styrenhet LC 221 för en pump
(MOG)
3
1
1 3
2
2
Fig. 12 Manöverpanel för styrenhet LC 221 för två pumpar
(MDG)
Pos. Beskrivning
1 Display
2 Manöverknappar
3 Indikeringslampor
4 Omkopplare ON-OFF-AUTO
Display (pos. 1)
Displayen visar alla relevanta driftsdata och felindikeringar.
Drifts- och felindikeringar beskrivs i avsnitt 6.1 Beskrivning av
display.
Manöverknappar (pos. 2)
Styrenheten manövreras med knapparna nedanför displayen.
Manöverknapparnas funktion framgår av tabellen nedan:
Manöverknapp Beskrivning
• förflyttning åt vänster i huvudmeny.
• förflyttning uppåt i undermenyer.
• minskning av värden i undermenyer.
• bekräftelse av val.
• aktivering av undermenyer.
• återställning av summer.
• förflyttning åt höger i huvudmeny.
• förflyttning nedåt i undermenyer.
• ökning av värden i undermenyer.
4
4
4
4
Indikeringslampor (pos. 3)
Den övre indikeringslampan (grön) lyser när spänningsförsörj-
ningen är tillslagen.
Den nedre indikeringslampan (röd) blinkar vid eventuella fel, för
att göra felindikeringen tydlig på långt avstånd. Dessutom visar
displayen symboler och felkoder.
Omkopplare (pos. 4)
Omkopplare Funktionsbeskrivning
Driftsformen väljs med omkopplaren
ON-OFF-AUTO, som har tre lägen:
POS I:
Startar pumpen manuellt. Driftstidskyddet är
aktivt och indikerar larm efter 3 minuter.
Normal driftstid är upp till 90 sekunder med rör-
ledning DN 32 och 60 sekunder med rörledning
DN 40.
POS O:
• Stoppar pumpen och bryter spänningsförsörj-
ningen till pumpen. De tre symbolerna "Inställ-
ningar låsta", "Information" och "Inställning"
syns.
• Återställer felindikering.
POS AUTO:
Automatisk drift. Pumpen startar och stannar
beroende på signalen från nivågivaren.
