5.2.3 Layout interno dell' LC 221

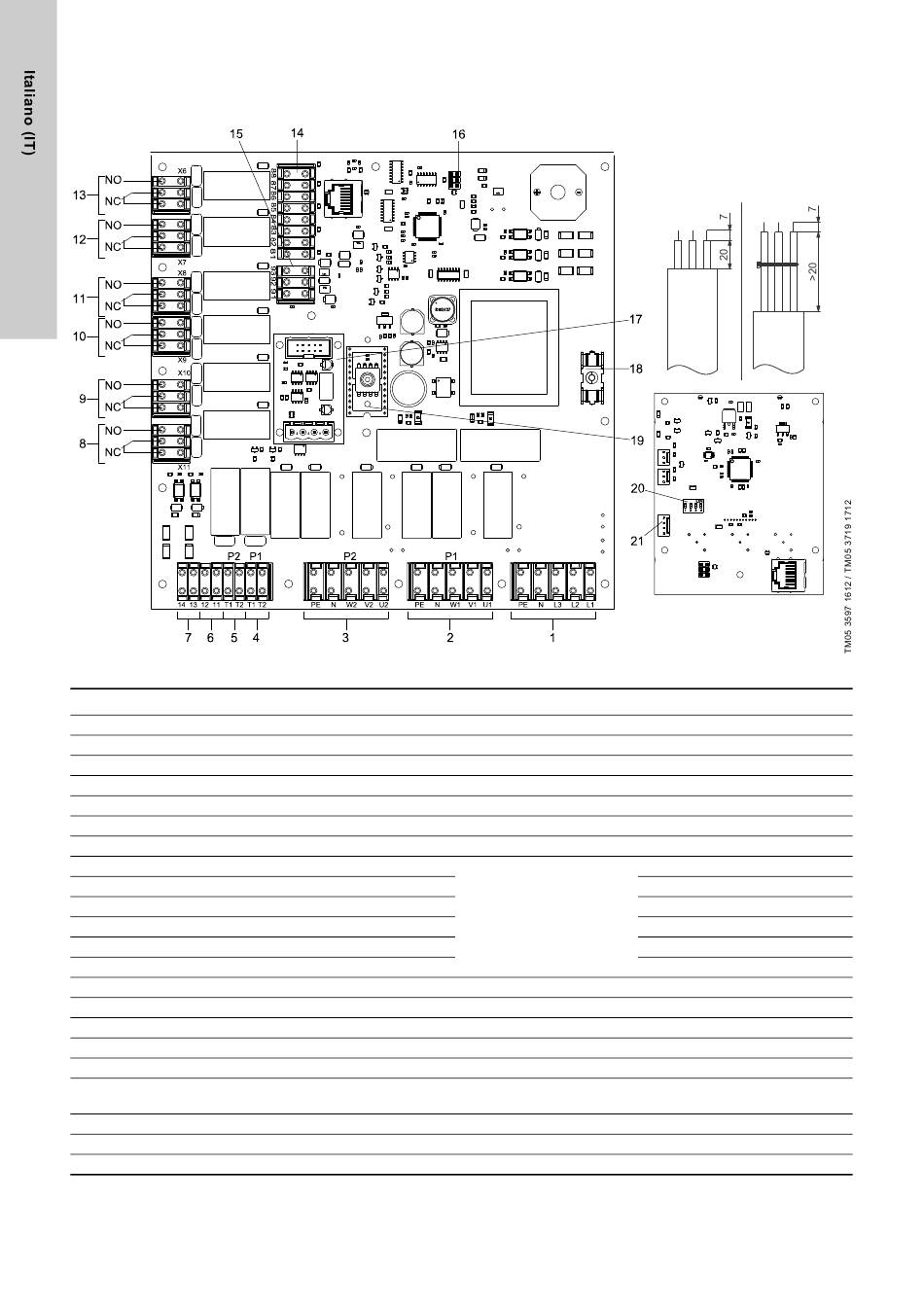

La figura 13 mostra il layout interno di LC 221.
Fig. 13 Layout interno dell' LC 221
Pos. Descrizione
1 Morsetti alimentazione
2 Morsetti collegamento pompa 1
3 Morsetti per collegamento pompa 2
4 Morsetti interruttore termico, pompa 1
5 Morsetti per interruttore termico, pompa 2
6 Morsetti per allarme esterno
7 Morsetti reset esterno
8 Morsetti guasto comune
9 Morsetti allarme livello alto acqua
10 Morsetti per guasto, pompa 2
11 Morsetti guasto, pompa 1
12 Morsetti per funzionamento, pompa 2
13 Morsetti funzionamento, pompa 1
14 Morsetti per interruttori di livello
14,1 Morsetti allarme livello alto acqua (interno al serbatoio)
15 Morsetti per sensore analogico
16 Connettore di servizio per PC Tool
17 Connettore modulo interfaccia GENIbus
18 Fusibile circuito di controllo
19 Modulo sensore di pressione piezoresistivo
20 Interruttori DIP (non in uso per questa applicazione)
21 Connettore per batteria, 9 V (accessorio)
306
Nota: Collegamenti del cavo per pos. 8-15:
Utilizzare la fascetta se i conduttori fuoriescono
oltre 20 mm dalla guaina cavo.
Commenti
230 V
230 V
Contatti di commutazione,
senza potenziale, NO/NC,
max. 250 V/ 2 A.
Attenzione: collegare i
morsetti per alimentare il
potenziale di rete o la bassa
tensione, ma non mischiarli.
Digitale
Digitale
0-5 V o 4-20 mA
Fusibile a filo sottile:
100 mA / 20 mm x ∅5
0-5 V
Designazione morsetto
PE, N, L3, L2, L1
PE, N, W1, V1, U1
PE, N, W2, V2, U2
T1, T2
T1, T2
11, 12
13, 14
X11
X10
X9
X8
X7
X6
81-88
81, 82
91 (GND), 92 (segnale), 93 (12 V)
-
-
-
-
-
-
