6.2.2 Panel sterujący
1 3
1 3
2
2

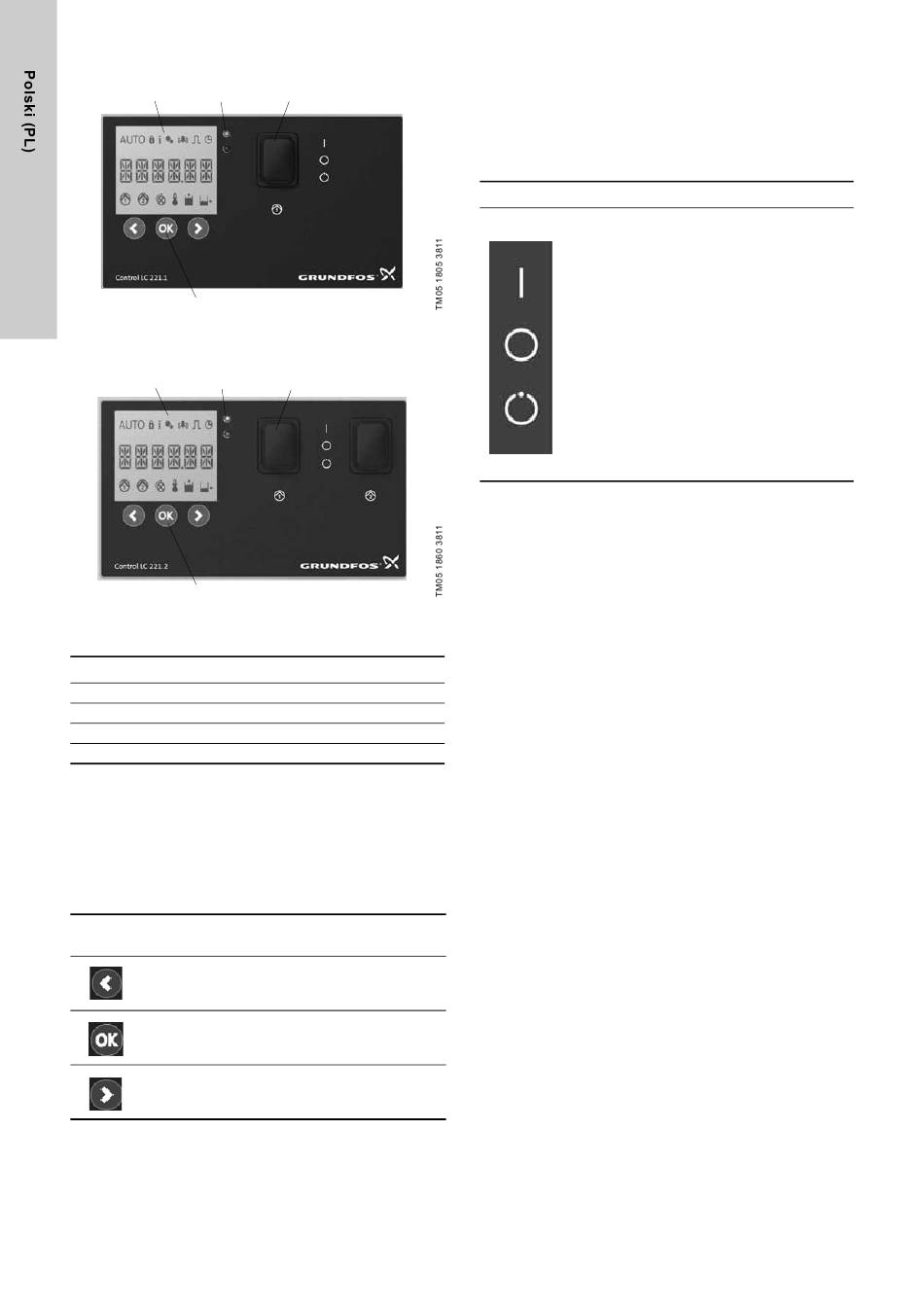

Rys. 11 Panel sterujący sterownika jednopompowego LC 221
(MOG)
3
1
1 3
2
2
Rys. 12 Panel sterujący sterownika dwupompowego LC 221
(MDG)
Poz. Opis
1 Wyświetlacz
2 Przyciski obsługowe
3 Wskaźniki diodowe (LED)
4 Przełącznik I-O-AUTO
Wyświetlacz (poz. 1)
Na wyświetlaczu wskazywane są wszystkie istotne dane robocze
i zakłócenia. Wskazania wyświetlacza są opisane w podrozdziale
7.1 Opis wyświetlacza.
Przyciski (poz. 2)
Sterownik obsługuje się przyciskami znajdującymi się pod
wyświetlaczem. Funkcje przycisków są opisane w poniższej
tabeli:
Przyciski
Opis
obsługowe
• w lewo w menu głównym
• w górę w submenu
• zmniejszanie wartości w submenu
• potwierdzanie wyborów
• otwieranie submenu
• resetowanie brzęczyka
• w prawo w menu głównym
• w dół w submenu
• zwiększanie wartości w submenu
504
4
4
4
4
Wskaźniki diodowe (LED) (poz. 3)
Górny (zielony) wskaźnik świeci przy włączonym zasilaniu
sterownika.
Dolny (czerwony) wskaźnik pulsuje w przypadkach zakłóceń i jest
widoczny z dużej odległości. Ten sygnał uzupełnia wskazania
symboli i kodów zakłóceń na wyświetlaczu.
Przełącznik trybów pracy (poz. 4)
Przełącznik Opis funkcji
Tryby pracy wybiera się przełącznikiem
I-O-AUTO, który ma trzy różne położenia:
POS I:
Ręczne uruchamianie pompy. Ograniczenie
czasu pracy działa i sygnalizuje alarm po
3 minutach. Normalny czas pracy wynosi maks.
90 s przy rurach DN 32 i 60 s przy rurach DN 40.
POS O:
• Zatrzymywanie pompy i odłączanie zasilania
pompy. Na wyświetlaczu widoczne są trzy
symbole "Nastawy zablokowane", "Informacje"
i "Nastawienia".
• Resetowanie komunikatów o zakłóceniach.
POS AUTO:
Praca automatyczna. Pompa jest uruchamiana i
zatrzymywana odpowiednio do sygnału z
czujnika poziomu.
