7. Riadiaca jednotka LC 221 v prevádzke
7.1 Popis displeja

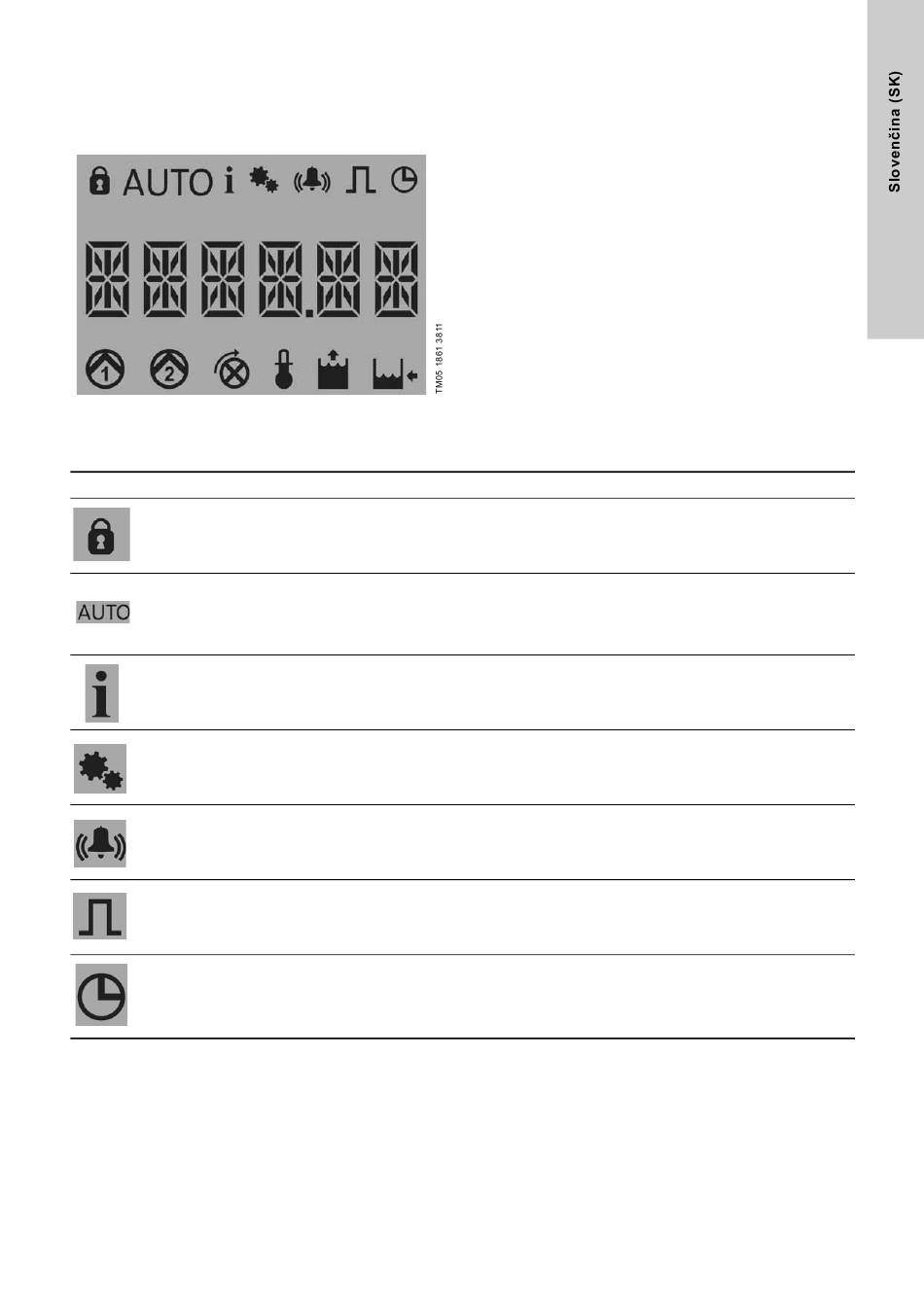

Displej hladinovej riadiacej jednotky LC 221 je znázornený na
obr. 14.
Obr. 14 Displej LC 221
Nižšie uvedená tabuľka popisuje symboly ukazujúce sa na
displeji a zodpovedajúce funkcie a indikácie.
Symbol Funkcia
Nastavenie zamknuté
Automatický prevádzkový
režim
Informácia
Nastavenie
(Alarm)
Počítadlo impulzov
Nastaviteľné časy a
indikácia poruchy
Popis
Symbol je viditeľný, ak je menu nastavenia zamknuté. To zabraňuje neoprávneným osobám
vykonať zmeny v nastavení. Ak chcete odomknúť tlačidlá, zadajte kód 1234.
Symbol je viditeľný, keď hladinová riadiaca jednotka je v automatickom režime, t.j. ak prepínač je
v polohe AUTO.
Symbol je viditeľný, keď sú informácie o poruchách, prevádzkových hodinách, počte štartov,
max. prúde čerpadla. Symbol sa zobrazí v prípade, že riadiaca jednotka zistí poruchu a poruchy
budú zapísané do záznamníka. Po zadaní poruchy do záznamníka sa symbol vypne.
Pozri časť 7.3 Informačné menu.
Menu nastavení obsahuje informáciu o nastavení zapínacej hladiny, menovitom prúde,
vypínacom, zapínacom a alarmovom oneskorení, voľbe intervalov údržby, resete (automatický
alebo ručný) a resetuje späť na výrobné nastavenie. Pre postup a popis nastavenia
pozri časť 7.2 Menu nastavenia.
Symbol je viditeľný, ak dôjde k alarmovej situácii. Typ alarmu sa objaví z informačného menu.
Symbol zmizne, keď porucha uplynula.
Symbol sa objaví, ak počet zapnutí v informačnom menu sa ukáže na displeji.
Symbol sa objaví, ak prevádzkové hodiny v informačnom menu a nastavenie oneskorenia v
menu nastavení sa ukáže na displeji. Symbol bliká, keď bola prekročená max. prevádzková
doba.
