MA000 (de_en)
MA213 (pt_en)
Instruções de montagem
Montageanleitung
CombiTac
Sumário
Instruções de segurança ��������������������������������������������������������� 2-3
Aspectos de segurança para as fichas CombiTac ������������������������5
Lista de ferramentas ��������������������������������������������������������������������6
Orientação dos porta contactos ��������������������������������������������������6
Partes individuais / Montagem CombiTac �������������������������������� 7-8
Montagem em caixa ��������������������������������������������������������������������9
Instalação dos contactos numa caixa de montagem �����������������11
Montagem dos conectores numa placa �������������������������������������11
Codificação �������������������������������������������������������������������������������12
Caixa tamanho 1 e 6 �����������������������������������������������������������������12
Fixação do Combitac num painel �����������������������������������������������13
Última verificação ����������������������������������������������������������������������18
Ciclos de conexão ���������������������������������������������������������������������19
Notas ����������������������������������������������������������������������������������������20

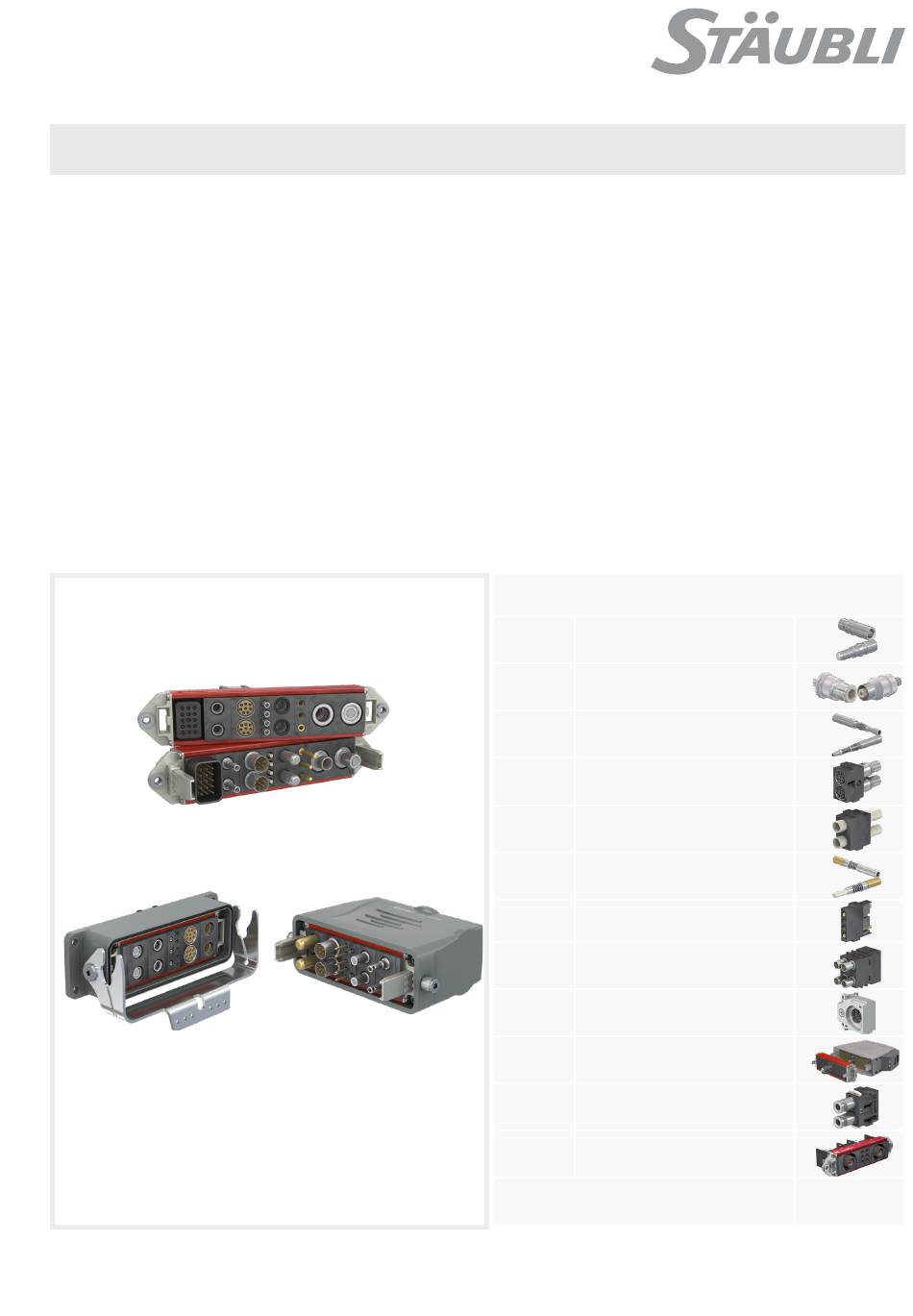

Versões disponíveis
Delivery versions
para montagem em painel
for panel assembly
para montagem em caixas
for assembly in housings
Os contactos para ar comprimido e refrigeração são pré-
montados
The compressed air and coolant couplings are delivered
pre-assembled.
Os contactos são expedidos
separadamente
Contacts delivered separately
MA213 (pt_en)
MA000 (de_en)
Assembly instructions
Assembly instructions
CombiTac
Content
Safety Instructions ������������������������������������������������������������������� 2-3
liquids and gases �������������������������������������������������������������������������4
Safety situation for CombiTac connectors ������������������������������������5
Individual parts / CombiTac assembly �������������������������������������� 7-8
Installing in surface mount housing ��������������������������������������������11
Installing in housing coupler hood ����������������������������������������������11
Coding ��������������������������������������������������������������������������������������12
Notes ����������������������������������������������������������������������������������������20
Vista geral das instruções de montagem
Assembly Instructions overview
Conectores eléctricos
MA213-01
Electrical connectors
Conectores coaxiais
MA213-02
Coaxial Connectors
Contactos de fibra ótica de plástico POF
MA213-03
Plastic optical fiber contacts POF
Contactos para a transferência de dados
MA213-04
Contacts for data transmission
Módulo de alta tensão 2.5 kV / 5 k
MA213-05
High voltage module 2.5 kV / 5 kV
Contactos de fibra ótica GOF
MA213-06
Glass optical fiber contacts GOF
Last Mate First Break (LMFB)
MA213-07
Módulo de 10 Gbit
MA213-08
10Gbit module
Módulo PE
MA213-09
PE module
Caixa leve
MA213-10
Light housing
Módulo coaxial de 6 GHz
MA213-11
Coaxial unit 6 GHz
CT para um conjunto de baterias
MA091
CombiTac for battery pack
Ar comprimido e refrigeração
Compressed air and coolant
Pag. 4 + 18
pages 4 + 18
1 / 20
